| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

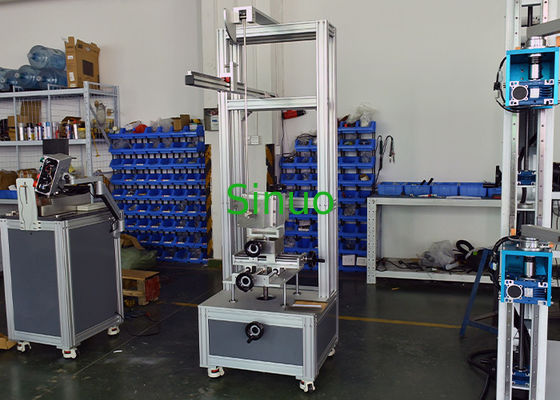

IEC60898-1 ข้อ 9.13 อุปกรณ์ทดสอบแรงกระแทกทางกล MCB 200g
มาตรฐานและข้อกำหนด:
อุปกรณ์ทดสอบเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60898-1:2015 อุปกรณ์ไฟฟ้า - เซอร์กิตเบรกเกอร์สำหรับการป้องกันกระแสเกินสำหรับใช้ในครัวเรือนและการติดตั้งที่คล้ายกัน - ส่วนที่ 1: เซอร์กิตเบรกเกอร์สำหรับการทำงานแบบ a.c. ข้อ 9.13 การทดสอบความเครียดทางกล, IEC 61009-1:2012 และอื่นๆ.
วัตถุประสงค์การทดสอบ:
ใช้สำหรับเต้ารับสวิตช์, กล่องติดตั้งแบบติดตั้งบนพื้นผิว, คอนแทคเตอร์, เซอร์กิตเบรกเกอร์อากาศ AC แบบหล่อขึ้นรูป ฯลฯ เพื่อตรวจสอบความทนทานต่อแรงกระแทกของชิ้นส่วนที่เปิดเผยซึ่งอาจได้รับแรงกระแทกทางกลระหว่างการใช้งานปกติ
หลักการทดสอบ:
ตามการทดสอบ Eha: ลูกตุ้ม, องค์ประกอบแรงกระแทกจะถูกปล่อยอย่างอิสระที่ความสูงที่แน่นอนผ่านลูกตุ้ม 1 เมตร, กระแทกตัวอย่างที่จุดต่ำสุดในแนวตั้ง และผ่านการเปลี่ยนแปลงของพลังงานศักย์โน้มถ่วงให้เป็นพลังงานจลน์ วัตถุประสงค์ของการทดสอบแรงกระแทกบนตัวอย่างจึงสำเร็จ
โครงสร้าง:
อุปกรณ์นี้ ซึ่งเรียกอีกอย่างว่าอุปกรณ์ทดสอบแรงกระแทกแบบลูกตุ้มพลังงานต่ำ มีการออกแบบติดตั้งบนพื้นที่ไม่ต้องติดตั้งแบบตายตัว อุปกรณ์ยึดตัวอย่างมีการปรับได้หลายทิศทาง รวมถึงการปรับแนวตั้ง แนวนอน และความลึก นอกจากนี้ยังช่วยให้หมุนรอบแกนทั้งสองที่ตั้งฉากกับแผ่นยึดและแกนแนวตั้ง ทำให้มีองศาอิสระห้าองศาสำหรับการวางตำแหน่งที่แม่นยำ
แขนลูกตุ้มติดตั้งกลไกการปล่อยมุมที่ปรับได้ผ่านจุดหมุน ทำให้สามารถกระแทกเป้าหมายในตำแหน่งต่างๆ ด้านหน้าและด้านข้างของตัวอย่าง การออกแบบที่ยืดหยุ่นนี้ตรงตามข้อกำหนดการทดสอบแรงกระแทกสำหรับผลิตภัณฑ์ที่คล้ายกันส่วนใหญ่ในอุตสาหกรรม
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN2507 |
| ช่วงตัวอย่างที่ใช้งานได้ | ติดตั้งบนแผง, ติดตั้งบนราง, ฝัง, เซอร์กิตเบรกเกอร์ติดตั้งบนแผง |
| หัวองค์ประกอบแรงกระแทก | R10 โพลีเอไมด์, ความแข็ง HR100 |
| มวลองค์ประกอบแรงกระแทก (มวลเทียบเท่า) | 150±1g(200g) |
| คุณภาพของตัวยึด | 10±1Kg |
| ตัวยึด | สามารถหมุนได้ ±90° รอบแผ่นยึด แผ่นยึดสามารถหมุนได้ ±90° รอบแกนแนวตั้ง แกน X, Y, Z สามแกนสามารถปรับได้ |
| การควบคุมตำแหน่ง | ขายึด X-100～100mm, Y-100～100mm, Z-100～100mm ปรับระยะชักได้ |
| ลูกตุ้มสวิง | ลูกตุ้มเหล็กที่มีความยาว 1000±1mm, มวล 100±1g, เส้นผ่านศูนย์กลางภายนอกของวัสดุ 9 mm และความหนาของผนัง 0.5 mm |
| ความสูงของแรงกระแทก | 0-500mm, แสดงมาตราส่วน (การแปลงมุมที่สอดคล้องกัน) |
| แผ่นยึดเซอร์กิตเบรกเกอร์ | 175*175*8 แผ่นลามิเนต |
| ขนาด | 860mm×650mm×2000mm |
| น้ำหนัก | ประมาณ 140 KG |
