IEC 61009-1 เครื่องทดสอบแรงกระแทกเครื่องจักรกล 500 มม
| Applied Standard: | IEC 61009-1 | Impact Mass: | 150 ± 1G (200G) |
| Mounting Bracket Mass: | 10±1Kg | Mounting Bracket Size: | 175*175*8 มม. |
| Sample Range: | แผง/ราง/ภาคปิด/แผงติดตั้งประเภท | Impact Head: | R10 Polyamide, Hardness HR100 |
| High Light: | ระบบทดสอบ BCI IEC 61000-4-6,ระบบทดสอบ EMC BCI,อุปกรณ์ทดสอบ EMC 400MHz |
||

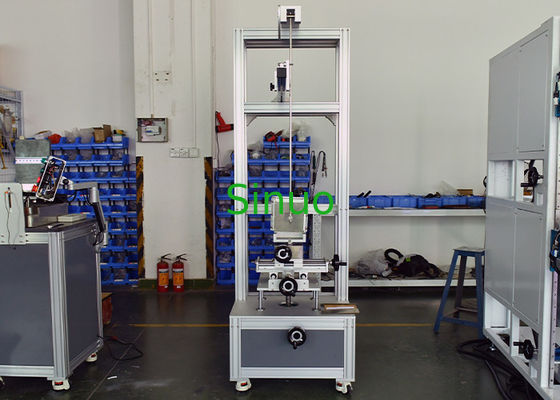

เครื่องทดสอบแรงกระแทกทางกล IEC 61009-1 Circuit-Breakers 500mm
การกำหนดค่าระบบ:
อุปกรณ์ทดสอบเป็นไปตามข้อกำหนดมาตรฐานของ IEC 61009-1:2012, IEC60898-1:2015 ข้อ 9.13 เป็นต้น
ใช้สำหรับสวิตช์ซ็อกเก็ต, กล่องติดตั้งแบบติดตั้งบนพื้นผิว, คอนแทคเตอร์, เบรกเกอร์วงจรไฟฟ้ากระแสสลับแบบมีโครง, ฯลฯ เพื่อตรวจสอบความทนทานต่อแรงกระแทกของชิ้นส่วนที่เปิดเผยซึ่งอาจได้รับแรงกระแทกทางกลระหว่างการใช้งานปกติ
หลักการทดสอบ: ตามการทดสอบ Eha: ลูกตุ้ม, องค์ประกอบแรงกระแทกจะถูกปล่อยอย่างอิสระที่ความสูงที่แน่นอนผ่านลูกตุ้ม 1 เมตร, กระแทกตัวอย่างที่จุดต่ำสุดในแนวตั้ง และผ่านการเปลี่ยนแปลงของพลังงานศักย์โน้มถ่วงให้เป็นพลังงานจลน์ วัตถุประสงค์ของการทดสอบแรงกระแทกบนตัวอย่างจึงสำเร็จ
คุณสมบัติ: อุปกรณ์นี้ หรือที่เรียกว่าอุปกรณ์ทดสอบแรงกระแทกลูกตุ้มพลังงานต่ำ ใช้โครงสร้างแบบตั้งพื้นและไม่จำเป็นต้องติดตั้ง สามารถปรับขายึดตัวอย่างขึ้นและลง ซ้าย ขวา หน้าและหลัง ในเวลาเดียวกัน สามารถปรับได้รอบแกนที่ตั้งฉากกับแผ่นยึด และแผ่นยึดสามารถหมุนรอบแกนแนวตั้งได้ทั้งหมด wuzhou2 ปรับได้ ก้านแกว่งสามารถปรับมุมปล่อยผ่านจุดหมุน เพื่อให้เกิดผลกระทบต่อตำแหน่งต่างๆ ของด้านหน้าและด้านข้างของตัวอย่าง ครอบคลุมข้อกำหนดการทดสอบแรงกระแทกของผลิตภัณฑ์ที่คล้ายคลึงกันส่วนใหญ่
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN2507 |
| ช่วงตัวอย่างที่ใช้งานได้ | แผงยึด, รางยึด, ฝัง, เบรกเกอร์วงจรแบบติดตั้งบนแผง |
| หัวองค์ประกอบแรงกระแทก | R10 โพลีเอไมด์, ความแข็ง HR100 |
| มวลองค์ประกอบแรงกระแทก (มวลเทียบเท่า) | 150±1g(200g) |
| คุณภาพขายึด | 10±1Kg |
| ขายึด | สามารถหมุนได้ ±90° รอบแผ่นยึด แผ่นยึดสามารถหมุนได้ ±90° รอบแกนแนวตั้ง แกน X, Y, Z สามแกนสามารถปรับได้ |
| การควบคุมตำแหน่ง | ขายึด X-100～100mm, Y-100～100mm, Z-100～100mm ปรับได้ |
| ลูกตุ้มแกว่ง | ลูกตุ้มเหล็กที่มีความยาว 1000±1mm, มวล 100±1g, เส้นผ่านศูนย์กลางภายนอกของวัสดุ 9 มม. และความหนาของผนัง 0.5 มม. |
| ความสูงของการตก | 0-500mm, จอแสดงผลมาตราส่วน (การแปลงมุมที่สอดคล้องกัน) |
| แผ่นยึดเบรกเกอร์วงจร | 175*175*8 บอร์ดลามิเนต |
| ตัวยึดชิ้นงาน |
ตัวยึดเบรกเกอร์วงจรแบบไม่ปิด
แคลมป์ยึดเบรกเกอร์วงจรแบบติดตั้งบนแผง
|
| ขนาด | 860mm×650mm×2000mm |
| น้ำหนัก | ประมาณ 140 KG |
| พลังงาน /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| มวลเทียบเท่า /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการตก ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| หมายเหตุ 1 ดูหมายเหตุ 3.2.2; หมายเหตุ 2 หน่วยพลังงานของส่วนนี้ของจูล (J) มาจากความเร่งเนื่องจากแรงโน้มถ่วงมาตรฐาน (g) ค่าทั้งหมดของ g รอบ: 10m / s2. | |||||||||||||||
