เครื่องทดสอบวงจรไฟฟ้าและวงจรกล IEC 61009-1

IEC 61009-1 เครื่องตัดวงจร เครื่องทดสอบอายุการใช้งานกลและไฟฟ้า

มาตรฐานและข้อตกลง:

อุปกรณ์ทดสอบตรงกับความต้องการมาตรฐานของ IEC 61009-1:2012, IEC 60898-1:2015 ข้อ 911เป็นต้น

มันสามารถดําเนินการทดสอบอายุการใช้งานของเครื่องตัดวงจรและกระเป๋ารองรับภาระสามารถทําความเข้าใจการทดสอบบนภาระบนเครื่องตัดวงจรภายใต้ความกระชับกําลังและปัจจุบันที่ระบุเงื่อนไข. สามารถใช้ได้เพื่อตรวจสอบกลไกที่ไม่มีการกระแทกด้วย ระบบควบคุมที่อิสระจากจอสัมผัส PLC + ใช้ในการควบคุมผลิตภัณฑ์การทดสอบโดยอัตโนมัติเทคโนโลยีควบคุมอัตโนมัติถูกใช้ในกระบวนการทดสอบ, ซึ่งสามารถทําสถิติและสรุปเวลาทดสอบ, ควบคุมเวลาปิดและเวลาเปิด, และฉลาดตัดสินว่าการติดต่อที่ดีหรือไม่ดี.ใช้จอสัมผัสและ PLC ปรับปรุงปัญหาการปรับปรุงปัญหาการปรับปรุงเป็นหน่วยควบคุมหลัก, และใช้กระบอกเป็นแรงขับเคลื่อนในการเปิดและปิดเครื่องตัดวงจร สําหรับเครื่องตัดวงจรที่มีการเปิดและปิดอัตโนมัติเครื่องให้พลังงาน DC และ AC สําหรับเครื่องตัดวงจร, และผลการควบคุมการเปิดและปิดของเครื่องตัดวงจรได้รับโดยการควบคุมการจําหน่ายพลังงาน

ลักษณะ:

1กล่องอุปกรณ์รับรองชาสซี่รวมเหล็กคุณภาพสูง, พลาตปิดเคลือบด้วยสเปรย์, และพื้นผิวถูกสเปรย์ด้วยต้านสแตตติก, ต้านสนิมและต้านการกัดกร่อน.

2ปานล์และปุ่มการทํางานถูกวางอยู่ด้านขวาของอุปกรณ์ ซึ่งสะดวกต่อการใช้งานและสวยงามในลักษณะ

3อุปกรณ์มีกล่องป้องกัน และการทดสอบจะดําเนินการในกล่องเพื่อป้องกันความปลอดภัย

4อุปกรณ์ที่เข้ากันกับการผลิตของกรอบหมุนตัดวงจร 3P-4P และผลิตภัณฑ์ที่มีรายละเอียดปัจจุบันของ 63A 125A

5. กระแสกรอบไม่ได้ใช้ในการทดสอบในเวลาเดียวกัน. อุปกรณ์มีชุดของปิดและเปิดอัตโนมัติ fixtures. กระแสอุปกรณ์ขึ้นอยู่กับรูปแบบของผลิตภัณฑ์เช่น, กระแสไฟฟ้าจะนําไฟฟ้าเมื่อสินค้าถูกปิด และกระแสไฟฟ้าจะไม่นําไฟฟ้าหลังจากสินค้าถูกเปิด และวงจรจะซ้ําในลําดับ และกระแสไฟฟ้าของภาระสามารถปรับได้และปัจจุบันคือ superimposed จาก 1-125A, และจํานวนเวลาปิดและเปิดสามารถกําหนดด้วยมือ (ไม่จํากัด, มีให้เลือกบนหน้าจอสัมผัสสําหรับการตั้งค่า) อุปกรณ์มีทั้งหมดสี่คู่ของ fixtures,สามารถทดสอบเพียงผลิตภัณฑ์เดียวในเวลาเดียวกัน, และปั๊มพลังงานการทดสอบเป็นชุด

ปริมาตรเทคนิค:

รุ่น	SN2503
วิธีควบคุมไฟฟ้า	PLC การควบคุมที่บูรณาการ ปฏิบัติงานอินเตอร์เฟซสัมผัสมนุษย์-เครื่อง
วัตถุทดสอบ	1. การทดสอบอายุการใช้งานของเครื่องตัดวงจรที่เปิดปิดไม่อัตโนมัติ 2. การทดสอบอายุการใช้งานแบบอัตโนมัติเปิดและปิดเครื่องตัดวงจร
ผลิตภัณฑ์ทดสอบ	3 ~ 125A, เหมาะสมกับการทดสอบอายุการใช้งานทางกลและไฟฟ้าของเครื่องตัดวงจรขนาดเล็กแบบมีขั้วเดียว ~ สี่ขั้ว ตามลําดับ, ไม่ทดสอบในเวลาเดียวกัน
รูปแบบการเดินทาง	ไซลินเดอร์ไฟฟ้าแม่เหล็กหรือภายนอกของตัวตัดวงจรเองผลักดันการกระแทกและปิด
โหมดขับขี่	การขับเคลื่อนกระบอก
สถานีทดสอบ	3 สถานี
พลังงานไฟฟ้าสกัดวงจร	AC0 ~ 300V
วิธีการกําหนดแรงดัน	การปรับอัตโนมัติ
การแก้ไข	0. 1V
ความถูกต้อง	2±%
เครื่องตัดวงจร	DC0 ~ 60V
วิธีการกําหนดแรงดัน	การปรับอัตโนมัติ
การแก้ไข	0. 1V
ความถูกต้อง	2±%
การตั้งเวลาปิด	1~999.9s
การตั้งเวลาเปิด	1~999.9s
การตั้งเวลาเปิดและปิด	1~999999
ฟังก์ชันป้องกัน	พลังงานไฟฟ้าเกินแรง, พลังงานไฟฟ้าเกินแรง, พวงมาตรการสั้น
อุปกรณ์เตือนเสียงและแสง	จําเตือนผู้ประกอบการในเวลาระหว่างการทดสอบหรือเมื่อผลิตภัณฑ์การทดสอบที่ไม่สมควรปรากฏ
ขนาด	1200mm × 800mm × 1500mm
น้ําหนัก	ประมาณ 200 กิโลกรัม

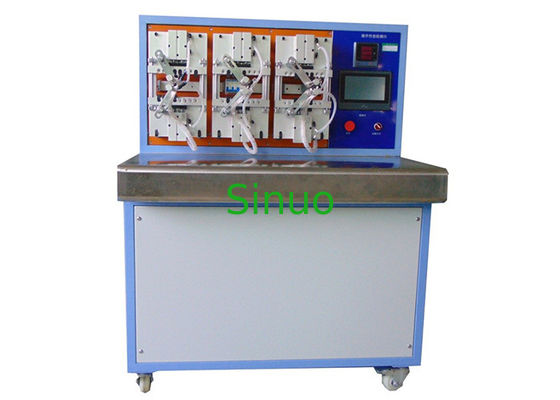

รายละเอียดแสดง:
