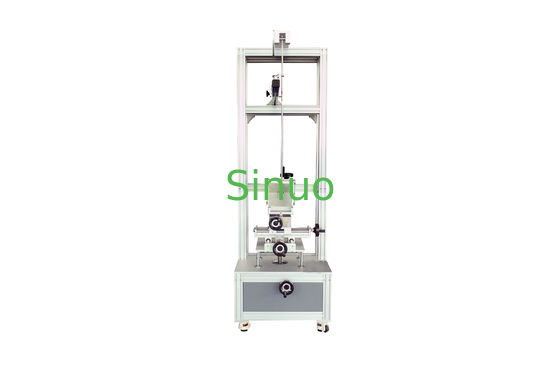

เครื่องทดสอบแรงกระแทกลูกตุ้มพลังงานต่ำ IEC 60898 สำหรับการทดสอบเซอร์กิตเบรกเกอร์และซ็อกเก็ต
ภาพรวมผลิตภัณฑ์:
อุปกรณ์ทดสอบแรงกระแทกลูกตุ้มพลังงานต่ำนี้ได้รับการออกแบบมาเพื่อทำการทดสอบความทนทานต่อแรงกระแทกทางกลไกตามมาตรฐาน IEC 61009-1:2012 และ IEC 60898-1:2015 เหมาะสำหรับซ็อกเก็ตสวิตช์, เซอร์กิตเบรกเกอร์แบบติดตั้งบนแผงและแบบติดตั้งบนราง, คอนแทคเตอร์, กล่องติดตั้ง และอุปกรณ์ไฟฟ้าอื่นๆ ที่อาจต้องเผชิญกับความเครียดทางกลไกในระหว่างการใช้งานตามปกติ
การใช้หลักการลูกตุ้ม 1 เมตร (การทดสอบ Eha) ค้อนกระแทกจะถูกปล่อยจากความสูงที่กำหนดไว้ ส่งแรงกระแทกที่แม่นยำไปยังตัวอย่างทดสอบผ่านการแปลงพลังงานจากแรงโน้มถ่วง ซึ่งจำลองการกระแทกทางกลไกในโลกแห่งความเป็นจริงเพื่อประเมินความทนทานและความปลอดภัยของโครงสร้างของชิ้นส่วนที่เปิดเผย
คุณสมบัติหลัก:
การปฏิบัติตามมาตรฐาน: IEC 61009-1:2012, IEC 60898-1:2015
ไม่จำเป็นต้องติดตั้ง: การออกแบบแบบตั้งพื้น พร้อมใช้งาน
ขายึดแบบยืดหยุ่น: ปรับได้เต็มที่ในทิศทาง X, Y, Z (±100 มม.) และสามารถหมุนได้ ±90° รอบแกนแนวนอนและแนวตั้ง
การทดสอบแรงกระแทกแบบกำหนดเป้าหมาย: สามารถปรับมุมปล่อยเพื่อให้โดนพื้นผิวด้านหน้าหรือด้านข้างของตัวอย่าง
การรองรับตัวอย่างที่หลากหลาย: เข้ากันได้กับเซอร์กิตเบรกเกอร์แบบติดตั้งบนแผง, แบบติดตั้งบนราง และแบบฝัง
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN2507 |
| ช่วงตัวอย่างที่ใช้งานได้ | เซอร์กิตเบรกเกอร์แบบติดตั้งบนแผง, แบบติดตั้งบนราง, แบบฝัง, แบบติดตั้งบนแผง |
| หัวองค์ประกอบแรงกระแทก | R10 โพลีเอไมด์, ความแข็ง HR100 |
| มวลองค์ประกอบแรงกระแทก (มวลเทียบเท่า) | 150±1g(200g) |
| คุณภาพขายึด | 10±1Kg |
| ขายึด | สามารถหมุนได้ ±90° รอบแผ่นยึด แผ่นยึดสามารถหมุนได้ ±90° รอบแกนแนวตั้ง สามารถปรับแกน X, Y, Z ได้สามแกน |
| การควบคุมตำแหน่ง | ขายึด X-100～100mm, Y-100～100mm, Z-100～100mm ปรับระยะชักได้ |
| ลูกตุ้มสวิง | ลูกตุ้มเหล็กที่มีความยาว 1000±1 มม., มวล 100±1 กรัม, เส้นผ่านศูนย์กลางภายนอกของวัสดุ 9 มม. และความหนาของผนัง 0.5 มม. |
| ความสูงของการกระแทก | 0-500mm, แสดงมาตราส่วน (การแปลงมุมที่สอดคล้องกัน) |
| แผ่นยึดเซอร์กิตเบรกเกอร์ | 175*175*8 บอร์ดลามิเนต |
| ตัวยึดตัวอย่าง |
ตัวยึดเซอร์กิตเบรกเกอร์แบบไม่ปิด
แคลมป์ยึดเซอร์กิตเบรกเกอร์แบบติดตั้งบนแผง
|
| ขนาด | 860mm×650mm×2000mm |
| น้ำหนัก | ประมาณ 140 KG |
| พลังงาน /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| มวลเทียบเท่า /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ความสูงของการตก ±1% มม. | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| หมายเหตุ 1 ดูหมายเหตุ 3.2.2; หมายเหตุ 2 หน่วยพลังงานของส่วนนี้ของจูล (J) มาจากความเร่งเนื่องจากแรงโน้มถ่วงมาตรฐาน (g) ค่าทั้งหมดของ g รอบ: 10m / s2. | |||||||||||||||
