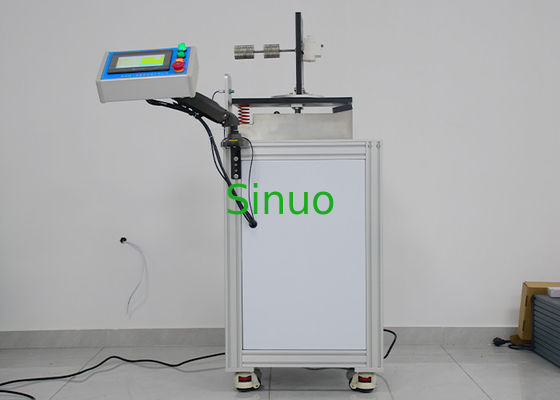

เครื่องทดสอบแรงกระแทกทางกลสำหรับเซอร์กิตเบรกเกอร์ IEC 61009-1
| Applied Standard: | IEC 61009-1; IEC 60898-1 | Coil Spring: | ค่าสัมประสิทธิ์ยืดหยุ่น 25n/mm |
| Drive Mode: | Motor Drive Mechanism Cam | Turntable Angle: | สามารถแก้ไขได้ 4-90 ° |
| Drop Height: | 40มม | Load Output: | 0-999999s |
| High Light: | เครื่องเล่นแผ่นเสียง Anechoic,เครื่องเล่นแผ่นเสียงอุปกรณ์ทดสอบ EMC,เครื่องเล่นแผ่นเสียง EMC 2 เมตร |
||
เครื่องทดสอบแรงกระแทกทางกลสำหรับเซอร์กิตเบรกเกอร์ IEC 61009-1
ภาพรวมผลิตภัณฑ์:
อุปกรณ์ทดสอบเป็นไปตามข้อกำหนดมาตรฐานของ IEC 61009-1:2012, IEC60898-1:2015, และอื่นๆ
ใช้สำหรับการทดสอบผลิตภัณฑ์เซอร์กิตเบรกเกอร์ เพื่อตรวจสอบความทนทานต่อแรงกระแทกของส่วนที่เปิดเผยของเซอร์กิตเบรกเกอร์ที่อาจได้รับแรงกระแทกทางกลระหว่างการใช้งานปกติ
หลักการทดสอบ: ยกแผ่นยึดพร้อมเซอร์กิตเบรกเกอร์ผ่านลูกเบี้ยวควบคุมมอเตอร์ และปล่อยลงมายังแผ่นหยุดโลหะที่ติดตั้งสปริงขดที่มีค่าสัมประสิทธิ์ความยืดหยุ่น 25N/mm ทันที ทำซ้ำ 50 ครั้งด้วยวิธีนี้ และตัวอย่างจะสลับทิศทางอื่น ๆ อีกสามทิศทาง 90 องศาผ่านแท่นหมุนและทำซ้ำการทดสอบ 50 ครั้ง
คุณสมบัติ: 1. ควบคุมด้วย PLC, ใช้งานหน้าจอสัมผัส, ขับเคลื่อนด้วยเซอร์โวมอเตอร์, ควบคุมได้อย่างแม่นยำ
2. ความสูงในการตกถูกกำหนดโดยระยะเยื้องศูนย์ของลูกเบี้ยว โดยไม่มีการเบี่ยงเบน
3. ใช้สปริงเกลียวที่มีค่าสัมประสิทธิ์ความยืดหยุ่นที่ปรับแต่งโดย Yiheda
4. แท่นหมุนสามารถหมุนได้ 4-90° ซึ่งจำลองการทดสอบความทนทานต่อแรงกระแทกของเซอร์กิตเบรกเกอร์ในทุกทิศทางได้อย่างแท้จริง
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN2506 |
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC, การทำงานของอินเทอร์เฟซแบบสัมผัสระหว่างมนุษย์กับเครื่องจักร |
| โหมดไดรฟ์ | กลไกการขับเคลื่อนมอเตอร์ลูกเบี้ยว |
| สปริงขด | ค่าสัมประสิทธิ์ความยืดหยุ่น 25N/mm |
| ฐาน A, แพลตฟอร์ม B, แผ่น C | ไม้เนื้อแข็ง ทาสีดำ |
| ความสูงในการตก | 40mm |
| แท่นหมุน | สามารถหมุนได้ 4-90° |
| น้ำหนัก | 100g*10 ชิ้น, 150g*5 ชิ้น, 200g*5 ชิ้น |
| จำนวนการทดสอบ | 0-999999 ครั้ง, ตั้งค่าล่วงหน้าบนหน้าจอสัมผัส |
| เอาต์พุตโหลด | 0-999999 วินาที, ตั้งค่าล่วงหน้าบนหน้าจอสัมผัส |
| ขนาด | 900mm×600mm×1350mm |
| น้ำหนัก | ประมาณ 110 KG |
| แหล่งจ่ายไฟ | AC380V±10% 50Hz, 1kVA |
