IEC 60898-1 ข้อ 9.10 อุปกรณ์ทดสอบการตัดวงจร 2500A

IEC 60898-1 Clause 9.10 อุปกรณ์ทดสอบการทริปของเซอร์กิตเบรกเกอร์ 2500A

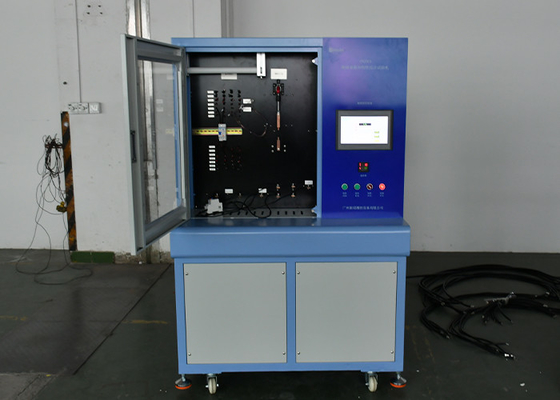

ภาพรวม:

พัฒนาขึ้นตามข้อกำหนดทางเทคนิคที่ลูกค้ากำหนด อุปกรณ์นี้สอดคล้องกับมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง รวมถึง IEC 60898-1 (9.10), GB10963.1-2005 (9.10), GB14048.1-2006 (7.2.1) และ JB/T8979-2006 (8.13) เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และได้มาตรฐานสำหรับการทดสอบเซอร์กิตเบรกเกอร์

อุปกรณ์นี้ได้รับการออกแบบมาเพื่อตรวจสอบประสิทธิภาพการทริปแบบหน่วงเวลาของเซอร์กิตเบรกเกอร์โดยการจ่ายกระแสไฟที่ 1.13, 1.45 และ 2.55 เท่าของค่าพิกัด เพื่อให้แน่ใจว่าเบรกเกอร์จะทริปภายในขีดจำกัดเวลาที่กำหนด นอกจากนี้ยังสามารถประเมินพฤติกรรมการทริปทันทีได้โดยการจ่ายกระแสไฟตั้งแต่ 3 ถึง 20 เท่าของกระแสไฟพิกัด เพื่อยืนยันการปฏิบัติตามข้อกำหนดด้านเวลาทริป

เหมาะอย่างยิ่งสำหรับการทดสอบเซอร์กิตเบรกเกอร์แบบหล่อ (MCCB) และเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB) ก่อนการส่งมอบ ในฐานะอุปกรณ์สำคัญสำหรับการตรวจสอบประสิทธิภาพทางไฟฟ้าในการผลิตเซอร์กิตเบรกเกอร์ อุปกรณ์นี้มีคุณสมบัติการติดตั้งอุปกรณ์ติดตั้งที่รวดเร็ว การทดสอบอัตโนมัติเต็มรูปแบบ และการตัดสินผลผ่าน/ไม่ผ่านอย่างชาญฉลาด

ตัวเรือนอุปกรณ์ทำจากอลูมิเนียมอัลลอยด์และเหล็กเกรดสูง โดยแผงควบคุมเคลือบด้วยสเปรย์โลหะและผ่านการบำบัดเพื่อป้องกันไฟฟ้าสถิต สนิม และการกัดกร่อน ส่วนบนติดตั้งแผงควบคุม สวิตช์ไฟ และขั้วต่อที่มีข้อกำหนดต่างๆ ที่ใช้สำหรับการทดสอบการทริปแบบหน่วงเวลา ด้วยโครงสร้างที่กะทัดรัด การใช้งานที่เป็นมิตรต่อผู้ใช้ ประสิทธิภาพที่เสถียร และรูปลักษณ์ที่ทันสมัยและสวยงาม ระบบนี้จึงมอบโซลูชันการทดสอบที่มีประสิทธิภาพและเชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

หนึ่ง. ห้องควบคุมอุณหภูมิคงที่

1. ผสานรวมกับระบบทดสอบเพื่อจัดเตรียมสภาพแวดล้อมที่มีการควบคุมอุณหภูมิ
2. ช่วงอุณหภูมิ: อุณหภูมิแวดล้อม ~ 50°C
3. ความละเอียดของอุณหภูมิ: 0.1°C
4. ความเสถียรของอุณหภูมิ: ±1°C

สอง. พารามิเตอร์การทดสอบการทริปแบบหน่วงเวลา

1. ช่วงเอาต์พุตกระแสไฟ AC: 3–350A
2. ช่วงเอาต์พุตแรงดันไฟฟ้า AC: 0–5V
3. ช่องสัญญาณออก: เอาต์พุตช่องสัญญาณเดียว; หน้าสัมผัสเซอร์กิตเบรกเกอร์หลายขั้วเชื่อมต่อแบบอนุกรมสำหรับการทดสอบพร้อมกัน
4. ช่วงผลิตภัณฑ์ที่ใช้งานได้: เซอร์กิตเบรกเกอร์ขนาดเล็กที่มีพิกัดตั้งแต่ 3A ถึง 125A
5. รูปคลื่นกระแสไฟขาออก: คลื่นไซน์บริสุทธิ์ (ความผิดเพี้ยนของรูปคลื่น ≤5%, ข้อผิดพลาดของระบบทั้งหมด ≤3%)
6. โหมดควบคุม: การควบคุมอัตโนมัติผ่านอินเทอร์เฟซหน้าจอสัมผัส
7. ความแม่นยำของกระแสไฟ: คลาส 0.5
8. ความแม่นยำของแรงดันไฟฟ้า: คลาส 0.5
9. อัตราส่วนหม้อแปลงกระแสไฟ: 400/5A
10. ระยะเวลาการทดสอบ: ปรับได้ตั้งแต่ 1 ถึง 999,999 วินาที
11. กระบวนการทดสอบ: หลังจากจ่ายกระแสไฟ 1.13 เท่าของกระแสไฟพิกัด ระบบจะเพิ่มขึ้นเป็น 1.45 เท่าของกระแสไฟพิกัดภายใน 5 วินาทีสำหรับการทดสอบแบบก้าวหน้า

สาม. พารามิเตอร์การทดสอบการทริปทันที

1. วิธีการติดตั้ง: การเชื่อมต่อขั้วต่อ การกำหนดค่าสถานีเดียว; เข้ากันได้กับเซอร์กิตเบรกเกอร์ 1P–4P
2. ช่วงกระแสไฟขาออก: AC 100A ~ 2500A
3. จำนวนช่องสัญญาณออก: 1 ช่อง
4. ความแม่นยำของกระแสไฟ: คลาส 5
5. ความละเอียดของกระแสไฟ: 1A
6. ระยะเวลาการทดสอบทันที:≤ 0.2s
7. การตั้งค่าขีดจำกัดบนของเวลาดำเนินการ: 1 ~ 200 ms
8. การตั้งค่าขีดจำกัดล่างของเวลาดำเนินการ: 1 ~ 200 ms
9. สถานีทดสอบ: 1 สถานี
10. ระบบควบคุม: PLC + อินเทอร์เฟซหน้าจอสัมผัส
11. ช่วงเวลา: 1 ~ 999 ms
12. คุณสมบัติการป้องกัน: การป้องกันไฟฟ้าลัดวงจร การป้องกันการโอเวอร์โหลด การป้องกันการรั่วไหล
13. อุณหภูมิในการทำงาน: 0 ~ +40°C
14. ความชื้นสัมพัทธ์: 20% ~ 90% RH
15. ขนาดแชสซี: ความยาว 1000 มม. × ความกว้าง 780 มม. × ความสูง 1600 มม.

สี่. พารามิเตอร์การทดสอบอุณหภูมิสูงขึ้น

1. วัตถุประสงค์: ตรวจสอบว่าเซอร์กิตเบรกเกอร์ภายใต้สภาวะการทำงานปกติและทดสอบตามขั้นตอนที่ระบุ จะไม่แสดงอุณหภูมิสูงขึ้นเกินขีดจำกัดที่กำหนดไว้ในตารางที่ 7 ของมาตรฐานที่เกี่ยวข้อง
2. ข้อกำหนด: เซอร์กิตเบรกเกอร์จะต้องไม่เสียหายและทำงานได้อย่างสมบูรณ์หลังจากการทดสอบ โดยไม่กระทบต่อความปลอดภัยในการปฏิบัติงาน
3. ช่องวัดอุณหภูมิ: 8 ช่อง
4. ความละเอียดของอุณหภูมิ: 0.1°C
5. ช่วงการวัดอุณหภูมิ: 0 ~ 200°C
6. ชนิดเทอร์โมคัปเปิล: ชนิด T
7. การแสดงผลอุณหภูมิ: การแสดงผลเส้นโค้งแบบเรียลไทม์
8. การบันทึกข้อมูล: ฟังก์ชันการบันทึกข้อมูลอุณหภูมิในตัว

การเดินสายไฟสำหรับการทดสอบอุณหภูมิสูงขึ้น:

1. ข้อมูลจำเพาะ 1 mm², 1.5 mm², 2.5 mm², 4 mm², 6 mm², 10 mm² — ความยาว: 1 เมตรแต่ละรายการ จำนวน: 5 ชิ้นต่อข้อกำหนด
2. ข้อมูลจำเพาะ 16 mm², 25 mm², 50 mm² — ความยาว: 2 เมตรแต่ละรายการ จำนวน: 5 ชิ้นต่อข้อกำหนด

อุปกรณ์เสริม:

1. กาวพิเศษสำหรับการยึดเทอร์โมคัปเปิล — 1 ขวด
2. ตัวทำละลายสำหรับการกำจัดกาว — 1 ขวด
