เครื่องทดสอบคุณสมบัติไดอิเล็กทริกของ MCCB ตามมาตรฐาน IEC60898-1 แบบโมดูลาร์อัจฉริยะเพื่อความปลอดภัย
| Applied Standard: | IEC60898-1: 2015 | Applied Clause: | ข้อ 9.7 |
| AC Output Voltage Range: | 100 ~ 5000V | IR Output Voltage Range: | 200 ～ 2,500V |
| DC Output Voltage Range: | 200 ～ 6000V | GR Output Voltage Range: | 1.00 ～ 32.00A |
| High Light: | ระบบทดสอบ emc บริการทดสอบแม่เหล็กไฟฟ้า,electromagnetic testing services |
||

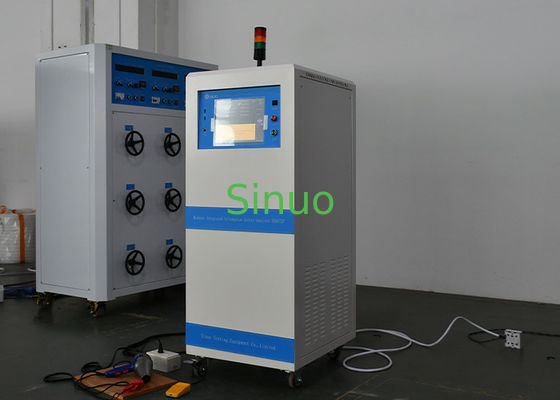

เครื่องทดสอบคุณสมบัติไดอิเล็กทริกของ MCCB ตามมาตรฐาน IEC60898-1 พร้อมระบบ Modular Intelligent Safety Tester
มาตรฐานและข้อกำหนด:
เครื่องทดสอบนี้สอดคล้องกับข้อกำหนดของมาตรฐานต่างๆ มากมาย รวมถึงแต่ไม่จำกัดเพียง IEC 61009-1:2012 และ IEC 60898-1:2015 ข้อ 9.7
ด้วยคุณสมบัติเจ็ดฟังก์ชันที่ครอบคลุม—การทดสอบแรงดันไฟฟ้าทน AC, แรงดันไฟฟ้าทน DC, ความต้านทานฉนวน, การลงกราวด์, กระแสไฟรั่ว, กำลังไฟ และการทดสอบการเริ่มต้นแรงดันไฟฟ้าต่ำ—แพลตฟอร์มขั้นสูงนี้ให้ความสามารถในการทดสอบความปลอดภัยแบบครบวงจร.
ด้วยสถาปัตยกรรมแบบโมดูลาร์ขั้นสูงระดับโลกระบบนี้ผสานรวมการทดสอบการปฏิบัติตามข้อกำหนดด้านความปลอดภัยเข้ากับการจัดการข้อมูลอัจฉริยะ รองรับการรวบรวม จัดเก็บ วิเคราะห์ และส่งข้อมูลนำเสนอโซลูชันล้ำสมัยสำหรับสภาพแวดล้อมการผลิตอัจฉริยะที่เชื่อมต่อกัน และเป็นตัวเลือกที่ดีที่สุดสำหรับการทดสอบโรงงานอัจฉริยะ.
พารามิเตอร์ทางเทคนิค:
| รุ่น | โครงการทดสอบ | ฟังก์ชัน | ความแม่นยำ | ||||||||
| ACW | DCW | IR | GB | LC | PWR | STR | O/S | แหล่งจ่ายไฟความถี่แปรผัน | หม้อแปลงไฟฟ้า | 1% | |
| SN6872F | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||
■ ระบบทดสอบที่พัฒนาขึ้นเองซอฟต์แวร์ออกแบบมาเพื่อรองรับความต้องการในการทดสอบอัจฉริยะอย่างเต็มที่
■ การจัดเก็บข้อมูลการทดสอบในเครื่องพร้อมการเชื่อมต่อที่ราบรื่นกับ MES และระบบจัดการข้อมูลอื่นๆ
■ การวัดค่าที่มีความแม่นยำสูง: รายการทดสอบหลักมีความแม่นยำ 1% การทดสอบกำลังไฟมีความแม่นยำ 0.2%
■ อินเทอร์เฟซการสื่อสารหลายรายการรวมถึง WiFi, Ethernet, USB, RS232, RS485 และ CAN เพื่อการเชื่อมต่อที่หลากหลาย
■ การทดสอบแบบขนาน: การทดสอบแรงดันไฟฟ้าทน, ฉนวน และการลงกราวด์สามารถทำได้พร้อมกัน ซึ่งช่วยลดเวลาในการทดสอบโดยรวมได้อย่างมากและปรับปรุงประสิทธิภาพ
■ การวินิจฉัยตนเองของข้อผิดพลาด: ระบบจะแสดงสาเหตุของข้อผิดพลาด รองรับการอัปเกรดระยะไกล และมีการออกแบบแบบโมดูลาร์เพื่อให้สามารถแก้ไขปัญหาและแก้ไขปัญหาได้อย่างรวดเร็ว
■ การอัปเกรดระยะไกล: ซอฟต์แวร์สามารถอัปเกรดได้จากระยะไกลเพื่อแก้ไขปัญหาและใช้การอัปเดตที่กำหนดเองโดยไม่ต้องมีการแทรกแซงในสถานที่
■ การคายประจุอย่างรวดเร็ว: เทคโนโลยีการคายประจุอย่างรวดเร็วที่ได้รับการจดสิทธิบัตรจะคายประจุวัตถุที่ทดสอบภายใน 50ms ซึ่งช่วยเพิ่มความปลอดภัยและประสิทธิภาพ
■ การป้องกันแรงดันไฟฟ้าสูง (GFI): การตรวจสอบลูปแบบเรียลไทม์จะตรวจจับสถานะของวัตถุที่ทดสอบแบบไดนามิก ในกรณีที่บุคลากรสัมผัสกับแรงดันไฟฟ้าสูง ระบบจะตัดการเชื่อมต่อเอาต์พุตแรงดันไฟฟ้าสูงโดยอัตโนมัติ ป้องกันไฟฟ้าช็อตและรับประกันความปลอดภัยของผู้ปฏิบัติงาน
■ การเชื่อมต่อ WiFi: รองรับการเชื่อมต่อกับเครือข่ายไร้สายและฮอตสปอตมือถือ ทำให้สามารถสื่อสารผ่านเครือข่าย การวินิจฉัยระยะไกล การอัปเกรดระยะไกล และฟังก์ชันออนไลน์อื่นๆ
■ แหล่งจ่ายไฟในตัว: แหล่งจ่ายไฟแปลงความถี่ในตัวให้เอาต์พุตแรงดันไฟฟ้าและความถี่แบบเรียลไทม์ตามต้องการ โดยมีความจุในตัว 6KVA (ปรับแต่งได้สำหรับความต้องการพลังงานที่สูงขึ้น)
■ การตรวจจับอาร์ค: ตรวจจับวงจรไฟฟ้าที่ผิดปกติในวัตถุที่ทดสอบเพื่อระบุข้อบกพร่องไฟฟ้าลัดวงจรที่เปิดเผยได้อย่างมีประสิทธิภาพ
■ การสแกนบาร์โค้ด: รองรับการเริ่มต้นการทดสอบที่ทริกเกอร์ด้วยบาร์โค้ด การทดสอบแบบกลุ่ม และการเชื่อมโยงข้อมูลระหว่างบาร์โค้ดและผลการทดสอบ ทำให้การจัดการและวิเคราะห์ข้อมูลง่ายขึ้น
■ การจัดการข้อมูล: การแสดงข้อมูลทางสถิติแบบกราฟิกแบบเรียลไทม์ช่วยอำนวยความสะดวกในการวิเคราะห์และการจัดการ เข้ากันได้กับฐานข้อมูล MES และระบบข้อมูลอื่นๆ เพื่อการผสานรวมที่ราบรื่น
| เอาต์พุตพิกัด | 5KV/100mA, กระแสไฟฟ้าลัดวงจร >200mA |
| ช่วงแรงดันไฟฟ้าขาออก | 100 ~ 5000V |
| ความแม่นยำของแรงดันไฟฟ้าขาออก | ±(1%× ค่าที่ตั้งไว้ +2 คำ) |
| ความละเอียดของแรงดันไฟฟ้า | 1V |
| ความถี่ขาออก | 50/60Hz |
| ความแม่นยำของความถี่ | ±0.1Hz |
| การปรับเอาต์พุต | ±(1%× ค่าที่ตั้งไว้ +2 คำ) |
| ขีดจำกัดบนของกระแส | 0.00 ถึง 100.00mA |
| ขีดจำกัดล่างของกระแส | 0.000 ถึง 9.999mA |
| ช่วงการวัดกระแส | 0.00 ~ 100.0mA |
| ความละเอียดในการวัดกระแส | 0.001/0.01mA |
| ความแม่นยำในการวัดกระแส | ±(1%× ค่าที่อ่านได้ +5 คำ) |
| เวลาขึ้นช้า | 0-999.9s |
| เวลาลดลงช้า | 0.1-999.9s |
| เวลาทดสอบ | 0,0.3-999.9s |
| ความละเอียดของเวลา | 0.1s |
| ความแม่นยำของเวลา | ±(0.2% x ค่าที่ตั้งไว้ +1 คำ) |
| การตรวจจับอาร์ค | 0-9 |
| ช่วงการชดเชยกระแส | 0.000-20.00mA |
| เอาต์พุตพิกัด | 6KV/10mA |
| ช่วงแรงดันไฟฟ้าขาออก | 200～6000V |
| ความแม่นยำของแรงดันไฟฟ้าขาออก | ±(1%× ค่าที่ตั้งไว้ +2 คำ) |
| ระลอกคลื่นเอาต์พุต | ＜2% |
| ขีดจำกัดบนของกระแส | 0.00 ถึง 10.00mA |
| ขีดจำกัดล่างของกระแส | 0.000 ถึง 9.999mA |
| ช่วงการวัดกระแส | 0.00 ~ 10.0mA |
| ความละเอียดในการวัดกระแส | 0.001/0.01mA |
| ความแม่นยำในการวัดกระแส | ±(1%× ค่าที่อ่านได้ +5 คำ) |
| เวลาขึ้นช้า | 0-999.9s |
| เวลาลดลงช้า | 0.1-999.9s |
| เวลาทดสอบ | 0,0.3-999.9s |
| ความละเอียดของเวลา | 0.1s |
| ความแม่นยำของเวลา | ±(0.2% x ค่าที่ตั้งไว้ +1 คำ) |
| การตรวจจับอาร์ค | 0-9 |
| ช่วงการชดเชยกระแส | 0.000-5.000mA |
| เวลาคายประจุ | 100ms |
| เอาต์พุตพิกัด | 2500V/50GΩ | |
| ช่วงแรงดันไฟฟ้าขาออก | 200～2500V | |
| ความละเอียดของแรงดันไฟฟ้า | 1V | |
| ความแม่นยำของแรงดันไฟฟ้าขาออก | ±(1%× ค่าที่ตั้งไว้ +2 คำ) | |
| สัมประสิทธิ์ระลอกคลื่น | ≤2% | |
| ช่วงการวัดความต้านทาน | 0.00 ถึง 10.00mA | |
| ความละเอียดในการวัดความต้านทาน | 0.000 ถึง 9.999mA | |
| ความแม่นยำในการวัด |
1.000MΩ~999.9MΩ เอาต์พุต 200-500V |
±(7%× ค่าที่อ่านได้ +3 คำ) |
|
1.000MΩ~999.9MΩ เอาต์พุต 501-2500V |
±(5%× ค่าที่อ่านได้ +3 คำ) | |
|
1.00GΩ~10.00GΩ เอาต์พุต 501-2500V |
±(7%× ค่าที่อ่านได้ +3 คำ) | |
|
10.00GΩ~50.00GΩ เอาต์พุต 1000-2500V |
±(15%× ค่าที่อ่านได้ +3 คำ) | |
| เวลาขึ้นช้า | 0-999.9s | |
| เวลาลดลงช้า | 0.1-999.9s | |
| เวลาทดสอบ | 0,0.3-999.9s | |
| ความละเอียดของเวลา | 0.1s | |
| ความแม่นยำของเวลา | ±(0.2% x ค่าที่ตั้งไว้ +1 คำ) | |
| เวลาคายประจุ | ＜100ms | |
| เอาต์พุตพิกัด | 32A/600mΩ | |
| ช่วงแรงดันไฟฟ้าขาออก | 1.00～32.00A | |
| ความละเอียดของแรงดันไฟฟ้า | 0.01A | |
| ความแม่นยำของแรงดันไฟฟ้าขาออก | ±(1%× ค่าที่ตั้งไว้ +3 คำ) | |
| ความผันผวนของกระแส | ≤0.4% x ค่าที่ตั้งไว้/นาที | |
| แรงดันไฟฟ้าขาออก | 3.00-8.00V AC | |
| ความละเอียดของ | 0.1V | |
| ความถี่ขาออก | 50Hz/60Hz | |
| ความแม่นยำของความถี่ | ±0.1Hz | |
| การตั้งค่าความต้านทานบน/ล่าง | 0.1-600mΩ | |
| ช่วงความต้านทาน | 0.1-600mΩ | 1.00～10.00A |
|
0.1 the Rm Ω R=(6400/ ค่ากระแสที่ตั้งไว้)m ω |
10.10～64.00A | |
| ความละเอียดในการวัดความต้านทาน | 0.1/1mΩ | |
| ความแม่นยำในการวัดความต้านทาน | ±(1%× ค่าที่อ่านได้ +3 คำ) | |
| ช่วงการวัดแรงดันไฟฟ้า | 0.00-6.40V AC | |
| ความละเอียดในการวัดแรงดันไฟฟ้า | 0.01V | |
| ความแม่นยำในการวัดแรงดันไฟฟ้า | ±(1%× ค่าที่อ่านได้ +3 คำ) | |
| การชดเชยความต้านทาน | 0-100mΩ | |
| การทดสอบเวลา | 0,0.3-999.9s | |
| ความละเอียดของเวลา | 0.1s | |
| ความแม่นยำของเวลา | ±(0.2%× ค่าที่อ่านได้ +3 คำ) | |
| การตั้งค่าโพรบทดสอบ | กระแสสัมผัสลงดิน: G-L, G-N, AUTO (G-L, G-N) | |
| กระแสสัมผัสกับพื้นผิว: PH-L, PH-PL | ||
| วงจรจำลองร่างกายมนุษย์ 7 ชนิด (MD) เป็นมาตรฐาน (เครือข่ายร่างกายมนุษย์แบบกำหนดเองเป็นตัวเลือก) | MD A. |
GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065 |
| MD B. | UL1563 | |
| MD C. | GB4943.1/IEC60950-1 | |
| MD D. |
UL544P
|
|
| MD E. | UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697 | |
| MD F. |
GB12113/IEC60990 GB7000.1/IEC60598-1 |
|
| MD G. | GB4943.1/IEC60950-1 | |
|
แหล่งจ่ายไฟทดสอบ
|
การสลับขั้ว: เปิด, ปิด, อัตโนมัติ | |
| การแปลงแบบมีสายดินและไม่มีสายดิน: เปิด, ปิด | ||
| การเปลี่ยนระหว่างสถานะการเชื่อมต่อปกติและสถานะที่ไม่เชื่อมต่อของสายกลางของแหล่งจ่ายไฟทดสอบ: เปิด, ปิด | ||
| เอาต์พุตแรงดันไฟฟ้าทดสอบ | เฟสเดียว ต้องใช้หม้อแปลงแยกภายนอกหรือแหล่งจ่ายไฟความถี่แปรผัน ให้แรงดันไฟฟ้าและความถี่ที่จำเป็นสำหรับการทดสอบ | |
| การตั้งค่าขีดจำกัดบนของแรงดันไฟฟ้าทดสอบ | 0.0V~300.0V AC | |
| การตั้งค่าขีดจำกัดล่างของแรงดันไฟฟ้าทดสอบ |
0.0V~300.0V AC
|
|
| ความละเอียดของแรงดันไฟฟ้าทดสอบ |
0.1V ; 45Hz~65Hz |
|
| ช่วงการวัดแรงดันไฟฟ้าทดสอบ | 0.0V~300.0V,45Hz~65Hz | |
| ความละเอียดของแรงดันไฟฟ้าทดสอบ | 0.1V,45Hz~65Hz | |
| ความแม่นยำในการวัดแรงดันไฟฟ้าทดสอบ | 20.0V~300.0V: ±(2%×ค่าที่อ่านได้+3 หลัก) | |
| กระแสโหลด | 20A | |
| การป้องกันกระแสเกิน | กระแส RMS และเวลาตอบสนอง: 25A＜3s | |
| กระแสสูงสุดและเวลาตอบสนอง: 70A＜10ms | ||
| ขีดจำกัดบนของการวัดกระแสสัมผัส (ค่าที่มีประสิทธิภาพ) | 0.0mA～20.000mA | |
| ขีดจำกัดล่างของการวัดกระแสสัมผัส (RMS) | 0.0mA～20.000mA | |
| ความละเอียดในการวัดกระแสสัมผัส (RMS) | 0.001mA | |
| ข้อผิดพลาดในการตัดสินการวัดกระแสสัมผัส (RMS) | AC | ±(1%×ค่าที่อ่านได้+3 หลัก) |
|
15Hz≤f≤ 100kHz |
±(1%×ค่าที่อ่านได้+3 หลัก) | |
|
100kHz＜f≤ 1000kHz
|
±(2%×ค่าที่อ่านได้+3 หลัก) | |
| ช่วงการชดเชยกระแสสัมผัส | 0.000~1.000mA; การวัดอัตโนมัติ; สามารถเปิดหรือปิดได้ | |
| เวลาทดสอบ | 0; (1 ~999.9); 0 คืออนันต์ | |
| ความละเอียดของเวลาทดสอบ | 0.1s | |
| ความแม่นยำในการทดสอบ | ±( 1% × ค่าที่ตั้งไว้ + 1 คำ) | |
| วิธีการทดสอบ | AUTO (G-L, G-N); เวลา 1.5 เท่า | |
| การตั้งค่าขีดจำกัดบน/ล่างของกำลังไฟ | 0.0～6000W | |
| ช่วงการวัดกำลังไฟ | 0.0-999.9W,1000-6000W | |
| ความละเอียดในการวัดกำลังไฟ | 0.1W,1W | |
| ความแม่นยำในการวัดกำลังไฟ | PF＞0.9 | ±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง) |
| PF≤0.9 | ±(0.4%×ค่าที่อ่านได้+0.1%×ช่วง) | |
| ช่วงการวัดแรงดันไฟฟ้า | 0.0-300.0V | |
| ความละเอียดในการวัดแรงดันไฟฟ้า | 0.1V | |
| ความแม่นยำในการวัดแรงดันไฟฟ้า | ±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง) | |
| เวลาทดสอบ | 0,0.3~999.9s | |
| ความละเอียดของเวลา | 0.1s | |
| ความแม่นยำของเวลา | ±(0.2%×ค่าที่ตั้งไว้+1 คำ) | |
| การตั้งค่าขีดจำกัดบน/ล่างของกระแส | 0.00-20.00A |
| ช่วงการวัดกระแส | 0.000-9.999A ,10.00-20.00A |
| ความละเอียดในการวัดกระแส | 0.001A/0.01A |
| ความแม่นยำในการวัดกระแส | ±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง) |
| ช่วงการวัดแรงดันไฟฟ้า | 0.0-300.0V |
| ความละเอียดในการวัดแรงดันไฟฟ้า | 0.1V |
| ความแม่นยำในการวัดแรงดันไฟฟ้า | ±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง) |
| เวลาทดสอบ | 0,0.3~999.9s |
| ความละเอียดของเวลา | 0.1s |
| ความแม่นยำของเวลา | ±(0.2%×ค่าที่ตั้งไว้+1 คำ) |
