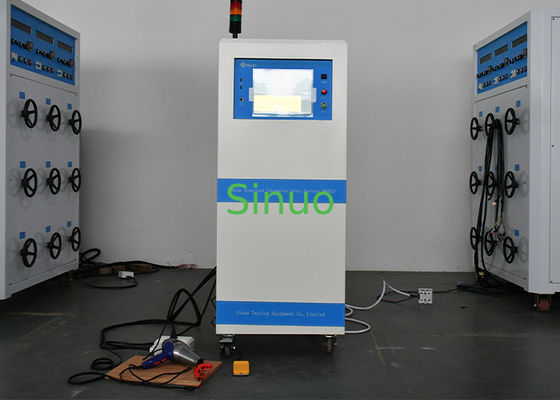

IEC 61009-1 เครื่องวิเคราะห์ความปลอดภัยข้อมูลบูรณาการแบบโมดูล

เครื่องวิเคราะห์ความปลอดภัยแบบบูรณาการแบบโมดูลาร์สำหรับเบรกเกอร์วงจรไฟฟ้า IEC 61009-1

บทวิจารณ์ผลิตภัณฑ์:

อุปกรณ์ทดสอบความปลอดภัยทางไฟฟ้าชนิดนี้สอดคล้องกับมาตรฐานสากลหลายฉบับ รวมถึง IEC 61009-1:2012, IEC 60898-1:2015 (มาตรา 9.7) และอื่นๆ อีกมากมาย โดยมีฟังก์ชันการทดสอบหลัก 7 ประการ ได้แก่ แรงดันไฟฟ้าทน AC, แรงดันไฟฟ้าทน DC, ความต้านทานฉนวน, ความต่อเนื่องของสายดิน, กระแสไฟรั่ว, การวัดกำลังไฟฟ้า และการตรวจสอบการเริ่มต้นที่แรงดันไฟฟ้าต่ำ

ในฐานะที่เป็นเครื่องวิเคราะห์การปฏิบัติตามข้อกำหนดด้านความปลอดภัยแบบโมดูลาร์รุ่นใหม่ ระบบนี้ใช้สถาปัตยกรรมแบบบูรณาการสูง ทำให้สามารถกำหนดค่าฟังก์ชันการทดสอบความปลอดภัยได้อย่างยืดหยุ่น รองรับการเชื่อมต่อข้อมูลที่ราบรื่น และนำเสนอความสามารถต่างๆ เช่น การเก็บข้อมูล การจัดเก็บ การวิเคราะห์ และการส่งข้อมูลแบบเรียลไทม์ การออกแบบขั้นสูงนี้ทำให้เป็นโซลูชันที่เหมาะสมที่สุดสำหรับสภาพแวดล้อมการผลิตอัจฉริยะแบบเครือข่าย และระบบตรวจสอบโรงงานที่ใช้ IoT

โครงสร้างและลักษณะเฉพาะ:

• การออกแบบแบบโมดูลาร์:ใช้โครงสร้างแบบโมดูลาร์เต็มรูปแบบพร้อมการ์ดฟังก์ชันอิสระ สามารถเลือกและปรับแต่งฟังก์ชันการทดสอบหลายรายการได้อย่างยืดหยุ่นตามความต้องการ รองรับการพัฒนาของระบบการขายและบริการที่เป็นนวัตกรรมใหม่

• ความสามารถในการทดสอบแบบขนาน:รองรับการทดสอบแรงดันไฟฟ้าทน, ความต้านทานฉนวน, และความต่อเนื่องของสายดินพร้อมกัน ช่วยลดเวลาในการทดสอบโดยรวมได้อย่างมากและเพิ่มประสิทธิภาพ

• การวินิจฉัยข้อผิดพลาดอัจฉริยะ:ติดตั้งฟังก์ชันการวินิจฉัยข้อผิดพลาดด้วยตนเอง สามารถแสดงสาเหตุของความล้มเหลวเฉพาะได้ เมื่อรวมกับสถาปัตยกรรมแบบโมดูลาร์และความสามารถในการอัปเกรดระยะไกล ทำให้สามารถแก้ไขปัญหาและบำรุงรักษาได้อย่างรวดเร็ว

• การอัปเกรดซอฟต์แวร์ระยะไกล:รองรับการอัปเดตซอฟต์แวร์ระยะไกล เพื่อให้มั่นใจถึงการแก้ไขปัญหาการใช้งานอย่างทันท่วงทีและตอบสนองความต้องการในการปรับแต่งที่เปลี่ยนแปลงไป

• การปล่อยประจุความเร็วสูง:ใช้เทคโนโลยีการปล่อยประจุอย่างรวดเร็วที่ได้รับการจดสิทธิบัตร ทำให้สามารถปล่อยแรงดันไฟฟ้าตกค้างจากวัตถุที่ทดสอบได้อย่างปลอดภัยภายใน 50 มิลลิวินาที

• การป้องกันความปลอดภัยขั้นสูง (GFI):มีคุณสมบัติการป้องกันแรงดันไฟฟ้าสูงอัจฉริยะพร้อมการตรวจสอบวงจรทดสอบแบบเรียลไทม์ หากตรวจพบการสัมผัสวงจรแรงดันไฟฟ้าสูงโดยไม่ได้ตั้งใจ ระบบจะตัดเอาต์พุตโดยอัตโนมัติเพื่อป้องกันไฟฟ้าช็อตและรับประกันความปลอดภัยของผู้ปฏิบัติงาน

• การเชื่อมต่อไร้สาย:โมดูล WiFi ในตัวรองรับการเชื่อมต่อกับเครือข่ายไร้สายหรือฮอตสปอตมือถือ ทำให้สามารถวินิจฉัยระยะไกล อัปเกรดซอฟต์แวร์ และส่งข้อมูลสำหรับการใช้งานโรงงานอัจฉริยะแบบบูรณาการ

• แหล่งจ่ายไฟแบบบูรณาการ:มีแหล่งจ่ายไฟความถี่แปรผันในตัวที่สามารถให้เอาต์พุตแรงดันไฟฟ้าและความถี่ที่ปรับได้แบบเรียลไทม์ การกำหนดค่ามาตรฐานให้เอาต์พุตสูงสุด 6 kVA พร้อมตัวเลือกสำหรับความจุที่สูงขึ้นตามคำขอ

• การตรวจจับข้อผิดพลาดอาร์ค:สามารถตรวจจับการเกิดอาร์คหรือไฟฟ้าลัดวงจรที่ผิดปกติในวงจรของวัตถุที่ทดสอบได้อย่างมีประสิทธิภาพ คัดกรองผลิตภัณฑ์ที่มีข้อบกพร่องหรือเป็นอันตราย

• การรวมบาร์โค้ด:รองรับการสแกนบาร์โค้ดเพื่อเริ่มการทดสอบ จัดกลุ่มรายการทดสอบ และเชื่อมโยงบาร์โค้ดกับข้อมูลการทดสอบเพื่อปรับปรุงการตรวจสอบย้อนกลับและการจัดการข้อมูล

• การจัดการข้อมูลที่ครอบคลุม:การแสดงข้อมูลแบบเรียลไทม์ผ่านแผนภูมิและสถิติ อำนวยความสะดวกในการวิเคราะห์และรายงานโดยละเอียด เข้ากันได้กับฐานข้อมูลหลักและรองรับการรวมเข้ากับ MES และระบบข้อมูลองค์กรอื่นๆ

เนื้อหาการทดสอบ:

ความต้านทานสายดิน (GR)
เอาต์พุตพิกัด		32A/600mΩ
ช่วงแรงดันไฟฟ้าขาออก		1.00～32.00A
ความละเอียดของแรงดันไฟฟ้า		0.01A
ความแม่นยำของแรงดันไฟฟ้าขาออก		±(1%× ค่าที่ตั้งไว้ +3 คำ)
ความผันผวนของกระแสไฟฟ้า		≤0.4% x ค่าที่ตั้งไว้/นาที
แรงดันไฟฟ้าขาออก		3.00-8.00V AC
ความละเอียดของ		0.1V
ความถี่ขาออก		50Hz/60Hz
ความแม่นยำของความถี่		±0.1Hz
การตั้งค่าความต้านทานบน/ล่าง		0.1-600mΩ
ช่วงความต้านทาน	0.1-600mΩ	1.00～10.00A
	0.1 the Rm Ω R=(6400/ ค่ากระแสที่ตั้งไว้)m ω	10.10～64.00A
ความละเอียดในการวัดความต้านทาน		0.1/1mΩ
ความแม่นยำในการวัดความต้านทาน		±(1%× ค่าที่อ่านได้ +3 คำ)
ช่วงการวัดแรงดันไฟฟ้า		0.00-6.40V AC
ความละเอียดในการวัดแรงดันไฟฟ้า		0.01V
ความแม่นยำในการวัดแรงดันไฟฟ้า		±(1%× ค่าที่อ่านได้ +3 คำ)
การชดเชยความต้านทาน		0-100mΩ
เวลาในการทดสอบ		0,0.3-999.9s
ความละเอียดของเวลา		0.1s
ความแม่นยำของเวลา		±(0.2%× ค่าที่อ่านได้ +3 คำ)



กระแสสัมผัส/กระแสไฟรั่ว
การตั้งค่าโพรบทดสอบ	กระแสสัมผัสสายดิน: G-L, G-N, AUTO (G-L, G-N)
	กระแสสัมผัสกับพื้นผิว: PH-L, PH-PL
วงจรจำลองร่างกายมนุษย์ 7 ชนิด (MD) เป็นมาตรฐาน (ตัวเลือกเครือข่ายร่างกายมนุษย์ที่กำหนดเอง)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
แหล่งจ่ายไฟทดสอบ		การสลับขั้ว: เปิด, ปิด, อัตโนมัติ
		การแปลงสายดินและไม่ต่อสายดิน: เปิด, ปิด
		การเปลี่ยนระหว่างสถานะการเชื่อมต่อปกติและสถานะที่ไม่เชื่อมต่อของสายกลางของแหล่งจ่ายไฟทดสอบ: เปิด, ปิด
เอาต์พุตแรงดันไฟฟ้าทดสอบ		เฟสเดียว ต้องใช้หม้อแปลงแยกภายนอกหรือแหล่งจ่ายไฟความถี่แปรผัน ให้แรงดันไฟฟ้าและความถี่ที่จำเป็นสำหรับการทดสอบ
การตั้งค่าขีดจำกัดบนของแรงดันไฟฟ้าทดสอบ		0.0V~300.0V AC
การตั้งค่าขีดจำกัดล่างของแรงดันไฟฟ้าทดสอบ		0.0V~300.0V AC
ความละเอียดของแรงดันไฟฟ้าทดสอบ		0.1V ; 45Hz~65Hz
ช่วงการวัดแรงดันไฟฟ้าทดสอบ		0.0V~300.0V,45Hz~65Hz
ความละเอียดของแรงดันไฟฟ้าทดสอบ		0.1V,45Hz~65Hz
ความแม่นยำในการวัดแรงดันไฟฟ้าทดสอบ		20.0V~300.0V: ±(2%×ค่าที่อ่านได้+3 หลัก)
กระแสโหลด		20A
การป้องกันกระแสเกิน		กระแส RMS และเวลาตอบสนอง: 25A＜3s
		กระแสสูงสุดและเวลาตอบสนอง: 70A＜10ms
ขีดจำกัดบนของการวัดกระแสสัมผัส (ค่าที่มีประสิทธิภาพ)		0.0mA～20.000mA
ขีดจำกัดล่างของการวัดกระแสสัมผัส (RMS)		0.0mA～20.000mA
ความละเอียดในการวัดกระแสสัมผัส (RMS)		0.001mA
ข้อผิดพลาดในการตัดสินการวัดกระแสสัมผัส (RMS)	AC	±(1%×ค่าที่อ่านได้+3 หลัก)
	15Hz≤f≤ 100kHz	±(1%×ค่าที่อ่านได้+3 หลัก)
	100kHz＜f≤ 1000kHz	±(2%×ค่าที่อ่านได้+3 หลัก)
ช่วงการชดเชยกระแสสัมผัส		0.000~1.000mA; การวัดอัตโนมัติ; สามารถเปิดหรือปิดได้
เวลาทดสอบ		0; (1 ~999.9); 0 คืออนันต์
ความละเอียดของเวลาทดสอบ		0.1s
ความแม่นยำในการทดสอบ		±( 1% × ค่าที่ตั้งไว้ + 1 คำ)
วิธีการทดสอบ		AUTO (G-L, G-N); เวลา 1.5 เท่า



กำลังโหลด
การตั้งค่าขีดจำกัดบน/ล่างของกำลังไฟฟ้า		0.0～6000W
ช่วงการวัดกำลังไฟฟ้า		0.0-999.9W,1000-6000W
ความละเอียดในการวัดกำลังไฟฟ้า		0.1W,1W
ความแม่นยำในการวัดกำลังไฟฟ้า	PF＞0.9	±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง)
	PF≤0.9	±(0.4%×ค่าที่อ่านได้+0.1%×ช่วง)
ช่วงการวัดแรงดันไฟฟ้า		0.0-300.0V
ความละเอียดในการวัดแรงดันไฟฟ้า		0.1V
ความแม่นยำในการวัดแรงดันไฟฟ้า		±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง)
เวลาทดสอบ		0,0.3~999.9s
ความละเอียดของเวลา		0.1s
ความแม่นยำของเวลา		±(0.2%×ค่าที่ตั้งไว้+1 คำ)



การเริ่มต้นที่แรงดันไฟฟ้าต่ำ
การตั้งค่าขีดจำกัดบน/ล่างของกระแสไฟฟ้า	0.00-20.00A
ช่วงการวัดกระแสไฟฟ้า	0.000-9.999A ,10.00-20.00A
ความละเอียดในการวัดกระแสไฟฟ้า	0.001A/0.01A
ความแม่นยำในการวัดกระแสไฟฟ้า	±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง)
ช่วงการวัดแรงดันไฟฟ้า	0.0-300.0V
ความละเอียดในการวัดแรงดันไฟฟ้า	0.1V
ความแม่นยำในการวัดแรงดันไฟฟ้า	±(0.1%×ค่าที่อ่านได้+0.1%×ช่วง)
เวลาทดสอบ	0,0.3~999.9s
ความละเอียดของเวลา	0.1s
ความแม่นยำของเวลา	±(0.2%×ค่าที่ตั้งไว้+1 คำ)



การกำหนดค่า
อินเทอร์เฟซการสื่อสาร	WIFI, พอร์ตเครือข่าย, USB, RS232 (ตัวเลือก RS485, CAN)
ขนาด (กว้าง×สูง×ลึก), มม.	550*1360 (รวมล้อเลื่อนโดยไม่มีไฟเตือน) *600
อุปกรณ์เสริม (มาตรฐาน)	กล่องทดสอบ, แคลมป์ทดสอบ, สวิตช์เท้า, ไฟเตือน, คู่มือการใช้งาน



อินเทอร์เฟซการทดสอบ:
