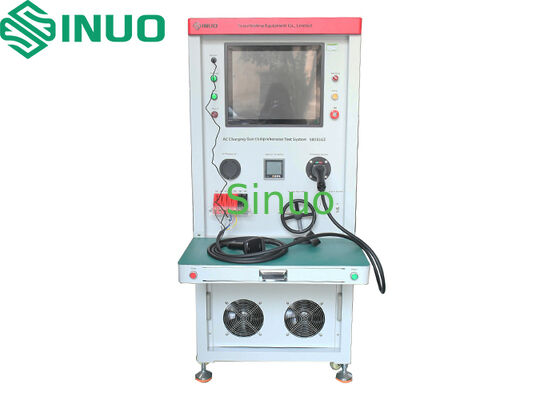

ระบบทดสอบปืนชาร์จรถยนต์แบบครบวงจรสำหรับมาตรฐาน GB/EU/UL
| Supports Standards: | มาตรฐาน GB / EU / UL | Test Station: | สถานีเดียว |
| Thermistor Testing Range: | 100 – 50,000 โอห์ม | Current Carrying Capacity: | 0-35A |
| Test Function: | การทดสอบความต้านทาน ความต่อเนื่อง และการทดสอบไดอิเล็กตริก HV แบบรวม | Data Management: | การติดตามโค้ด QR และการสร้างรายงานอัตโนมัติ |
| High Light: | ระบบทดสอบปืนชาร์จรถยนต์,อุปกรณ์ทดสอบการชาร์จ GB EU UL,อุปกรณ์ทดสอบยานยนต์พร้อมการรับประกัน |
||
- การทดสอบการแตก, ความต่อเนื่อง, การตัดสายสั้น และลําดับสายไฟสําหรับสายไฟแต่ละสาย
- การทดสอบความต้านทานต่อเนื่องของสายนําหลัก
- การวัดความต้านทานที่ติดตั้ง (รวมทั้งภาวะที่กดและไม่กดของสวิทช์ปุ่มกด)
- การตรวจสอบความสามารถในการบรรทุกกระแสและการวัดการตกของแรงดัน
- การทดสอบการปิดระหว่างสายไฟ
- การทดสอบความทนทานไฟฟ้าดิบ (ความกระตุ้นสูง) ระหว่างสายไฟ
- การทดสอบสาย Thermocouple
| ปริมาตร | รายละเอียด |
|---|---|
| พลังงาน | สายไฟฟ้าแบบหนึ่งเฟส AC 220V / 50Hz |
| การจัดส่งอากาศ | 0.6 MPa |
| ระบบควบคุม | PLC + PC อุตสาหกรรม |
| การสแกนบาร์โค้ด | เครื่องสแกนที่บูรณาการ อ่านบาร์โค้ด/รหัส QR บนตัวอย่างการทดสอบ ทําให้สามารถเชื่อมโยงด้วยอัตโนมัติกับบันทึกการทดสอบเพื่อการติดตามได้ |
| การทดสอบความต่อเนื่องของสาย | การทดสอบความแตก, ความต่อเนื่อง, การตัดสายสั้น และลําดับสายไฟโดยใช้ PLC Input/Output scanning กับการกําหนดการผ่าน/ล้มเหลวแบบอัตโนมัติ |
| ระยะความต้านทานที่ติดตั้ง | 1 - 5000 Ω, ความแม่นยํา: 1% ด้วยขั้นต่ําบน/ล่างที่สามารถตั้งค่าได้ |
| ความต้านทาน CC & PE | 16A แอคพล็อก:ไม่กด RC: 680Ω, กด RC+R4: 3.38 kΩ 32A แอคพล็อก:ไม่กด RC: 220Ω, กด RC+R4: 3.52 kΩ 63A แอคพล็อก:ไม่กด RC: 100Ω, กด RC+R4: 3.4 kΩ ความแม่นยําการวัด: 1% - 2% |
| ระยะทดสอบเทอร์มิสเตอร์ | 100 - 50,000 Ω ความแม่นยํา: 2% กับขอบเขตที่สามารถตั้งค่าได้ |
| การทดสอบความสามารถในการแบ่งปันปัจจุบันและการลดแรงดัน | วัดความแรงดันลดข้ามสายเชื่อมในสภาพการตั้งค่าและอัตราการอุดหนุน เครื่องแปลงปรับสามเฟสในตัว: 0-380V การออก, การปรับภาระสามเฟส 0-35A ระยะทดสอบที่สนับสนุน: 3.3 kW 16A โปรแกรมเดียว, 7.4 kW 32A เฟสเดียว, 11 kW 16A สามเฟส, 22 kW 32A สามเฟส |
| การทดสอบความต้านทานต่อความละเอียด | โปรแกรม: กระแสไฟฟ้าการทดสอบ: DC 100-1000V (ปรับ) ต่ําสุด: 1 M-1 GΩ (ปรับ),ความแม่นยํา: ± 5% ระเบิดเมื่อความต้านทาน < ค่าตั้ง |
| การทดสอบความต้านทานไฟฟ้าดิบ (Hi-Pot) | โฟกัสเดียว: L-N, L-E, E-N โฟกัสสาม: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 ปารามิเตอร์: ความดันทดสอบ: AC 0-5 kV / DC 0-6 kV (ปรับได้) อัตราการรั่วไหล:AC 0.1-20 mA, DC 0.01-5 mA, ความแม่นยํา: ±1.5% + 3 หลัก, การแสดงความแรงดันดิจิตอลที่มีการปรับโปรแกรม |
| สถานีทดสอบ | สถานีเดียว ผลิตภัณฑ์หนึ่งรายการต่อการทดสอบ |
| เครื่องถือพล็อก | ตัวถือพัสดุเครื่องยนต์ EU AC, ตัวถือพัสดุเครื่องยนต์ EU AC, ตัวถือพัสดุเครื่องยนต์ GB AC, ตัวถือพัสดุเครื่องยนต์ US AC |
| แผ่นหาง | เครื่องปั่นพิเศษที่ตรงกับผลิตภัณฑ์ที่ทดสอบ พร้อมคลับและแผ่นป้องกัน |
| ความสูงของซ็อคเกต | 750 - 1000 มิลลิเมตร ออกแบบแบบ ergonomically |
| โปรแกรมคอมพิวเตอร์ | รองรับ Win 7 และ Win 10 ด้วยการตั้งค่าปารามิเตอร์ที่ครบถ้วน การเก็บผลการทดสอบในเวลาจริงเพื่อการเข้าถึง, ดูและวิเคราะห์ง่ายอินเตอร์เฟซการสื่อสารที่จัดไว้สําหรับการเชื่อมต่อระบบ MES แบบเลือก. ข้อมูลการทดสอบสามารถส่งออกในรูปแบบ TXT หรือ Excel |
| ขนาด | W 900 × D 800 × H 1800 มม |
| น้ําหนัก | ประมาณ 300 kg |
| ลักษณะเพิ่มเติม | เครื่องเคลื่อนไหวที่มีฟังก์ชันล็อค การเชื่อมต่อ MES: ไม่จําเป็นต้องใช้ค่าใช้จ่ายเพิ่มเติม |
