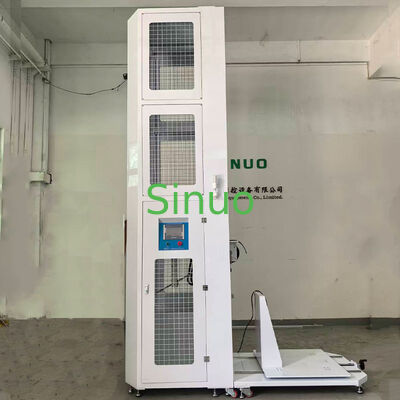

IEC 61851-1 ระบบการชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า อุปกรณ์ทดสอบรหัส IK

IEC 61851-1 ระบบการชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า อุปกรณ์ทดสอบรหัส IK

MOQ: 1
ราคา: โปร่ง
บรรจุภัณฑ์มาตรฐาน: กรณีไม้อัด
ระยะเวลาการจัดส่ง: 30 วัน
วิธีการชำระเงิน: ที/ที
ความสามารถในการจัดหา: 20 ชุดต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด
จีน
ชื่อแบรนด์
Sinuo
ได้รับการรับรอง
Calibration Certificate (Cost Additional)
หมายเลขรุ่น
SNQC1008B
พลังงานกระแทก:
5, 20จ
มวลที่เท่ากัน:
1.7 กก. 5 กก. ± 1%
ช่วงความสูง:
200–2500 มม
ความยาวท่อสวิง:
1,000 มม.
เส้นผ่านศูนย์กลางท่อ:
15.9 มม
วิธีการปล่อย:
การปล่อยแม่เหล็กไฟฟ้า
ความสูงลดลง:
0–500 มม
วิธียก:
ขับเคลื่อนด้วยมอเตอร์
ความสูงของแรงกระแทก:
300 - 2000มม
เน้น:

อุปกรณ์ทดสอบการชาร์จแบบนํา

,

อุปกรณ์ทดสอบ IEC 61851-1

,

อุปกรณ์ทดสอบรหัส IK

คําอธิบายสินค้า
อุปกรณ์ทดสอบรหัส IK สำหรับระบบชาร์จรถยนต์ไฟฟ้าแบบนำไฟฟ้า IEC 61851-1
อุปกรณ์ทดสอบรหัส IK สำหรับระบบชาร์จรถยนต์ไฟฟ้าแบบนำไฟฟ้า IEC 61851-1
มาตรฐานและข้อกำหนดที่ใช้
  • IEC60068-2-75:2014 การทดสอบสภาพแวดล้อม - ส่วนที่ 2-75: การทดสอบ - การทดสอบ Eh: การทดสอบค้อน
  • IEC62262:2021 ระดับการป้องกันที่จัดทำโดยโครงหุ้มสำหรับอุปกรณ์ไฟฟ้าจากการกระแทกทางกลภายนอก (รหัส IK)
  • IEC 61851-1-2017 ระบบชาร์จรถยนต์ไฟฟ้าแบบนำไฟฟ้า - ส่วนที่ 1: ข้อกำหนดทั่วไป 12.11
  • IEC 62477-1:2022 ข้อกำหนดด้านความปลอดภัยสำหรับระบบและอุปกรณ์แปลงพลังงานอิเล็กทรอนิกส์ - ส่วนที่ 1: ทั่วไป 5.2.2.4.3
  • ข้อ 5.19 ของ NB/T33008.1-2018, ข้อ 7.15 ของ NB/T33001-2018, ข้อ 7.11 ของ NB/T33002-2018 และข้อ 10.2.701.2 ของ IEC 62439-7:2022
วัตถุประสงค์ หลักการทำงาน และโครงสร้างอุปกรณ์

อุปกรณ์นี้ใช้สำหรับการทดสอบความแข็งแรงทางกลของเสาชาร์จรถยนต์ไฟฟ้าหรือตู้จ่ายไฟสำหรับชาร์จรถยนต์

ตามการทดสอบ Eha: ลูกตุ้มและส่วนประกอบที่กระแทกจะถูกปล่อยอย่างอิสระผ่านท่อลูกตุ้มยาว 1 เมตร ที่ความสูงที่กำหนด พวกมันจะกระแทกตัวอย่างที่จุดต่ำสุดในแนวตั้ง ผ่านการแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์ วัตถุประสงค์ของการทดสอบการกระแทกบนตัวอย่างจะสำเร็จ

ตามการทดสอบ Ehc: ค้อนตกแนวตั้ง ส่วนประกอบที่กระแทกจะถูกปล่อยในแนวตั้งจากสภาวะหยุดนิ่งผ่านท่อลงบนพื้นผิวแนวนอนของตัวอย่าง ผ่านการแปลงพลังงานศักย์โน้มถ่วงเป็นพลังงานจลน์ วัตถุประสงค์ของการทดสอบการกระแทกบนตัวอย่างจะสำเร็จ

แผนภาพโครงสร้าง
IEC 61851-1 Electric Vehicle Charging System IK Code Test Equipment structure diagram
การควบคุมและการทำงาน

การควบคุมด้วย PLC, การทำงานด้วยหน้าจอสัมผัส, การควบคุมการยก, การควบคุมการปล่อย ทั้งหมดรวมอยู่ในหน้าจอสัมผัส นอกจากนี้ยังมีการทำงานระยะไกลผ่านรีโมทคอนโทรลอินฟราเรด

ช่วงของตัวอย่างทดสอบ
  • เสาชาร์จ AC แบบติดผนังและแบบตั้งเสา
  • เสาชาร์จ DC แบบตู้

หมายเหตุ: ขนาดของเสาชาร์จที่ติดตั้งบนแท่นทดสอบต้องไม่เกิน WDH = 1*1*2.0 ม. เสาชาร์จแบบตั้งพื้นต้องไม่เกิน 2.5 ม.

รายการทดสอบ
  • การทดสอบการกระแทกลูกตุ้ม (การกระแทกด้านข้าง)
  • การทดสอบการกระแทกด้วยค้อนตก (การกระแทกพื้นผิวด้านบน)
การขับเคลื่อนและการส่งกำลัง

การขับเคลื่อน: การยกขับเคลื่อนด้วยมอเตอร์และตัวลด ส่วนการปล่อยทำได้โดยแม่เหล็กไฟฟ้า

การส่งกำลัง: สกรูบอลความแม่นยำ + รางนำเชิงเส้น

พารามิเตอร์หลัก - โครงสร้างลูกตุ้ม
ฟังก์ชันป้องกันผลกระทบรองจากการกระแทก มี, มีท่อสวิงที่ล็อคการดีดกลับอัตโนมัติ เพื่อให้แน่ใจว่าจะไม่มีการกระแทกซ้ำ
วิธีการยกและลดท่อสวิง ขับเคลื่อนด้วยมอเตอร์, ป้อนค่าความสูงผ่านหน้าจอสัมผัส
วิธีการปล่อยลูกตุ้ม ปล่อยด้วยแม่เหล็กไฟฟ้า, ปล่อยด้วยคลิกเดียว
พลังงานกระแทกลูกตุ้ม พลังงาน 5, 20J (ระดับ IK08, IK10)
มวลเทียบเท่าของส่วนประกอบที่กระแทกลูกตุ้ม 1.7 กก., 5 กก. ± 1%, ได้มวลเทียบเท่าเมื่อรวมกับท่อสวิง
ท่อสวิง ท่อเหล็กยาว 1000 มม. และเส้นผ่านศูนย์กลางภายนอก 15.9 มม. (5, 20J)
ตำแหน่งความสูงที่กระแทกตัวอย่าง ปรับขึ้นลงด้วยไฟฟ้า, ช่วงการเคลื่อนที่ 300 - 2000 มม., ควบคุมด้วยหน้าจอสัมผัส
ความสูงตก 0 - 500 มม., พร้อมการแสดงผลมาตราส่วน, มุมกระแทกปรับได้
Pendulum impact energy diagram Drop height adjustment diagram Pendulum structure overview
พารามิเตอร์หลัก - โครงสร้างค้อนตก
วิธีการยกและลดค้อนตก ขับเคลื่อนด้วยมอเตอร์, ป้อนค่าความสูงผ่านหน้าจอสัมผัส
วิธีการปล่อยค้อนตก ปล่อยด้วยแม่เหล็กไฟฟ้า, ปล่อยด้วยคลิกเดียว
พลังงานกระแทกด้วยน้ำหนักตก พลังงาน 5, 20J (ระดับ IK08, IK10)
มวลเทียบเท่าของส่วนประกอบค้อนตก 1.7 กก., 5 กก. ± 1%, มวลเทียบเท่าของค้อนตกเท่ากับน้ำหนักของมันเอง
ท่อ ท่อสำหรับค้อนตก 5J และ 20J อย่างละหนึ่งอัน
แผ่นฐาน แผ่นฐานเหล็กรับน้ำหนักหนา
ตำแหน่งความสูงที่กระแทกชิ้นงาน ปรับขึ้นลงด้วยไฟฟ้า, ช่วงการเคลื่อนที่ 300 - 2000 มม., ควบคุมด้วยหน้าจอสัมผัส
ตำแหน่งแนวนอนที่กระแทกชิ้นงาน ปรับตำแหน่งยื่นของกลไกค้อนตกเพื่อให้สามารถกระแทกจุดต่างๆ บนพื้นผิวด้านบนได้
ความสูงตกของค้อนที่ตก 0 - 500 มม., แสดงผลบนหน้าจอสัมผัส โดยใช้ปุ่มบนหน้าจอสัมผัส หลังจากการสัมผัสครั้งแรก สามารถปรับความสูงที่ตั้งไว้ได้
Drop hammer impact energy diagram Drop height adjustment diagram Drop hammer structure overview
พารามิเตอร์หลัก - โครงสร้างแท่นทดสอบ
ขนาด 1.0 * 1.2 เมตร, สามารถรองรับตัวอย่างขนาด 1 * 1 เมตรได้
แผ่นฐาน หนา 10 มม., มีรูติดตั้งแบบเกลียวที่ด้านบนสำหรับยึดตัวอย่าง
เสา ติดตั้งเสาและจับคู่กับแผ่นหลังสำหรับยึดตัวอย่าง
โครงสร้างการแยกการเชื่อมต่อแบบรวดเร็ว สามารถเชื่อมต่อและแยกออกจากเฟรมกระแทกได้ เมื่อทำการทดสอบตัวอย่างขนาดเล็ก จะใช้ในโหมดเชื่อมต่อ เมื่อทำการทดสอบเสา DC ขนาดใหญ่ จะใช้ในโหมดแยก
ฟังก์ชัน การป้องกันมอเตอร์โอเวอร์โหลด การป้องกันการหยุดฉุกเฉิน พร้อมไฟแสดงสถานะสามสี: สีเหลือง - แสดงสถานะสแตนด์บาย, สีเขียว - แสดงสถานะทำงาน, สีแดง - แสดงสถานะแจ้งเตือน แสดงสถานะแบบเรียลไทม์ การป้องกันไฟรั่ว
โหมดการเคลื่อนที่ เฟรมกระแทกและแท่นทดสอบมีขาแบบรองรับและแบบลูกกลิ้ง ซึ่งสามารถเคลื่อนย้ายได้และสามารถล็อคเพื่อยึดแท่นให้มั่นคงกับพื้น
Sample platform structure overview
ภาคผนวก: ตารางที่ 1 - คุณลักษณะของส่วนประกอบที่กระแทก
พลังงาน / J ≤1 ±10% 2 ±5% 5 ±5% 10 ±5% 20 ±5% 50 ±5%
มวลเทียบเท่า ± 2% กก. 0.25(0.2) 0.5 1.7 5 5 10
วัสดุ ไนลอน เหล็ก
R/มม. 10 25 25 50 50 50
D/มม. 18.5(20) 35 60 80 100 125
f/มม. 6.2(10) 7 10 20 20 25
r/มม. - - 6 - 10 17
l/มม. ตามค่าปรับมวลเทียบเท่า ดูภาคผนวก A
ตารางที่ 2 - ความสูงตก
พลังงาน/จูล 0.14 0.2 (0.3) 0.35 (0.4) 0.5 0.7 1 2 5 10 20 50
มวลเทียบเท่า/กก. 0.25 (0.2) 0.25 (0.2) 0.25 (0.2) (0.2) 0.25 0.5 1.7 5 5 10
ความสูงตก ± 1% มม. 56 (100) 80 (150) 140 (200) (250) 200 400 300 200 400 500
หมายเหตุ 1: อ้างอิงถึง 3.2.2 หมายเหตุ; หมายเหตุ 2: หน่วยพลังงานจูล (J) ในส่วนนี้ได้มาจากความเร่งโน้มถ่วงมาตรฐาน (g) และ g ถูกปัดเศษเป็น 10 ม./วินาที²
ตารางที่ 3 - ความสัมพันธ์ระหว่างรหัส IK และพลังงานการชนที่สอดคล้องกัน
รหัส IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 IK11
พลังงานการชน / J a 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20 50
หมายเหตุ: IK11 ใช้สำหรับโครงหุ้มพิเศษหรือตะแกรงป้องกันในการใช้งานกลางแจ้งที่รุนแรงมาก เมื่อมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้องกำหนดไว้เป็นอย่างอื่น IK11 ไม่สามารถใช้แทนการทดสอบการขัดได้
a ตามมาตรฐานนี้ ไม่มีการป้องกัน
