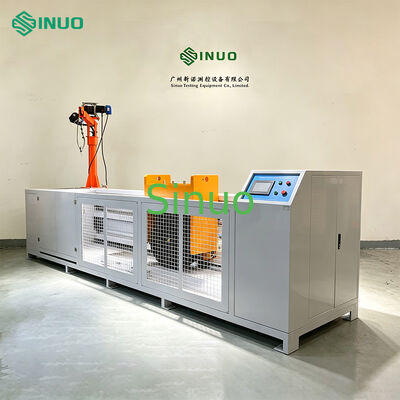

UL 2594 Cla.58 EV ปลั๊กชาร์จ Drive-Over 4893N อุปกรณ์ทดสอบ

อุปกรณ์การทดสอบจะใช้เพื่อตรวจสอบว่าพัสดุพับหรือเครื่องเชื่อมรถยนต์จะต้องมีความทนทานอย่างเพียงพอต่อการเสียหายจากการถูกรถยนต์ขับเว้นแต่มันมีระบบจัดการสายไฟฟ้าที่ป้องกันการทิ้งอุปกรณ์เสริมบนพื้น.

• IEC 62196-1: 2022 ข้อ 33
• UL 2594:2016 ข้อ 58

IEC 62196-1:2022 ข้อ 33:อุปกรณ์เสริมที่ติดสายด้วยสายขนาดขั้นต่ําของชนิดที่แนะนําโดยผู้ผลิต ต้องวางบนพื้นคอนกรีตในตําแหน่งพักปกติใด ๆพลังบดของ (5000±250) N หรือ (11000±550) N จะถูกนําไปใช้โดยยางรถยนต์ทั่วไป, P225/75R15 หรือยางเทียบเท่าที่เหมาะกับภาระ, ติดตั้งบนล้อเหล็กและอุดแรงถึงแรงดัน (2.2±0.1) บาร์วงล้อจะม้วนผ่านตัวเชื่อมรถยนต์หรือปุ่มด้วยความเร็ว (8±2) km/hอุปกรณ์เสริมจะนําไปในตําแหน่งพักผ่อนธรรมชาติ ก่อนที่จะใช้แรงในทิศทางที่แตกต่างกันสําหรับตัวอย่างแต่ละตัวอุปกรณ์อุปกรณ์เสริมที่กําลังทดสอบต้องถูกถือไว้หรือกั้นไว้ในตําแหน่งคงที่ เพื่อไม่ให้เคลื่อนไหวอย่างมากระหว่างการใช้แรงในกรณีใด ๆ ก็คือแรงที่จะนําไปใช้กับ pin โปรเจคต์

UL 2594:2016 ข้อ 58:อุปกรณ์เสริมที่ติดสายด้วยสายขนาดขั้นต่ําของชนิดที่แนะนําโดยผู้ผลิต ต้องวางบนพื้นคอนกรีตในตําแหน่งพักปกติใด ๆกรงบดของ 4893 N (1100 lbf) จะถูกนําไปใช้โดยยางรถยนต์ปกติ, P225/75R15 หรือยางเทียบเท่าที่เหมาะกับภาระ, ติดตั้งบนล้อเหล็กและอัดแรงให้ 218±13kPa (32±2 psi)วงล้อจะม้วนผ่านตัวเชื่อมรถยนต์หรือพล็อกด้วยความเร็ว 8±2 กม./ชม.อุปกรณ์เสริมต้องตั้งอยู่ในตําแหน่งพักผ่อนตามธรรมชาติ ก่อนที่จะใช้แรงในทิศทางที่แตกต่างกันสําหรับตัวอย่างแต่ละตัวอุปกรณ์อุปกรณ์เสริมที่กําลังทดสอบต้องถูกถือไว้หรือกั้นไว้ในตําแหน่งคงที่ เพื่อไม่ให้เคลื่อนไหวอย่างมากระหว่างการใช้แรงในกรณีใด ๆ ก็คือแรงที่จะนําไปใช้กับ pin โปรเจคต์

ชุดอุปกรณ์การทดสอบทั้งหมดนี้มีอุปกรณ์ป้องกันที่สร้างขึ้นจากแผ่นเหล็กม้วนเย็นที่มีการปิดภายนอก Teflonฐานของมันติดตั้งด้วยแผ่นพื้นซีเมนต์จําลองกลมล้อที่ติดตั้งจําลองการเคลื่อนไหวเลื่อนขึ้นและลงของยางรถยนต์เมื่อผ่านวัตถุ, ในขณะที่เชื่อมต่อสะพายชาร์จทนความดันภาระที่เกี่ยวข้องอุปกรณ์ขับเคลื่อนพิเศษขับเคลื่อนกลไกม้วนเพื่อดําเนินการเคลื่อนไหวม้วนแบบสลับส่วนประกอบส่วนกลางถูกทําจากสแตนเลสและสับสนธิอลูมิเนียม ทําให้สามารถทดสอบการม้วนยางแบบมาตรฐานบนตัวอย่างการทดสอบภายใต้สภาพการทํางานจริง

• ฐานของอุปกรณ์ถูกติดตั้งด้วยโล่ป้องกันเพื่อรับประกันการทํางานในการทดสอบที่น่าเชื่อถือ หนอนเท้ากันกระแทกและกลมสากลถูกติดตั้งอยู่ด้านล่างเพื่อการย้ายและการประกอบอย่างง่ายดายรถเลื่อนเส้นแรงรับประกันการเคลื่อนไหวที่มั่นคงของการประกอบม้วนอุปกรณ์พร้อมกับมอเตอร์แรงแรงแรงสูงและเครื่องลดเครื่องยนต์หนอน, หน่วยขับแกนหลักเพื่อหมุนและปรับความเร็วการทดสอบสําหรับการพ่นและการทดสอบการม้วน.โครงสร้างเลื่อนที่ตั้งตัวอย่างที่มีการติดตั้งเครื่องติดตั้งพิเศษ สอดคล้องอย่างเต็มที่กับมาตรฐานการทดสอบของอุตสาหกรรม.
• อุปกรณ์ควบคุมความดันภาระสนับสนุนการปรับความสูงตั้ง โดยภาระการทดสอบทั้งหมดประกอบด้วยน้ําหนักของยางทดสอบ, หมุนเลื่อนด้านบนและด้านล่างบวกกับน้ําหนักต่อเสริมสามารถจําลองภาระได้อย่างแม่นยํา.
• มันใช้การขับรถยนต์แบบสองทิศ การหมุนมอเตอร์ไปข้างหน้าและย้อนหลังขับรถยนต์ให้ม้วนไปข้างหน้าและกลับ โดยเก็บตัวอย่างในการทดสอบไว้ที่ที่ตั้งการออกแบบนี้นําเสนอการจําลองที่แท้จริงมากของโลกจริงของยางรถยนต์การเคลื่อนไหวเคลื่อนไหวสําหรับการทดสอบการทํางานเคลื่อนไหวตัวอย่างที่แม่นยํา.
• ระบบควบคุมสามารถตั้งค่าได้อย่างอิสระ หน่วยหลักใช้ PLC การควบคุมที่ฉลาดกับการทํางานจอสัมผัสที่เข้าใจช่องแน่นและพอร์ตสายไฟที่เก็บไว้ก่อนในฐาน ช่วยให้การติดตั้งและการเชื่อมต่อวงจรมั่นคง.

• เครื่องจักรทั้งเครื่องมีรั้วป้องกันเพื่อป้องกันล้อจากการเบี่ยงเบนโดยบังเอิญและป้องกันการบาดเจ็บทางกลของบุคลากร
• มันมีแขนเครนเครื่องจักรกลคงที่ ซึ่งสะดวก, ประหยัดแรงงานและปลอดภัยในการบรรทุกน้ําหนัก
• มันมีสวิทช์ป้องกันการรั่ว
• มันมีเครื่องป้องกันการอ้วนของมอเตอร์
• มันมีฟังก์ชันการป้องกันความปลอดภัยล็อคประตู และรถขนส่งไม่สามารถเคลื่อนไหวเมื่อประตูเปิด

• พลังงานไฟฟ้า: AC480V ± 10% / 60Hz สามเฟส, พลังงาน 15KW
• ขนาดรวม: ประมาณ W4700*D1300*H3000mm
• น้ําหนัก: ประมาณ 2400kg
