| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

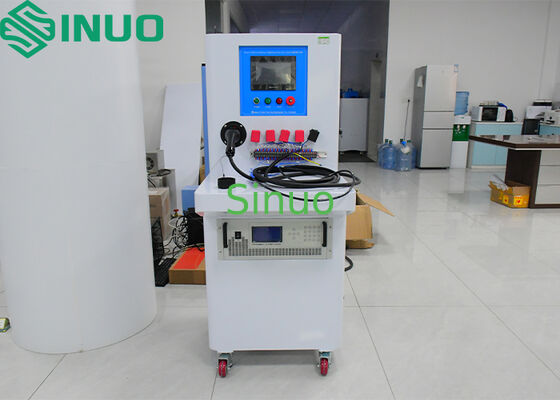

IEC 62196-3: 2022 ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิสำหรับขั้วต่อยานยนต์ไฟฟ้า
ข้อมูลผลิตภัณฑ์:
ระบบทดสอบการเพิ่มขึ้นของอุณหภูมินี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC 62196-3: 2022 มาตรา 24, IEC 62196-1: 2022 มาตรา 24, มาตรา 34.2, 34.4 และ 35.4, IEC 60309-1: 2012 มาตรา
22, ฯลฯ
เหมาะสำหรับการตรวจจับการทดสอบการเพิ่มขึ้นของอุณหภูมิหลังจากที่ปลั๊กและซ็อกเก็ตอินเทอร์เฟซของเสาชาร์จผ่านกระแสไฟที่กำหนด และประเมินความร้อนของพื้นผิวของอุปกรณ์ไฟฟ้าเมื่อเชื่อมต่อกระแสโหลด และไม่ว่าการเพิ่มขึ้นของอุณหภูมิของขั้วต่อจะเป็นไปตามข้อกำหนดของมาตรฐานหรือไม่
หลักการของอุปกรณ์:
ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิประกอบด้วยตัวควบคุมแรงดันไฟฟ้าไฟฟ้า, ตัวแปลงกระแสไฟฟ้า, ตัวควบคุมแบบตั้งโปรแกรมได้ PLC, เซ็นเซอร์กระแสไฟฟ้า, หน้าจอสัมผัสที่ใช้งานง่าย และแชสซีแบบเคลื่อนย้ายได้ สามารถส่งออกกระแสทดสอบได้อย่างเสถียร และขจัดอิทธิพลต่อกระแสทดสอบที่เกิดจากการผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ, สายเชื่อมต่อ หรือแถบทองแดง และค่าความต้านทานของตัวอย่าง และปรับปรุงความแม่นยำของผลการทดสอบ แหล่งจ่ายไฟมีฟังก์ชันการสูญเสียน้อย, ประสิทธิภาพสูง, ใช้งานง่าย, การควบคุมและการตรวจจับที่สมบูรณ์ หน้าจอสัมผัสสามารถแสดงค่ากระแสและค่าอุณหภูมิของจุดวัดอุณหภูมิแต่ละจุดได้แบบเรียลไทม์ สามารถบันทึกค่าอุณหภูมิได้ทุกๆ 2 วินาที และสามารถสร้างรายงาน ซึ่งสามารถจัดเก็บไว้ในแฟลชไดรฟ์ USB และคัดลอกไปยังคอมพิวเตอร์เพื่อดูและพิมพ์
พารามิเตอร์ทางเทคนิค:
|
30AWG การอ่าน จุด |
16 สามารถ |
|
วิธีการ สี |
ใช้งานง่าย สัมผัส อินเทอร์เฟซ ถึง |
|
แรงดันไฟฟ้า ปรับได้ กระแส ความละเอียด |
5V 100Aเอาต์พุต |
|
แรงดันไฟฟ้า ความละเอียด รอบ, |
ไม่ต่อเนื่อง 1～99999 |
|
ทดสอบ อัตโนมัติ แรงดันไฟฟ้า ต่ำกว่า |
AC 5V กระแส |
|
ความละเอียด 0.1A |
แอมมิเตอร์ |
|
ความแม่นยำ ±1%±3 |
ไบต์ ต่อเนื่อง |
|
ความแม่นยำ ±1%±3 |
ไบต์ ต่อเนื่อง |
|
โหมด รอบ, อัตโนมัติ ไม่ต่อเนื่อง |
โหมด รอบ |
|
1～99999 รอบ, อัตโนมัติ ไม่ต่อเนื่อง |
โหมด รอบ |
|
1～99999 รอบ, อัตโนมัติ ปิด |
เมื่อ การ ทดสอบ รอบ ถึง ค่าที่ตั้งไว้ล่วงหน้า อุณหภูมิ การวัด ช่วง อุณหภูมิ ความแม่นยำ |
|
30AWG การอ่าน + |
1°C; ความละเอียด: 0.1°C อุณหภูมิ ข้อมูล การได้มา กำหนดค่า RS232 |
|
30AWG เก็บไว้ และ |
ข้อมูล บันทึก อินเทอร์เฟซ ถึง อุณหภูมิ 1 ถึง |
|
30AWG วินาที ทั้งหมด |
ช่อง อุณหภูมิ ข้อมูล บันทึก ข้อมูล สามารถ |
|
30AWG เก็บไว้ U |
ดิสก์ อุณหภูมิ การวัด เทอร์โมคัปเปิล อเมริกัน โอเมก้า ชนิด T |
|
30AWG ไส้หลอด เทอร์โมคัปเปิล, |
ความยาว 2 เมตร, รวม 8 ชิ้น พลังงาน อุปทาน เฟสเดียว AC220V±10%, 50/60Hz, 3KVA อุปกรณ์ ขนาด |
|
และ น้ำหนัก |
โดยประมาณ L 800mm* W 680mm* |
|
H1610mm, 125KG |
|
