| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กล่องพลายเวย์ |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 5 ชุดต่อเดือน |

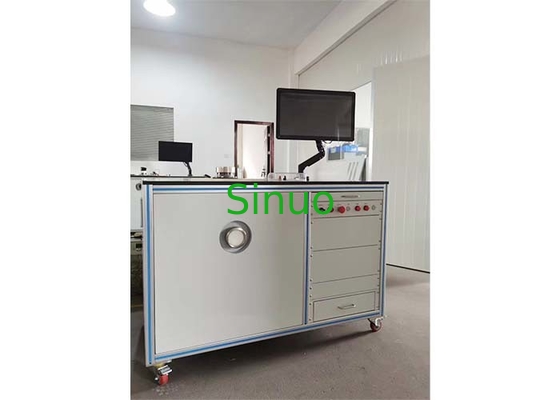

IEC 60312 เครื่องดูดฝุ่น ระบบการทดสอบประสิทธิภาพอากาศ PC การทํางานอัตโนมัติ
ข้อมูลสินค้า:
มาตรฐาน:สอดคล้องกับ IEC60312, IEC62885-2016 เป็นต้น
การใช้งาน: ปริมาตรการทดสอบหลัก ๆ ของเครื่องดูดฝุ่นคือความแรงกด (U), กระแส (I), กําลังเข้า (P1), ปัจจัยกําลัง (AC), กําลังดูด (P2), ปริมาตรของอากาศ (Q), ระดับความว่าง (H) และประสิทธิภาพ (N). The test system tests the vacuum cleaner's input electrical performance parameters through an electrical parameter meter (using digital synchronous sampling technology to accurately measure parameters such as voltageปริมาตรการออก (กําลังดูด, กระแส,ระดับความว่าง) และประสิทธิภาพจะวัดโดยการผสมผสานของเซ็นเซอร์การไหลและความว่างและอุปกรณ์รองอุปกรณ์พร้อมกับคอมพิวเตอร์คอมพิวเตอร์และระบบควบคุมเพื่อวัดข้อมูลของแผ่นรูแต่ละแผ่นของเครื่องดูดฝุ่นโดยอัตโนมัติและรายงานการทดสอบสามารถบันทึกและพิมพ์การทํางานอัตโนมัติของโปรแกรมทดสอบเหมาะสําหรับการทดสอบเครื่องดูดฝุ่นโดยผู้ผลิตเครื่องดูดฝุ่นและสถาบันการทดสอบที่หลากหลาย
ระยะการวัดและตัวชี้วัดทางเทคนิค:
1. เครื่องวัดปารามิเตอร์ AC
| ปริมาตร | ระยะทดสอบ | ตัวชี้วัดทางเทคนิค (ระดับ 0.5) |
| ความกระชับกําลัง (V) | 100.00-30000, ความละเอียดขั้นต่ํา 0.01V | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
| กระแสไฟฟ้า (A) | 00.010-5000ความละเอียดขั้นต่ํา 0.001A | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
| พลังงาน (W) | 15000W | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
| ค่าประสิทธิภาพ | 0.05-100 | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
2. เครื่องวัดปารามิเตอร์ DC
| ปริมาตร | ระยะทดสอบ | ตัวชี้วัดทางเทคนิค (ระดับ 0.5) |
| ความกระชับกําลัง (V) | 10.00-100.00, ความละเอียดขั้นต่ํา 0.01V | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
| กระแสไฟฟ้า (A) | 00.050-50.00ความละเอียดขั้นต่ํา 0.001A | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
| พลังงาน (W) | U*I ความละเอียดขั้นต่ํา 0.01W | ± ((0.25% ของการอ่าน + 0.25% ของช่วงการวัด) |
3เครื่องส่งความว่าง: -50.0 ~ 0.0kPa สัญญาณออก 4-20mA ความแม่นยํา 0.5%
4ตามความต้องการของมาตรฐานยุโรป B วิธีการทดสอบแบบมาตรฐานยุโรป B คือชนิดของแผ่นช่อง และขนาดช่องเปิดแผ่นช่องถูกควบคุมในมิลลิเมตร (50, 40, 30, 23, 19, 16, 13, 10, 6.5, 0, รวม 10 คะแนน).
5กล่องปรับระดับ: ขนาดและวัสดุประเภท B มาตรฐานยุโรปถูกออกแบบและผลิตตาม IEC60312 (ประเภท B) ขนาดประเภท B มาตรฐานยุโรป: 500mmX500mmX500mm
6แหล่งไฟฟ้า AC: แหล่งไฟฟ้าระดับความถี่แปรระยะเดียว (เตรียมโดยลูกค้า)
7. แหล่งไฟฟ้าแบบ DC: แหล่งไฟฟ้าแบบ DC ที่มั่นคง (เตรียมโดยลูกค้า)
8ระยะการทดสอบการไหล: (0.5 ~ 5) m3/min ความแม่นยํา: 0.5%
9. เพิ่มฟังก์ชันการทดสอบจุดคงที่และทําการตัดสินผ่าน / พลาดตามมาตรฐานที่ได้รับการกําหนด. หากการทดสอบล้มเหลว, จะมีสัญญาณเตือนเสียงและภาพ. จุดคงที่คือ: เปิดเต็ม, Ф13, Ф6.5และปิดเต็ม
สภาพการทํางาน
a. สภาพอุณหภูมิเพื่อรับรองความแม่นยําของการวัด: 20°C±5°C
ระยะอุณหภูมิการทํางาน: 0 ~ 40 °C, ความชื้นของอากาศสัมพันธ์: 30% ~ 90%.
c. ไม่มีก๊าซที่กัดสลายหรือระเบิดในห้อง
d. แหล่งไฟฟ้า: การบริโภคพลังงาน AC220V/50H ≤ 200W
e. เฟยส์: 0.5A
f. พลังงานการทดสอบ: สามารถตอบสนองความต้องการของสินค้า
ตัวชี้วัดความปลอดภัยของเครื่องมือ:
a. ความต้านทานในการปิด: โครงและปลายทางการใส่พลังงานมากกว่า 5MQ ระหว่างกัน
ความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
c. การติดดิน: อิเล็กทรอนด์การติดดินของเครื่องพลังงาน, ความต้านทานระหว่างกระเป๋าปิดน้อยกว่า 0.2Ω
การประกอบระบบ:
a. ตู้ควบคุมไฟฟ้า (ตัววัดปารามิเตอร์ AC/DC HL120E (50A) คอมพิวเตอร์ เครื่องส่งแอกุ๊ม แผ่นการรับข้อมูล สวิทช์ควบคุม สวิทช์อากาศ วงจรควบคุม เป็นต้น)
b มาตรฐานยุโรป B: เตียงทดสอบมีกล่องปรับความดันมาตรฐานยุโรป B, ช่องหน้าพัดลม, ช่องหน้าเครื่องดูดฝุ่น, เส้นสัญญาณเชื่อมต่อ, แผ่นช่องทางทดสอบระบบควบคุมแผ่นช่อง, เซ็นเซอร์ระยะว่าง, เครื่องติดต่อ, วงจรควบคุม, แผ่นป้องกันแผ่นช่อง, ฯลฯ)
ฟังก์ชันหลัก:
a ระบบปรับแผ่นช่องเข้าอากาศโดยอัตโนมัติจากขนาดใหญ่ไปยังขนาดเล็ก, การทดสอบความกระชับกําลัง input, ปัจจุบัน, กําลัง input, พลังงานปัจจัย, ความถี่,พลังงานออกและระดับความเปียกของเครื่องดูดฝุ่น, และคํานวณค่าปริมาณอากาศโดยใช้สูตรมาตรฐานค่าการทดสอบจะแสดงด้วย LED และคอมพิวเตอร์จะครบจุดเก็บปริมาณอากาศ 0 ~ 10
b. ควบคุมโดยคอมพิวเตอร์, เส้นโค้งที่มีลักษณะทั้งหมดจะสําเร็จในเวลาเดียวกัน.
1) P1=f(Q) ลักษณะโค้ง
2) Ps=f(Q) ลักษณะโค้ง
3) Hm=f(Q) ลักษณะโค้ง
4)n=f(Q) ลักษณะโค้ง
5)U=f(Q) ลักษณะโค้ง
6)I=f(Q) ลักษณะโค้ง
c. การทดสอบสามารถระบุการทดสอบระดับความว่างสูงสุด Hmmax, การวัดปริมาณอากาศสูงสุด Qmax, การวัดกําลังดูดสูงสุด Psmax, การวัดประสิทธิภาพสูงสุด ηmax และข้อมูลของแต่ละการทดสอบ.
d. ข้อมูลที่ทดสอบสามารถเก็บและรายงานการทดสอบและเส้นโค้งสามารถออกตามความต้องการของผู้ใช้
|
|
