| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 60 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |
ES7821 หอคอย/โต๊ะ/พัดลมและเครื่องควบคุมความสะดวกสบาย
การใช้มาตรฐาน:
ES 7821 "พัดลมและเครื่องควบคุมความสะดวกสบายสําหรับครัวเรือนและวัตถุประสงค์คล้าย ๆ - วิธีการวัดผลประกอบการ"

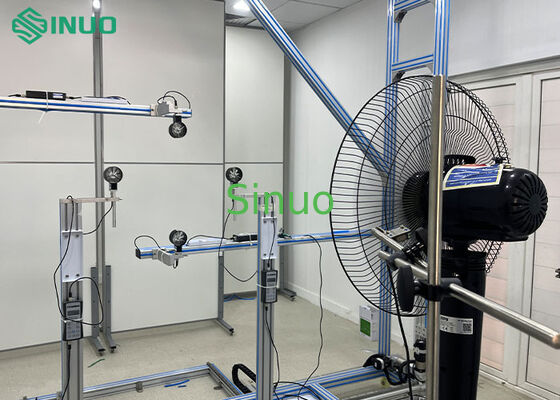

ห้องทดสอบประสิทธิภาพการใช้พลังงาน Tower/table/Comfort fan and regulators นี้ถูกพัฒนาให้สอดคล้องกับ IEC 608792019, ES 7821:2024, และมาตรฐานอื่น ๆ ที่ใช้ได้ มันทําให้การวัดแม่นยําของตัวชี้วัดการทํางานหลัก เช่น ความเร็วอากาศ, อัตราการไหลของอากาศ, ความเร็วหมุน, การบริโภคพลังงาน และประสิทธิภาพพลังงานสําหรับหลากหลายชนิดของพัดลม เช่น พัดลมโต๊ะระบบนี้รองรับการสกัดข้อมูลและการวิเคราะห์สําหรับการประเมินผลิตภัณฑ์พัดลม การตรวจสอบคุณภาพ และวัตถุประสงค์ของการวิจัยและพัฒนา
ภาพรวมระบบ:
โซลชั่นการทดสอบนี้ใช้การจัดตั้งห้องเดียวที่คอมพัคต์และรวมโมดูลการวัดระบายอากาศพิเศษการประเมินผลการดําเนินงานแผ่นกันหนาแบบพอลิอุเรธานแข็ง 100 มม.รวมกับผนังเหล็กเคลือบสี 0.6 มิลลิเมตรด้านสอง, ส่งผลให้การเก็บความร้อนที่ดีเยี่ยมและสภาพแวดล้อมการทดสอบที่มั่นคง
เพื่อรับประกันการควบคุมสิ่งแวดล้อมอย่างแม่นยํา ระบบถูกคู่กับอุปกรณ์ปรับอากาศภายนอกอิสระโดยการรวมฟังก์ชันการเย็น, การทําความร้อนและการปรับความชื้น ห้องทดสอบสามารถรักษาความปลอดภัยสภาพอุณหภูมิและความชื้นที่แม่นยําสูง, ตอบสนองอย่างเต็มที่กับสแกนไซน์การทดสอบที่หลากหลาย
Aห้องควบคุมและห้องปฏิบัติการแยกจัดตั้งภายนอกห้องทดสอบเพื่อรองรับสถานที่ทํางานสํานักงาน, ตู้พลังงานและการควบคุมที่บูรณาการ, และอุปกรณ์ไฟฟ้าความถี่แปรห้องเสริมนี้โดยทั่วไปถูกสร้างโดยลูกค้าข้างเคียงห้องโดยใช้โครงสร้างแผ่นแบบโมดูล, ให้ความยืดหยุ่น, การติดตั้งง่าย, และการใช้พื้นที่ที่ประสิทธิภาพ
กระบวนการทดสอบทั้งหมดถูกบริหารผ่านระบบควบคุมที่ใช้คอมพิวเตอร์, ทําให้ผู้ประกอบการสามารถทําการทดสอบจากระยะไกลโดยไม่ขัดขวางสนามการไหลของอากาศภายในการรวบรวมข้อมูลในเวลาจริง การเก็บและการวิเคราะห์เมื่อการทดสอบเสร็จสิ้นผลการประกอบการกระแสอากาศและการประเมินประสิทธิภาพพลังงานสร้างโดยอัตโนมัติ เพื่อให้มีความซ้ําซ้ําสูง, ประสิทธิภาพดีขึ้น และการจัดการข้อมูลที่เรียบง่ายขึ้น
.
UUT
* พัดลมโต๊ะ
* พัดลมพื้น
* พีเดสเทลแฟน
* พลังงานไฟฟ้า: AC 0 ~ 250V ปรับได้โดยไม่ขั้น, ± 1%
เนื้อหาการทดสอบ
* ความเร็วลม: พัดลมฐาน พัดลมพื้น พัดลมโต๊ะ
* ปริมาณอากาศ: พัดลมฐาน พัดลมพื้น พัดลมโต๊ะ
* ความเร็วในการหมุน: พัดลมฐาน, พัดลมพื้น, พัดลมโต๊ะ
* พลังการเข้า: พัดลมฐาน พัดลมพื้น พัดลมโต๊ะ
* ค่าประสิทธิภาพพลังงาน: พัดลมฐาน พัดลมพื้น พัดลมโต๊ะ
ความแม่นยําของการทดสอบ
* ปริมาตรของอากาศ: เมื่อติดตั้งแล้ว ความเบี่ยงเบนระหว่างผลการทดสอบสามอย่างกับค่าเฉลี่ยอยู่ที่ ± 3%
ส่วนสําคัญของเครื่องควบคุมไฟฟ้า:
| ไม่: | ชื่อ | เนื้อหา | ระยะทาง | ความแม่นยําของการวัด |
| 1 | เครื่องตรวจจับอุณหภูมิ | อุณหภูมิ | -30°C ∼80°C | ±0.5°C |
| 2 | เครื่องตรวจจับความชื้น | ความชื้นสัมพัทธ์ | 0% 100% RH | ± 3% RH |
| 3 | เครื่องตรวจจับความดันชั้นบรรยากาศ | ความดันชั้นบรรยากาศ | 30-110kPa | ± 0.2% FS |
| 3 | เครื่องวัดพลังงานดิจิตอล | ปริมาตรไฟฟ้าเข้า | / | ± 0.1% |
| 4 | อเนโมเมตร | ความเร็วลม | 0.335m/s | ± 0.2m/s |
รายละเอียดประเภทพัดลมและใบ
| แผนการ | กว้างใบ/มม |
| พัดลมโต๊ะ | 200,230,250,300,350,400,450 |
| พัดลมพื้น | 300,350,400,450, 500,600 |
| พัดลมฐาน | 400,450,500,550,600 |
| ขนาดภายนอก ((mm) | 6300 ((W) × 4700 ((D) × 3100 ((H) |
| ขนาดภายใน ((มม) | 6000 ((W) × 4500 ((D) × 3000 ((H) ± 15 กําแพงส่วนกลางมีความหนา 50 มม |
| โครงสร้างการบํารุงรักษาห้องปฏิบัติการ | 100 มิลลิเมตร โพลีอุเรธานแข็ง |
| ประตู | ภายใน 800×2000 ((H) × 2 (ประตูคู่) |
| ขนาดหน้าต่างห้องปฏิบัติการ | 400 × 400 มิลลิเมตร × 2 |
ระบบควบคุมและเซ็นเซอร์ไฟฟ้า (รายการนี้แสดงเพียงรุ่นบางยี่ห้อเท่านั้น)
| ชื่ออุปกรณ์ | ความ แม่น และ เกรด | ภาพอ้างอิง |
| ตู้ไฟฟ้าและเครื่องควบคุม | แบรนด์: Sinuo |
|
| เครื่องตรวจจับอุณหภูมิและความชื้น |
ยี่ห้อ: DIHUI รูปแบบ:DSWP-T5W1 แสดงจุดหลักสิบ: 0.01 °C ความแม่นยําของเครื่องมือ: 0.5 °C ความชื้น: ± 3% RH |
|
| อเนโมเมตร |
แบรนด์: OMEGA รุ่น:HHF142B ระยะ: 40 FPM ถึง 7800 FPM ความแม่นยําของเครื่องมือ: ความแม่นยํา ± 1 % |
|
| เครื่องตรวจจับความดันอากาศ | DWSP-T5W1 | |
| โมดูลการสกัดปารามิเตอร์ไฟฟ้า |
แบรนด์: โยโกกาวะ รูปแบบ: WT310 ความแม่นยํา: 0.1% |
|
| คอมพิวเตอร์อุตสาหกรรม |
แบรนด์: ADVANTECH รูปแบบ: IPC-610L+SIMB I5-2400 8G 500 GSSD |
|
ระบบการทดสอบนี้ถูกออกแบบและปรับปรุงตามความต้องการของลูกค้าการประเมินผลงานของพัดลมโต๊ะ พัดลมพื้น และพัดลมฐาน, ครอบคลุมสแกนการใช้งานที่หลากหลาย
เปรียบเทียบกับเครื่องทดสอบแบบปกติความแม่นยําในการวัดที่สูงขึ้น การผลิตข้อมูลที่น่าเชื่อถือและสม่ําเสมอ วงจรการทดสอบที่สั้นกว่า และการปฏิบัติงานที่เรียบง่ายขึ้นในขณะที่ยังให้บริการการบริโภคพลังงานที่ต่ํากว่าและการลงทุนเริ่มต้นที่ลดลง.
ระบบมีสถาปัตยกรรมควบคุมอัตโนมัติแบบสองชั้นด้วยการทํางานโดยคอมพิวเตอร์และการคุ้มครองข้อมูลที่อิสระ การออกแบบนี้ทําให้การดําเนินงานมั่นคงในระยะยาวและการควบคุมที่ง่ายต่อผู้ใช้ขณะที่ป้องกันการสูญเสียข้อมูลหรือการหยุดทดสอบที่เกิดจากคอมพิวเตอร์ล้ม, การเริ่มต้นใหม่, หรืออาการผิดพลาดของผู้ใช้งานการบันทึกข้อมูลสดพร้อมกัน การแสดงเส้นโค้งกระบวนการในเวลาจริง การคํานวณอัตโนมัติ การพิมพ์รายงาน, และการมองเห็นผล ผลการทดสอบสุดท้ายผลิตโดยอัตโนมัติในโฟเมตที่กําหนดโดยลูกค้า.
และการออกแบบห้องทดสอบที่ประหยัดพลังงานที่ดีที่สุดมีการนํามาใช้โดยรวมกันการตอบสนองอย่างรวดเร็วและการควบคุมที่มั่นคงภายในประมาณ 2.5 ชั่วโมง.
ส่วนประกอบสําคัญทั้งหมดมาจากยี่ห้อที่ได้รับการยอมรับระดับนานาชาติการวัดอุณหภูมิและความชื้นเครื่องตรวจจับ DIHUI, ความเร็วการไหลของอากาศถูกติดตามโดยใช้อุปกรณ์ Testo หรือ TSI, และการควบคุมการเคลื่อนไหวถูกจัดการโดยมอเตอร์สเตปเปอร์และเซอร์วามอเตอร์สัญลักษณ์ญี่ปุ่น หรือตัวแทนที่มีประสิทธิภาพสูงเทียบเท่า.
ห้องทดสอบเน้นประสิทธิภาพสูงและประหยัดพลังงานโดยใช้เทคนิคการฟื้นฟูความร้อนและกลยุทธ์การควบคุมหลายระดับในส่วนที่ถูกเลือก เพื่อลดการบริโภคพลังงานในระหว่างการทํางานระยะยาว
โครงสร้างทั่วไปมีลักษณะลักษณะที่สะอาดและทันสมัย, สร้างด้วยแผ่นกันหนาวของแบรนด์ที่รู้จักกันดีที่ใช้กันทั่วไปในอุปกรณ์เก็บรักษาที่เย็น ซึ่งให้ผลงานทางความร้อนที่ดีกว่า และมีลักษณะภายนอกเรียบเรียบ
ออกแบบเพื่อความทนทาน ห้องทดสอบรองรับการทํางานต่อเนื่องระยะยาว ด้วยความน่าเชื่อถือสูงการบรรลุอายุการใช้งานเกิน 10 ปีในสภาพการใช้งานปกติ
ผลการทดสอบแสดงให้เห็นถึงความสอดคล้องที่ดีกับห้องปฏิบัติการมาตรฐานแห่งชาติความเบี่ยงเบนการเปรียบเทียบควบคุมภายใน 3%, ตอบสนองครบถ้วนกับเกณฑ์เทคนิคสําหรับการรับรองห้องปฏิบัติการแห่งชาติ และการขอใบอนุญาตการผลิต.
