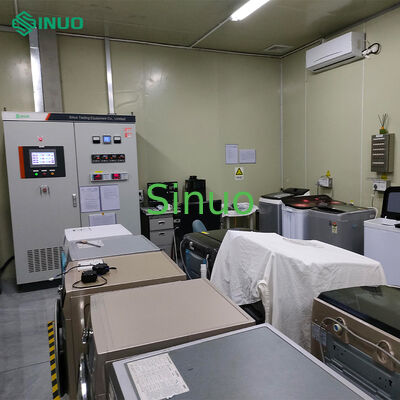

IEC 62552 ระบบการทดสอบประสิทธิภาพพลังงานของตู้เย็นสองสถานี

ISO 15502 ห้องทดสอบประสิทธิภาพพลังงานของตู้เย็นและตู้เย็น ให้สภาพแวดล้อมที่มั่นคงและน่าเชื่อถือสําหรับการทดสอบและการพัฒนาชนิดของตู้เย็นระบบสามารถรองรับ 2 ตู้เย็นพร้อมกันสําหรับการทดสอบอย่างครบวงจร ภายใต้สภาพการทํางานมาตรฐานต่างๆ และกรณีการใช้งานแบบจําลอง.

มาตรฐานการปฏิบัติตาม:IEC 62552:2015

ความสามารถในการทดสอบ:

• การทดสอบอัตราการเย็น
• การวิเคราะห์อุณหภูมิการเก็บ
• การวัดสัดส่วนการทํางาน
• การติดตามการบริโภคพลังงาน
• การประเมินความสามารถในการแช่แข็ง
• การทดสอบการฟื้นฟูภาระ
• การประเมินศักยภาพการผลิตน้ําแข็ง
• การทดสอบความเข้มแข็ง

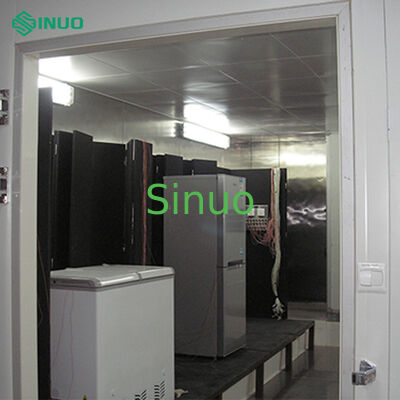

โครงสร้างห้องปฏิบัติการ:

• แผ่นกันหนาวจากฟองพอลิอุเรธานขนาด 100 มิลลิเมตร
• ระบบอากาศระบายสูงสุดและระบบอากาศระบายกลับสองด้าน
• 0ผิวภายใน / ภายนอกของแผ่นเหล็กหนา.6 มิลลิเมตร
• ผนังเพดานเปลือกจากอลูมิเนียม
• ขนาดภายนอก: 4000mm W * 4000mm D * 3200mm H
• ประตูใบเดียว พร้อมกรอบที่ทําความร้อนด้วยไฟฟ้าและหน้าต่างชมภาพ
• 2 แถวทดสอบไม้ (2300mm W * 1200mm D * 2300mm H)

ปริมาตรการทํางาน:

• ระยะอุณหภูมิ: 0°C ถึง +50°C ±0.3°C
• ระยะความชื้น: 35% RH ถึง 93% RH ± 3,0% RH (ควบคุมระหว่าง 10 °C และ 45 °C)
• ความเร็วลม: ต่ํากว่า 0.25 m/s
• อัตราการทําความร้อน/ทําความเย็น: -10 °C ถึง 50 °C ภายใน 90 นาที
• ความชันของอุณหภูมิแนวตั้ง: ต่ํากว่า 0.88°C/m

การควบคุมอุณหภูมิและความชื้น:

• เครื่องควบคุมอุณหภูมิ: SR93
• ระยะควบคุม: 0 °C ถึง 50 °C
• ความแม่นยําการควบคุม: ±0.3°C
• ระยะควบคุมความชื้น: 35% ถึง 95% RH
• ความแม่นยําในการควบคุมความชื้น: ± 3% RH

การวัดอุณหภูมิ:

• เทอร์โมคอลล์: 2 * 0.254 มิลลิเมตร (Ø), โอเมก้า, 20 จุดต่อสถานี
• ความแม่นยําในการวัด: ±0.3°C (-5°C ถึง 80°C)
• ปลายไฟไอโซเทอร์มัล: American Omega SMP-MF โซกิตพิเศษ
• การสกัดปารามิเตอร์อุณหภูมิ: โยโกกาวะ GM10, ช่อง 40

ระบบคอมพิวเตอร์

• เครื่องประมวลผล Intel i7
• แรม 8GB
• แฮร์ดไดรฟ์ 1TB
• มอนิเตอร์ LCD ขนาด 27 นิ้ว
• ซอฟต์แวร์ทดสอบแบบ Windows พร้อมอินเตอร์เฟซภาษาอังกฤษ

หน่วยปรับอากาศ:

• อุปกรณ์บดความหนาวแบบเย็นด้วยน้ํา พร้อมควบคุมแบบไม่มีขั้นตอน
• เครื่องบด 3HP + 3HP Copeland/Danfoss
• เครื่องแลกเปลี่ยนความร้อนทองแดงและโค้ล
• เครื่องทําความร้อนไฟฟ้าจากสแตนเลส
• เครื่องปรับความชื้น ultrasonic พร้อมเครื่องให้น้ําอัตโนมัติ
• ระบบพัดลมหลอมศูนย์กลาง
• ตู้ปรับอากาศจากสแตนเลสทั้งหมด (1.0 มม.)

ระบบควบคุม:

• เครื่องควบคุมอุณหภูมิและความชื้น: SR93
• เครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้: Mitsubishi PLC
• หน้าจอสัมผัส: มิตซูบิชิ 10 นิ้ว
• รีเล่ภาพแข็ง: Ximaden หรือแบรนด์ที่มีชื่อเสียงที่เท่าเทียมกัน
• เครื่องตัดวงจรและเครื่องติดต่อ: แบรนด์ Schneider
• ฟังก์ชันระวังและป้องกันที่ครบวงจร

การก่อสร้างและวัสดุ:

• ตู้รับอากาศจากสแตนเลส (ความหนา ≥1.0mm)
• กล่องปลายทางไอโซเทอร์มัล ผลิตจากเหล็กไร้ขัดเหล็กหนา 1.2 มม.
• ตู้ควบคุมที่มีแผ่นเหล็กหนา 1.2 มม.
• อุปกรณ์และส่วนประกอบทั้งหมดเป็นของใหม่ คุณภาพดี มีการรับประกัน
• การบริหารเคเบิลมืออาชีพที่มีการติดป้าย

ลักษณะความปลอดภัย:

• ระบบเตือนก๊าซเผาไหม้ (0-1000 ppm หรือ 0-100% ระยะ LEL)
• อุปกรณ์ป้องกันอุณหภูมิ ความดัน ระดับน้ํา ความกระชับกําลัง และกระแสไฟฟ้าที่ผิดปกติ
• การออกแบบความปลอดภัยทางไฟฟ้าที่สอดคล้องกับมาตรฐานแห่งชาติ
• การติดดินที่น่าเชื่อถือด้วยสายท่อทองแดงขนาด 2.5mm2
• ความสามารถในการทํางานต่อเนื่อง 72 ชั่วโมงโดยไม่ต้องละลายแข็ง

โปรแกรมการทดสอบห้องปฏิบัติการให้ฟังก์ชันครบวงจรสําหรับการประเมินผลการทํางานของตู้เย็น:

• โปรแกรมการทดสอบมาตรฐานล่าสุดที่สอดคล้องกับ IEC 62552
• อัตราการรวบรวมข้อมูลที่ปรับได้ (3 ถึง 30 วินาที)
• ฟังก์ชันการทดสอบที่ครบวงจรรวมถึง:
  • การวิเคราะห์การบริโภคพลังงาน
  • การติดตามอุณหภูมิในการเก็บ
  • การประเมินความสามารถในการแช่แข็ง
  • การวัดอัตราการเย็น
  • การทดสอบการฟื้นฟูอุณหภูมิ
  • การประเมินความสามารถในการผลิตน้ําแข็ง
  • การวิเคราะห์ความสับสน
• ความมั่นคงและความน่าเชื่อถือที่ดี
