ISO 15042 7.5HP ระบบทดสอบความแตกต่างของพลังงานเอนทาลปีอากาศ
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Sinuo
การรับรอง:
Calibration Certificate (Cost Additional)
หมายเลขรุ่น:
SN331-25RT
คุณสมบัติการซื้อขาย
ปริมาณการสั่งซื้อขั้นต่ำ:
1
ราคา:
Tailored
เงื่อนไขการชำระเงิน:
ที/ที
ความสามารถในการจัดหา:
1 ชุดต่อเดือน
ข้อมูลจำเพาะ
| Applied Standards: | ISO 15042, ISO 5151 ฯลฯ | UUT Type: | เครื่องปรับอากาศ 7.5HP |
| Test Report: | สามารถปรับแต่งรูปแบบได้ | Cooling Capacity: | 0.75 แรงม้า~7.5 แรงม้า |
| Heating Capacity: | 0.75 แรงม้า~7.5 แรงม้า | Air Flow: | 300 ~ 4000 m3/h |
| Static Pressure Precision: | ≤±(±0.5%RD)+(±0.5%FS) | Nozzle Pressure Precision: | ≤±(±0.25%RD)+(±0.25%FS) |
คําอธิบายสินค้า
ISO 15042 7.5HP ระบบทดสอบความแตกต่างของพลังงานเอนทาลปีอากาศ
ภาพรวมของระบบ

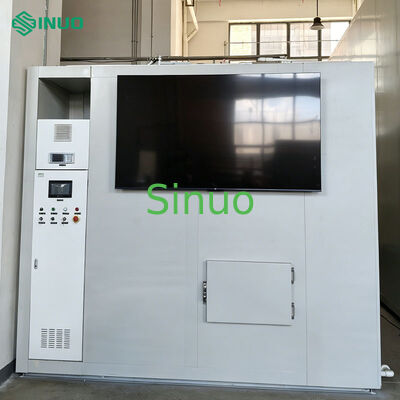

ห้องปฏิบัติการทดสอบวิธีเอนทาลปีอากาศ 7.5HP นี้ประกอบด้วยห้องด้านข้างภายในและภายนอกที่ออกแบบมาเพื่อทดสอบประสิทธิภาพของเครื่องปรับอากาศโดยการวัดอุณหภูมิ ความดัน และพารามิเตอร์ทางไฟฟ้า ระบบนี้เหมาะสำหรับการทดสอบประเภทหน้าต่าง แบบแยกส่วน และเครื่องปรับอากาศแบบตั้งพื้น รองรับทั้งการทดสอบสภาพการทำงานมาตรฐานและข้อกำหนดการทดสอบเพิ่มเติมสำหรับการตรวจสอบและพัฒนาตัวอย่างผลิตภัณฑ์
การทำงานของระบบได้รับการควบคุมผ่านตัวควบคุมที่ตั้งโปรแกรมได้และอินเทอร์เฟซ HMI พร้อมการรวบรวมข้อมูลที่มีความแม่นยำสูงและการถ่ายโอนข้อมูลแบบเรียลไทม์ไปยังคอมพิวเตอร์ระดับบนเพื่อการประมวลผล การแสดงผล การจัดเก็บ และการสร้างรายงาน
มาตรฐานการปฏิบัติตาม
ออกแบบและทดสอบตาม:
- ISO 5151:2010
- ISO 15042:2017
หลักการทำงาน
ห้องทดสอบจะปรับอุณหภูมิกระเปาะแห้งและกระเปาะเปียกผ่านการควบคุมอุณหภูมิและความชื้นที่สมดุล ระบบทำความเย็นให้ความเย็นและลดความชื้นอย่างต่อเนื่อง ในขณะที่มิเตอร์ควบคุมอุณหภูมิจะควบคุมเอาท์พุตของเครื่องทำความร้อนและความชื้นเพื่อให้ได้สภาพอากาศที่ต้องการ
ขั้นตอนการปฏิบัติงาน
รายการตรวจสอบก่อนการเริ่มต้น
- ตรวจสอบบันทึกการทำงานก่อนหน้านี้
- ตรวจสอบสถานะไฟฟ้าและน้ำประปา
- ตรวจสอบให้แน่ใจว่าติดตั้งยูนิตที่ทดสอบ (UUT) อย่างถูกต้อง
การดำเนินงานมาตรฐาน
- ปิดเบรกเกอร์ไฟแล้วกดปุ่ม "Start"
- เปิดใช้งานพัดลม ระบบทำความร้อน ความชื้น และระบบแรงดันคงที่ผ่าน HMI
- ประกอบระบบทำความเย็นและหัวฉีดตามที่ต้องการ
- ตั้งค่า SV ของตัวควบคุมอุณหภูมิตามสภาพการทำงาน
- จ่ายไฟ UUT ผ่านแหล่งจ่ายไฟแบบแปรผันความถี่
- วัดพารามิเตอร์ UUT เมื่อสภาพการทำงานคงที่
- การปิดระบบจะเป็นไปตามลำดับย้อนกลับของขั้นตอนการเริ่มต้นระบบ
หน่วยภายใต้ข้อกำหนดการทดสอบ
ประเภท UUT ที่รองรับ
- ชนิดติดผนัง
- ประเภทเพดาน
- แบบ 4 ทิศทาง
- ชนิดตั้งพื้น
ช่วงการวัด
- ช่วงความสามารถในการทดสอบ:
- กำลังทำความเย็น: 0.75 แรงม้า - 7.5 แรงม้า
- กำลังทำความร้อน: 0.75 แรงม้า - 7.5 แรงม้า
- การไหลของอากาศ: 300-4000 ลบ.ม./ชม. (ห้องรับ 7.5HP)
- ขนาดหน่วย:
- ประเภทแผง: W≤1000mm, D≤800mm, H≤1800mm
- ประเภทแยก: W≤1000mm, D≤500mm, H≤2000mm
- พารามิเตอร์ทางไฟฟ้า:
- กำลังไฟฟ้าเฟสเดียว: 0-5kW
- แรงดันไฟฟ้าเฟสเดียว: 0-300V
- กระแสเฟสเดียว: 0-20A
- ความถี่: 50/60Hz
- ตัวประกอบกำลัง: 0-1
พาวเวอร์ซัพพลาย
- ประเภท: สามเฟส, สี่สาย, 45kVA (1 ชุด)
- สถานีจ่ายไฟ: 7.5HP แบบขับเคลื่อนเดียว (แหล่งจ่ายไฟ 3 เฟส)
ข้อกำหนดด้านสิ่งแวดล้อม
- ไม่มีการไหลของอากาศที่รุนแรง แสงแดดโดยตรง หรือก๊าซที่มีฤทธิ์กัดกร่อน
- ไม่มีแหล่งกำเนิดการสั่นสะเทือนหรือการรบกวนที่รุนแรง
- อุณหภูมิแวดล้อม: 0 ℃ -35 ℃ ความชื้นสัมพัทธ์: <90%
- สภาพแวดล้อมห้องควบคุมทดสอบ:
- อุณหภูมิ: 23 ℃± 5 ℃
- ความชื้น: <85%RH (รวมช่วงที่ไม่ได้ใช้งาน)
- ปราศจากแมลง สัตว์ฟันแทะ และก๊าซที่มีฤทธิ์กัดกร่อน
ข้อกำหนดด้านสาธารณูปโภค
- แหล่งจ่ายไฟ: 3Φ5W 415V±10%, 50Hz, 150kVA (อัตราการดำเนินงาน 50%-85%)
- น้ำประปา: น้ำสะอาดไม่มีตะกรันที่ 20 ลิตร/ชม. การเชื่อมต่อ DN15
- การระบายน้ำ: การเชื่อมต่อ DN50
ความสามารถในการทดสอบ
- ความสามารถในการทำความเย็นสูงสุด (T1, T2, T3)
- ความสามารถในการทำความร้อนสูงสุด (สูง, ต่ำ, ต่ำเป็นพิเศษ)
- การวัดการไหลของอากาศ
- ความสามารถในการลดความชื้น
- การวิเคราะห์กำลังไฟฟ้าเข้า
- การคำนวณ EER/COP
- การวัดความถี่ กระแส และแรงดันไฟฟ้า
ความแม่นยำในการวัด
| ความแม่นยำในการวัด | ความแม่นยำในการทำซ้ำ |
|---|---|
| เมื่อเทียบกับเครื่องมาตรฐาน | ค่าเบี่ยงเบนเฉลี่ยจากการทดสอบ 3 ครั้งเมื่อติดตั้งแล้ว |
| ความเย็น: ±2% | ความเย็น: ±1% |
| ความจุความร้อน: ± 2% | ความจุความร้อน: ± 1% |
เงื่อนไขการทดสอบที่สำคัญ
| เลขที่ | รายการทดสอบ | ด้านในอาคาร (℃) | ด้านนอก (℃) | ||
|---|---|---|---|---|---|
| กระเปาะแห้ง | กระเปาะเปียก | กระเปาะแห้ง | กระเปาะเปียก | ||
| 1 | จัดอันดับการระบายความร้อน T1 | 27 | 19 | 35 | 24 |
| คะแนนการระบายความร้อน T2 | 21 | 15 | 27 | 19 | |
| คะแนนการระบายความร้อน T3 | 29 | 19 | 46 | 24 | |
| 2 | ความเย็นสูงสุด T1 | 32 | 23 | 48 | 32 |
| ความเย็นสูงสุด T2 | 27 | 19 | 35 | 24 | |
| ความเย็นสูงสุด T3 | 32 | 23 | 52 | 31 | |
| 3 | ตรึง T1 | 21 | 15 | 21 | 15 |
| ตรึง T2 | 21 | 15 | 10 | 8 | |
| ตรึง T3 | 21 | 15 | 21 | 15 | |
| 4 | การระบายความร้อนขั้นต่ำ | 21 | 15 | 18 | 12 |
| 5 | สิ่งที่แนบมากับเหงื่อ | 27 | 24 | 27 | 24 |
| 6 | คะแนนความร้อนสูง | 20 | 15 | 7 | 6 |
| คะแนนความร้อนต่ำ | 20 | 15 | 2 | 1 | |
| ระดับความร้อนต่ำเป็นพิเศษ | 10 | 8 | -5 | -6 | |
| 7 | ความร้อนสูงสุด | 27 | 19 | 24 | 18 |
| 8 | ความร้อนขั้นต่ำ | 20 | 15 | -7 | -8 |
| 9 | ละลายน้ำแข็งอัตโนมัติ | 20 | 12 | 2 | 1 |
เงื่อนไขการทดสอบเพิ่มเติม
| ด้านใน | ด้านนอก | |
|---|---|---|
| อุณหภูมิ (℃) | 10-40 | -15-60 |
| ความชื้นสัมพัทธ์ (RH) | 35%-93% | 25%-93% |
| ควบคุมความแม่นยำ (℃) | ±0.2 (น้ำหนัก) | ±0.2 (น้ำหนัก) |
| การทดสอบความแม่นยำ (℃) | ±0.1 (สมดุลแสงขาว) | ±0.1 (สมดุลแสงขาว) |
หมายเหตุ: การรวมกันของอุณหภูมิไม่ควรเบี่ยงเบนไปจากมาตรฐานอย่างมีนัยสำคัญ สภาวะการทำความเย็น/ความร้อนมาตรฐานรักษาความแม่นยำในการควบคุม ±0.2°C; เงื่อนไขอื่นๆ จะคงไว้ ±0.3°C การทดสอบความจุสามารถทำได้ด้วยวิธีเอนทาลปีด้านเดียว ไม่รับประกันประสิทธิภาพระหว่างการละลายน้ำแข็งหรือการหยุดเครื่อง
การดำเนินงานอย่างต่อเนื่อง
ความสามารถในการดำเนินงานอย่างต่อเนื่องของห้องด้านข้างกลางแจ้ง:
- ≥10ชั่วโมงที่ DB=2.0°C, WB=1.0°C
- ≥8ชั่วโมงที่ DB=-7.0°C, WB=-8.0°C
ความไม่แน่นอนของการวัด
- ความแม่นยำของอุณหภูมิ RTD: ≤ ± 0.1 ℃
- ความแตกต่างของแรงดันสถิต: ≤±(±0.5%RD)+(±0.5%FS)
- ความแตกต่างของแรงดันหัวฉีด: ≤±(±0.25%RD)+(±0.25%FS)
- ความแตกต่างทางเข้าและทางออก: ≤±(±0.25%RD)+(±0.25%FS)
- อินพุตไฟฟ้า: ≤±(±0.25%RD)+(±0.25%FS)
- อุณหภูมิเทอร์โมคัปเปิล: ≤±0.5℃
- ความดันสารทำความเย็น: ≤±(±0.25%RD)+(±0.25%FS)
- เครื่องส่งสัญญาณความชื้นสัมพัทธ์: ≤ ± 3.0% RH
โครงสร้างระบบ
การติดตั้งอุปกรณ์
