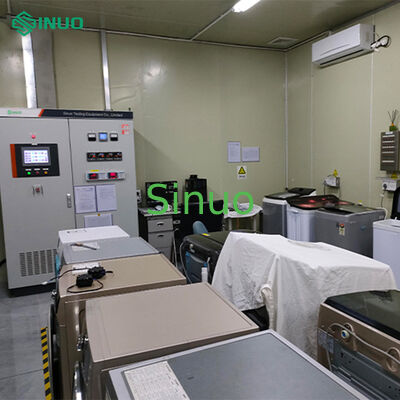

ระบบทดสอบการใช้จ่ายเครื่องซักผ้า 4 สถานะ
| UUT Type: | เครื่องซักผ้า | Main Temp.&Huim.: | โดยทั่วไปคือ 23°C และ 65% RH |
| Horizontal Temperature Nonuniformity: | ≤±1°C (10°C-45°C) | Vertical Temperature Gradient: | ≤±0.5°C/ม. (16°C-45°C) |
| Wind Speed: | ≤0.25ม./วินาที | Test Station: | 4 สถานี |
ห้องปฏิบัติการนี้ใช้แผงห้องหุ้มฉนวนและหน่วยประมวลผลอากาศใหม่เพื่อให้อุณหภูมิและความชื้นคงที่สำหรับการทดสอบประสิทธิภาพของเครื่องซักผ้า ด้วยการใช้ระบบน้ำอุณหภูมิคงที่และระบบการวัดและการควบคุมที่เกี่ยวข้อง หน่วยที่ทดสอบสามารถทำงานได้อย่างต่อเนื่องที่อุณหภูมิ 23±2°C และการควบคุมความชื้น 65%±5% อุปกรณ์นี้มีเงื่อนไขที่จำเป็นสำหรับการทดสอบการใช้พลังงานของเครื่องซักผ้าและการทดสอบประสิทธิภาพอื่นๆ
โครงงานนี้ ซึ่งเป็นห้องปฏิบัติการประสิทธิภาพของเครื่องซักผ้า ประกอบด้วยสถานีทดสอบสามแห่งสำหรับเครื่องซักผ้า และสถานีทดสอบหนึ่งแห่งสำหรับเครื่องอ้างอิง เป้าหมายคือการสร้างห้องปฏิบัติการล้ำสมัยที่สามารถทดสอบเครื่องซักผ้า ปรับปรุงอัตราคุณสมบัติของผลิตภัณฑ์ และความสามารถในการแข่งขันในตลาด
ห้องปฏิบัติการครอบคลุมพื้นที่ประมาณ 51 ตร.ม. ประกอบด้วยห้องทดสอบและห้องอุปกรณ์ที่สามารถทำการทดสอบประสิทธิภาพของเครื่องซักผ้าได้ ห้องปฏิบัติการนี้สามารถทำการทดสอบสามสถานีพร้อมกันได้ การก่อสร้างห้องปฏิบัติการส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:
- ห้องทดสอบ
- หน่วยทำความเย็นและเครื่องทำความเย็น
- ระบบควบคุมสิ่งแวดล้อม
- ระบบจ่ายน้ำอุณหภูมิและแรงดันคงที่และระบบท่อ
- ระบบควบคุม
- ระบบควบคุมความกระด้างของน้ำ
- ระบบการวัด (สถานีทดสอบสามารถวัดอุณหภูมิน้ำขาเข้า ความดัน ความกระด้างของน้ำ และพารามิเตอร์ทางไฟฟ้า)
- ระบบจ่ายไฟและวิศวกรรมการกระจายพลังงานทุติยภูมิ
- ออกแบบ ติดตั้ง และทดสอบการใช้งาน
- ข้อกำหนดอุณหภูมิห้องทดสอบ: 10°C-35°C โดยทั่วไปคือ 23°C โดยมีความแม่นยำในการควบคุมอยู่ที่ ±1°C
- ข้อกำหนดความชื้นแวดล้อมในห้องทดสอบ: 55% RH-75% RH โดยทั่วไปคือ 65% RH โดยมีความแม่นยำในการควบคุม ±2% RH
- ความสม่ำเสมอของอุณหภูมิ: อุณหภูมิไม่สม่ำเสมอในแนวนอน: ≤±1°C (10°C-45°C)
- การไล่ระดับอุณหภูมิในแนวตั้ง: ≤±0.5°C/m (16°C-45°C), ≤1.2°C/m มิฉะนั้น
- ความเร็วลม: ≤0.25ม./วินาที
- การควบคุมแรงดันไฟฟ้าของแหล่งจ่ายไฟ: ± 1%
- ข้อกำหนดอุณหภูมิน้ำประปา: 10°C-60°C ปรับได้ภายใน ±1°C; สามารถจ่ายน้ำโดยตรงได้
- แรงดันน้ำประปา: (0.03MPa-1.2MPa) ปรับได้ภายใน ±0.02MPa โดยทั่วไปคือ 0.24MPa ±0.02
- ความเสถียรของอุณหภูมิน้ำ: ≤±2.0°C
- ช่วงความกระด้างของน้ำ: (0.1 ~ 3.0 มิลลิโมล/ลิตร) ± 0.2 มิลลิโมล/ลิตร ปรับด้วยตนเอง
- เครื่องมือไฟฟ้า: กระแส แรงดันไฟฟ้า กำลัง ฯลฯ ระดับ 0.25 ช่วงแรงดันไฟฟ้า 0-600V กระแส 0-20A ความแม่นยำ ±0.5%
- การได้มาของอุณหภูมิ: ±0.1°C, ความละเอียด: 0.01°C
- ความแม่นยำในการควบคุมความชื้น: ± 3%RH
- การใช้พลังงาน: ± 0.5%; หน่วย: 0.001kWh
- ปัจจุบัน: 0-20A ความแม่นยำ: ≤±0.5%
- แรงดันไฟฟ้า: 0-300V, ความแม่นยำ: ≤±0.5%, 0-330V, ความแม่นยำ: ≤±0.5%
- กำลังไฟ: 0-4kW ความแม่นยำ: ≤±0.5%
- แรงดันน้ำประปา ความแม่นยำ: ≤±0.02MPa
- การใช้พลังงาน
- ปริมาณการใช้น้ำ
- อัตราส่วนการซัก
- อัตราการสึกหรอของการซัก
- ประสิทธิภาพการคายน้ำ
- ประสิทธิภาพการชะล้าง
- ห้องทดสอบ: ชั้นฉนวนโพลียูรีเทนหนา 100 มม. แผงเหล็กเคลือบสีสองด้านหนา 0.6 มม.
- แผงโพลียูรีเทนทนไฟที่มีความหนาแน่นของโฟมไม่น้อยกว่า 38 กก./ลบ.ม. และระดับสารหน่วงไฟที่ B1
- ขนาดห้องทดสอบ: L6000mm x W3000mm x H3200mm; ขนาดเฉพาะสามารถปรับเปลี่ยนได้ตามเงื่อนไขจริง
- สถานีทดสอบ: 4 สถานี, สถานีงานสแตนเลส
- ประตูห้องทดสอบ: W1200mm x H2200mm ไม่มีเกณฑ์ มีหน้าต่างสังเกต
- ระบบไฟส่องสว่าง: ติดตั้งหลอดฟลูออเรสเซนต์ชนิดกันน้ำและกันฝ้าแบบท่อคู่สี่หลอด (พร้อมฝาครอบป้องกัน)
- มีการติดตั้งปลั๊กไฟสำรอง AC เฟสเดียวบนผนัง (ที่ประตู)
- ห้องทดสอบจะมีป้ายแสดงการดำเนินการทดสอบ
- เพดาน: ใช้แผงอลูมิเนียมเจาะรูขนาด 600x600 มม. เพื่อให้กระจายอากาศได้สม่ำเสมอ
- พื้นห้องทดสอบเป็นคอนกรีต กันน้ำ ปูด้วยกระเบื้องกันลื่น และมีร่องระบายน้ำ
- หน่วยจัดการอากาศ: ตัวเรือนสแตนเลส (1 ยูนิต)
- ระบบจ่ายอากาศ: โบลเวอร์แบบแรงเหวี่ยง (2 เครื่อง)
- เครื่องทำน้ำเย็น : 1 เครื่อง
- อุปกรณ์ทำความร้อน: เครื่องทำความร้อนไฟฟ้าสแตนเลส, เครื่องควบคุมไฟสามเฟส, ง่ายต่อการถอดและบำรุงรักษา
- การควบคุมความชื้น: ท่อทำความชื้นแบบไฟฟ้าทำจากสแตนเลส, เครื่องปรับกำลังไฟฟ้าสามเฟส, ถังเก็บน้ำสแตนเลสทั้งหมดพร้อมฝาปิดที่ถอดออกได้และล้างทำความสะอาดได้เพื่อการขจัดตะกรันได้ง่าย (1 ยูนิต)
- อุปกรณ์ป้องกัน : 1 ชุด สำหรับแรงดันลม อุณหภูมิเกิน การปิดน้ำ แรงดันสูงและต่ำ และกระแสเกิน
| เลขที่ | ชื่อ | แบบอย่าง |
|---|---|---|
| 1 | คอมเพรสเซอร์ | เลื่อน |
| 2 | คอนเดนเซอร์ | R22 ครีบระบายความร้อนด้วยอากาศ |
| 3 | กรองแห้ง | ซีรีย์ EK |
| 4 | กระจกมองข้าง | HMI ซีรี่ส์ |
| 5 | วาล์วขยายตัวแบบอิเล็กทรอนิกส์ | เอฟซีรีส์ |
| 6 | โซลินอยด์วาล์ว | ซีรี่ส์ 200RB |
| 7 | วาล์วมือ | บีเอ็ม ซีรีส์ |
| 8 | ท่อสาขา | ￠3 |
| 9 | เครื่องระเหยครีบอลูมิเนียม | อลูมิเนียมฟอยล์ที่ชอบน้ำ |
| 10 | เกจวัดแรงดันสูง | -1~3.0เมกะปาสคาล |
| 11 | เกจวัดแรงดันต่ำ | -1.0~1.6เมกะปาสคาล |
| 12 | ตัวป้องกันแรงดันสูงและต่ำ | PS2-L7A |
| 13 | เครื่องแยกน้ำมัน | ซีรี่ส์ A-WZ |
| 14 | เครื่องแยกก๊าซ | SA ซีรี่ส์ |
| 15 | วาล์วอื่นๆ | --- |
- แหล่งจ่ายไฟควบคุมความถี่แปรผันสามเฟสสองชุด: 15kVA, แรงดันไฟฟ้าที่ปรับได้ 0-400V, ความละเอียด 0.1V, ความถี่ 50/60Hz
- แหล่งจ่ายไฟสำหรับเครื่องซักผ้าและเครื่องอ้างอิง
- แรงดันไฟฟ้าของแหล่งจ่ายไฟทั้งหมดสามารถตั้งโปรแกรมได้
แต่ละเวิร์กสเตชันมีระบบจ่ายน้ำสามทาง สองระบบคือระบบจ่ายน้ำอุณหภูมิคงที่และแรงดันคงที่รวมถึงถังน้ำเย็นและถังน้ำร้อน อุณหภูมิและแรงดันของน้ำสามารถปรับได้ และความกระด้างของน้ำสามารถควบคุมได้ด้วยตนเอง ประการหนึ่งคือการจ่ายน้ำประปา ปั๊มน้ำทั้งหมดเป็นปั๊มสแตนเลสภาคใต้
