| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 60 วัน |
| วิธีการชำระเงิน: | T/T |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

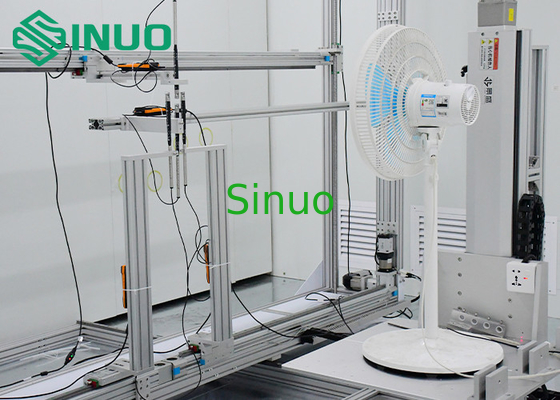

ห้องทดสอบประสิทธิภาพพลังงานของพัดลมตั้งโต๊ะ พัดลมตั้งพื้น IEC 60879
การประยุกต์ใช้มาตรฐาน:
IEC 60879-2019 "พัดลมและตัวควบคุมเพื่อความสะดวกสบายสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - วิธีการวัดประสิทธิภาพ"
ภาพรวมระบบ:
ระบบทดสอบนี้สามารถวัดพารามิเตอร์ประสิทธิภาพได้อย่างแม่นยำ เช่น ความเร็วลม ปริมาณลม ความเร็วพัดลม การใช้พลังงานของพัดลม และประสิทธิภาพพลังงานของพัดลมตั้งโต๊ะ พัดลมตั้งพื้น พัดลมตั้งพื้น ฯลฯ และสามารถรับรู้การสุ่มตัวอย่างและการวิเคราะห์ผลิตภัณฑ์พัดลม การตรวจสอบคุณภาพผลิตภัณฑ์ และการวิจัยและพัฒนา
อุปกรณ์ทดสอบนี้ใช้โครงสร้างห้องเดียว ห้องปฏิบัติการมีอุปกรณ์วัดปริมาณลมหนึ่งชุด ห้องทดสอบใช้แผ่นโพลียูรีเทนแข็งหนา 50 มม. และแผ่นเหล็กสีหนา 0.6 มม. ทั้งสองด้านเพื่อฉนวนกันความร้อน ซึ่งมีผลฉนวนกันความร้อนที่ดี
ห้องทดสอบมีระบบปรับอากาศภายนอก ซึ่งใช้ในการปรับสภาพแวดล้อมอากาศภายในห้องทดสอบ อากาศภายในอาคารจะถูกทำให้เย็น ชื้น และร้อนขึ้นเพื่อให้ อุณหภูมิและความชื้นในห้องทดสอบตรงตามเงื่อนไขการทดสอบ
ห้องปฏิบัติการนี้จำเป็นต้องติดตั้งห้องปฏิบัติการสำหรับจัดเก็บคอมพิวเตอร์สำนักงาน ตู้ไฟฟ้า ตู้ควบคุม และแหล่งจ่ายไฟความถี่แปรผัน บ้านนี้สามารถสร้างได้ด้วยบอร์ด ซึ่งสร้างโดยผู้ซื้อ (โดยทั่วไปอยู่ติดกับห้องปฏิบัติการ)
ระบบทดสอบนี้ควบคุมโดยคอมพิวเตอร์เป็นหลัก ผู้ปฏิบัติงานอยู่นอกห้องทดสอบ และบุคลากรจะไม่ส่งผลกระทบต่อสนามลม การทดสอบอุปกรณ์จะเสร็จสิ้นโดยอัตโนมัติ และข้อมูลการทดสอบจะถูกบันทึก บันทึก และสร้างรายงานการไหลของอากาศและการให้คะแนนประสิทธิภาพพลังงานโดยอัตโนมัติ ระบบนี้มีข้อดีของการทำซ้ำที่ดี ประสิทธิภาพสูง การจัดเก็บข้อมูลที่สะดวก และอื่นๆ
UUT & เนื้อหาการทดสอบ
UUT
* พัดลมตั้งโต๊ะ
* พัดลมตั้งพื้น
* พัดลมตั้งพื้น
* พัดลมติดผนัง
* พัดลมแบบหอ
* พัดลมไร้ใบพัด
* แหล่งจ่ายไฟ: AC 0~250V ปรับได้แบบไม่มีขั้น,± 1%
ขนาด UUT (แบ่งตามเส้นผ่านศูนย์กลางใบพัด)
* พัดลมติดผนัง: 250 ~ 450 มม.
* พัดลมตั้งพื้น: 300 ~ 600 มม.
* พัดลมตั้งโต๊ะ: 200~450 มม.
เนื้อหาการทดสอบ
* ความเร็วลม
* ปริมาณลม
* ความเร็วในการหมุน
* อัตราส่วนความเร็ว
* กำลังไฟเข้า
* ค่าประสิทธิภาพพลังงาน
ความแม่นยำในการทดสอบ
* ปริมาณลม: เมื่อติดตั้งแล้ว ค่าเบี่ยงเบนระหว่างผลการทดสอบทั้งสามและค่าเฉลี่ยอยู่ภายใน ± 3%
ส่วนควบคุมไฟฟ้าหลัก:
| ชื่ออุปกรณ์ | ความแม่นยำและเกรด |
| ตู้ไฟฟ้า | ยี่ห้อ: Sinuo |
| เซ็นเซอร์อุณหภูมิและความชื้น |
ยี่ห้อ: Austria E + E หรือเทียบเท่า รุ่น: EE10 แสดงจุดทศนิยม: 0.01 ℃ ความแม่นยำของเครื่องมือ: 0.3 ℃ ความชื้น:±3%RH |
| เครื่องวัดความเร็วลม |
ยี่ห้อ: Testo หรือเทียบเท่า รุ่น: Testo 0635 9570 ช่วง: 0.6-50m/s แสดงจุดทศนิยม: 0.1m / s ความแม่นยำของเครื่องมือ: ± 0.2m / s + 1 % ของ m. v. (0.6~40m/s) ± 0.2m / s + 2 % ของ m. v. (40.1~50m/s) |
| เซ็นเซอร์วัดความดันอากาศ | DWSP-T5W1 |
| โมดูลการได้มา |
ยี่ห้อ: Mitsubishi ความแม่นยำ: การได้มาซึ่ง AD 16 บิต |
| โมดูลการได้มาซึ่งพารามิเตอร์ไฟฟ้า |
ยี่ห้อ: Yokogawa รุ่น: WT310 ความแม่นยำ: 0.1% |
| คอมพิวเตอร์ | HP ADVANTECH |
|
|
