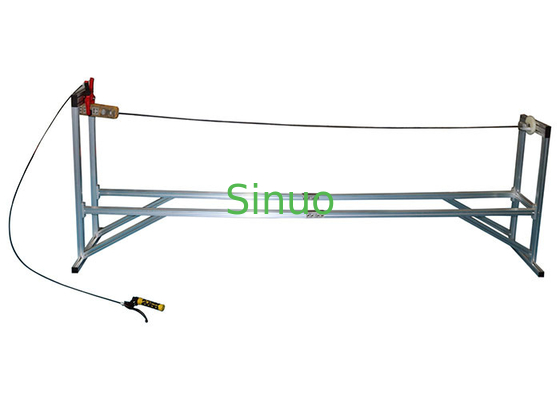

IEC 62196-1 เครื่องทดสอบพหลกและเครื่องเชื่อมรถที่ปล่อยด้วยมือ
| Standard Applied: | IEC 62196-1 2020 | Drop height: | 1000 มม |
| Dropping times: | 8 ครั้ง | Rotating angle: | 45° สามารถหมุนได้ทุกด้าน |
| Equipment size: | ยาว*กว้าง*สูง 2300*500*860มม | Rotating Angle: | ทุกๆ 45° |
| High Light: | เครื่องทดสอบการหลุดของเครื่องเชื่อมรถ,IEC 62196-1 เครื่องทดสอบการหล่นเครื่องเชื่อม,อุปกรณ์การทดสอบรถยนต์พหลกปลดมือ |
||
IEC 62196-1 เครื่องทดสอบพหลกและเครื่องเชื่อมรถที่ปล่อยด้วยมือ
ข้อมูลสินค้า:
อุปกรณ์ทดสอบตรงกับความต้องการของ IEC 62196-1Ed. 4CDV 2020 มาตรา 263รูป 19
ใช้ในการทดสอบความแข็งแรงทางกลของสายพับที่เปลี่ยนกันได้ด้วยสายไฟยืดหยุ่นและเครื่องเชื่อมรถ
หลักการการทดสอบ: ปลายของสายไฟฟรีและเชือกเพิ่มเติมหรืออุปกรณ์ยืดหยุ่นอื่น ๆ ถูกติดกับสายไฟยืดหยุ่น ความยาวรวม 2.25m ติดผนังสูง 1m จากพื้น
ยึดตัวอย่างเพื่อให้สายเคเบิลเป็นระดับ แล้วปล่อยให้มันตกบนพื้นคอนกรีต ทําเช่นนี้แปดครั้ง; สายเคเบิลหมุน 45 ° ทุกครั้งที่มันถูกติดตั้ง
ปริมาตรเทคนิค:
1. ความสูงของการตก:1000 มม.
2เวลาส่ง:8
3มุมหมุน: 45 องศา สามารถหมุนได้ทุกด้าน
4ขนาด: L*W*H 2300*500*860 มิลลิเมตร
|
ความสูงการตก |
1000 มม |
|
ระยะเวลาการปล่อย |
8 ครั้ง |
|
มุมหมุน |
45 °, มันสามารถหมุนในทุกด้าน |
|
ขนาดของอุปกรณ์ |
L*W*H 2300*500*860 มิลลิเมตร |
|
สอดคล้องกับมาตรฐาน |
ขนาดความหนา3รูป 19 |
ขั้นตอนการทดสอบ (ฉบับจาก IEC 62196-1Ed.4CDV 2020 ข้อ 26.3):
สตั๊กที่เปลี่ยนไม่ได้และเครื่องเชื่อมรถยนต์ถูกใช้กับความยาวสั้น (ประมาณ 200 มม.)
ด้านปลายอิสระของสายไฟเชื่อมต่อกับสายไฟยืดหยุ่นด้วยเชือกเพิ่มเติมหรืออุปกรณ์ยืดหยุ่นอื่น ๆ ความยาวรวม 2.25 เมตร และติดต่อกับผนัง 1 เมตรจากพื้นตามที่แสดงในรูป 19.
ยึดตัวอย่างเพื่อให้สายเคเบิลเป็นระดับ แล้วปล่อยให้มันตกบนพื้นคอนกรีต ทําเช่นนี้แปดครั้ง; สายเคเบิลหมุน 45 ° ทุกครั้งที่มันถูกติดตั้ง
