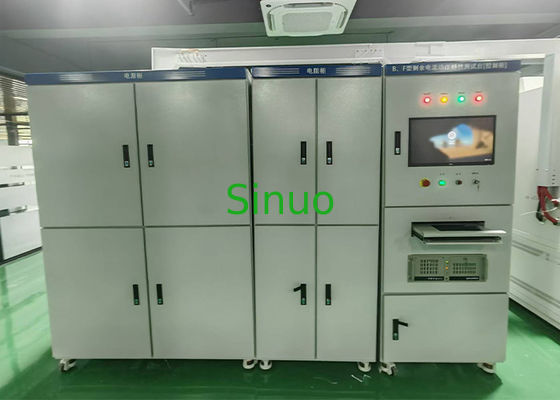

ระบบทดสอบกระแสไฟฟ้ารั่วไหลของเซอร์กิตเบรกเกอร์ IEC 62423 ขนาด 500A

1พลังงานทํางาน: สามเฟสสี่สาย 380V ± 10%

2พลังงานอุปกรณ์: 90KVA

3ความดันออก: บริการโดยผู้ใช้

4. AC ประเภท 50Hz แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แ

20-500A การออกขั้นตอน ระดับความแม่นยํา 1.5 ระดับ

5. A-ype ไฮเวฟ กระแทกเหลือกระแส: 0 °: 5mA-7A, 90 °: 5mA-5A, 135 °: 5mA-2A, ระดับความแม่นยํา: 2.0 ระดับ

6. 150H, 400Hz, 1000Hz กระแสเหลือ: 2mA-10A, ระดับความแม่นยํา: 0.5 ระดับ

7.กระแสไฟฟ้าแบบตรง: 2mA-10A ระดับความแม่นยํา: 1.0 ระดับ

8ความถี่การทดสอบ: 50/60Hz, 150Hz, 400Hz, 700Hz, 1000Hz

9.คลื่นประกอบ (ชนิด F) มีสารประกอบ 10Hz 3.5%,สารประกอบ 50/60Hz 13.8%, 1000Hz,สารประกอบ 13.8%

10ความแม่นยําเวลา: 5mS ความละเอียด 1mS

11.กระแสความแรงสามเฟส: AC 1-125A, การออกแบบจํากัดแบบฝากกัน

12ปริมาตรไฟฟ้า Qingzhi: AC 500V / 5A, ระดับความแม่นยํา: 0.5 ระดับ

13อินเตอร์เฟซการทดสอบอัตโนมัติ:

การแก้ไขรายการการทดสอบโดยอัตโนมัติ และการบันทึกข้อมูลการทดสอบโดยอัตโนมัติ

เนื้อหาการทดสอบ:

• ประเภท AC

(1) 9.9.2, เมื่อไม่มีภาระ, ใช้กระแสที่เหลือในการทดสอบ

(2) 9.9.2.1: เมื่อกระแสที่เหลือเพิ่มขึ้นอย่างต่อเนื่อง ตรวจสอบความถูกต้องของการกระทํา

(3) 9.9.2.2: เมื่อกระแสที่เหลือถูกปิด ตรวจสอบความถูกต้องของการกระทํา

(4) 9.9.2.3: เมื่อกระแส AC ซินูโซอิดล้าทายปรากฏทันใด ตรวจสอบความถูกต้องของการกระทํา

ประเภท S: เมื่อกระแสที่เหลือและเวลาการทดสอบในตารางที่ 2 เพิ่มลงอย่างฉับพลัน ผลิตภัณฑ์จะไม่กระโดด

(5) 9.9.2.4: เมื่อค่ากระแสปัจจุบันที่เหลือระหว่าง 5In และ 500A ปรากฏทันที ตรวจสอบความถูกต้อง

เกรดปัจจุบันคือ: 5A, 10A, 20A, 50A, 100A, 200A, 500A

(6) 9.9.3 เมื่อถูกบรรทุก การทดสอบด้วยกระแสไฟฟ้าที่เหลือ

เมื่อกําลังไฟฟ้าต่ํากว่าปริมาณปริมาณปริมาณปริมาณ9.2.2 และ 99.2.3.

(7) 9.9.5 สถานการณ์การทดสอบพิเศษสําหรับ RCDs ที่หน้าที่การทํางานของมันเกี่ยวข้องกับความกระตุ้นของไฟฟ้า

การทดสอบกับความดัน 0.85 เท่าและ 1.1 เท่าของความดันปริมาณ

• ประเภท

(1) 9.21.1.1 ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าแบบ DC ที่กระแทกเหลือยังคงเพิ่มขึ้น

(2) 9.21.1.2 การตรวจสอบการทํางานที่ถูกต้องในกรณีที่เกิดกระแสไฟฟ้าดั่งเดียวกันที่กระแทกอยู่ทันที

(3) 9.21.1.3 การทํางานถูกต้องภายใต้ภาระ การทดสอบตาม 9 โดยใช้กระแสไฟฟ้าระดับ21.1.1

(4) 9.21.1.4 ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าแบบดันต่อเนื่องที่เหลือถูกวางบนกระแสไฟฟ้าแบบดันต่อเนื่องที่เรียบร้อย 0.006A

• ประเภท F

(1) 9.1.2 ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือรวมเพิ่มขึ้นอย่างต่อเนื่อง

(2) 9.1.3 ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือรวมถูกใช้อย่างฉับพลัน ตรวจสอบเวลาการแตกของ RCD กระแสการทดสอบถูกปรับขนาดเป็น 1.4in x 5in

(3) 9.1.4 ตรวจสอบการทํางานที่ถูกต้องของ RCD แบบ F สี่ขั้วเมื่อกระแสที่เหลือปรากฏเมื่อมีเพียงสองขั้วที่ใช้พลังงาน

ทดสอบผลิตภัณฑ์สี่ขั้วตาม 9.1.2, แต่เพียงทดสอบตัวนําเฉลี่ยและสายหนึ่ง

(4) 9.1.6 ตรวจสอบผลการทํางานภายใต้กระแสที่เหลือในกระแสเข้า ใช้แรงผลักดันด้วยกระแสสูงสุด 10Ind วัด 3 ครั้งในทิศทางไปข้างหน้าและ 3 ครั้งในทิศทางกลับและผลิตภัณฑ์ไม่หลุด.

(5) 9.1.7 ยืนยันความถูกต้องเมื่อกระแสที่เหลือของ DC ที่เต้นถูกผูกกับกระแสที่เรียบ 10mA การผูกกระแสที่เหลือของ DC ที่เรียบ 10mA บนกระแสที่เหลือของ AC ในความถี่ปริมาณที่ระบุ

• ประเภท B

(1) 9.2.1.2 การตรวจสอบความถูกต้องสําหรับกระแสไฟฟ้าซีนูโซอิดอล แอคซัลด้าลของ 1000 Hz และต่ํากว่า

a. เพิ่มช้า ๆ จาก 0.2In ถึงค่าการกระทํากระแสที่เหลือที่ระบุในตาราง 2 ภายใน 30 วินาที

b. ตรวจสอบกระแสตัด หากกระแสที่ระบุในตารางที่ 2 ปรากฏทันใด ลองเวลาการกระแทกของสินค้า

RCD ทั่วไป: T<0.3s RCD แบบ S: 0.13s ≤ T <0.5s

(2) 9.2.1.3 การตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือของ AC ผสมกับกระแสไฟฟ้าที่เหลือของ DC ที่เรียบ

ติดต่อการทํางาน 0.4 เท่าของกระแสที่เหลือที่ระบุบนกระแสที่เหลือ AC (ชนิด AC) ในความถี่ที่ระบุ

กระแสส่วนเหลือ DC เรียบเรียง หรือกระแสส่วนเหลือ DC เรียบเรียง 10mA (ที่ใหญ่กว่า)

(3) 9.2.1.4 การทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือแบบ DC ที่เต้นถูกฝากบนกระแสไฟฟ้าที่เหลือแบบ DC ที่เรียบ

กระแสคงที่ DC ที่เรียบร้อย 0จํานวน 4 เท่าของกระแสการทํางานที่เหลือหมายเลข หรือกระแสที่เหลือ DC แบบเรียบ 10mA (ที่ใหญ่กว่าของทั้งสอง) ถูกวางบนกระแสที่เหลือ AC ของความถี่หมายเลข (ประเภท A)มุม 0°)

(4) 9.2.1.5 ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือแบบ DC ถูกผลิตโดยวงจรปรับระดับสองเฟส

a. เพิ่มกระแสไฟฟ้าจาก 0.2in เป็น 2in เพื่อทดสอบกระแสไฟฟ้าที่ทําให้ผลิตภัณฑ์หลุด

b. ตามค่ากระแสที่ระบุในตารางที่ 1 เพิ่มกระแสการรั่วไหลทันทีและทดสอบเวลาการกระแทกของสินค้า

(5) 9.2.1.6 การตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือแบบตรงกันถูกผลิตในวงจรปรับของเครื่องพลังงานสามเฟส

a. เพิ่มกระแสไฟฟ้าจาก 0.2in เป็น 2in เพื่อทดสอบกระแสไฟฟ้าที่ทําให้ผลิตภัณฑ์หลุด

b. ตามค่ากระแสที่ระบุในตารางที่ 1 เพิ่มกระแสการรั่วไหลอย่างฉับพลันและทดสอบเวลาการกระแทกของสินค้า

(6) 9.2.1.7.1 ตรวจสอบการทํางานที่ถูกต้องโดยไม่มีภาระ เมื่อชะลอกระแสไฟฟ้าที่เหลือแบบ DC

a. เพิ่มช้า ๆ จาก 0.2in เป็น 2in เพื่อทดสอบกระแสกระตุ้นสินค้า

b. การเพิ่มกระแสการรั่วไหลอย่างฉับพลันตามค่ากระแสที่ระบุในตาราง 1 เพื่อทดสอบเวลาการกระแทกของสินค้า

(7) 9.2.1.7.2 ภายใต้ภาระ ตรวจสอบการทํางานที่ถูกต้องด้วยกระแสไฟฟ้า DC ที่เหลือที่เรียบร้อย

ทดสอบกระแสกระแสของผลิตภัณฑ์โดยเพิ่มกระแสจาก 0.2In เป็น 2In อย่างช้า ๆ

(8) 9.2.3 ตรวจสอบการทํางานที่ถูกต้องของ RCD แบบ B แบบสามขั้วและสี่ขั้วเมื่อมีเพียงสองขั้วที่ให้บริการ

ทําการทดสอบตาม 92.1.2 และ 92.1.7.1, จําหน่ายพลังงานเฉพาะเฉพาะและระยะ (ระยะเดียว)

(9) 9.2.4 หลังจากการทดสอบ ตรวจสอบว่า RCD

ได้ถูกกระตุ้นโดยกระแสทดสอบของ 2.5In DC เรียบเรียบ
