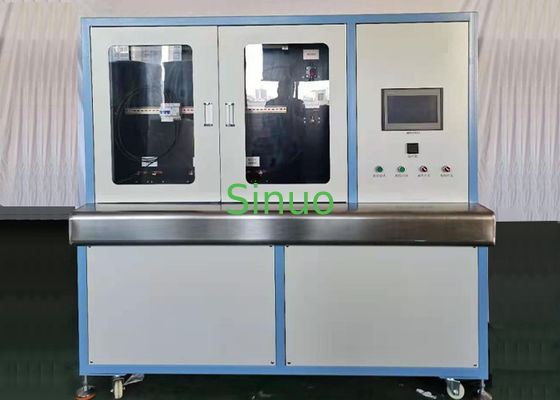

อุปกรณ์ทดสอบการทริปของเซอร์กิตเบรกเกอร์ตามมาตรฐาน IEC60898-1 ข้อ 9.10 (การทดสอบแบบครอบคลุม)

อุปกรณ์ทดสอบการทริปเบรกเกอร์วงจรตามมาตรฐาน IEC60898-1 ข้อ 9.10

ข้อมูลผลิตภัณฑ์:

อุปกรณ์ทดสอบเบรกเกอร์วงจรนี้ได้รับการออกแบบและผลิตตามข้อกำหนดทางเทคนิคที่ลูกค้าให้มา สอดคล้องกับมาตรฐานแห่งชาติของ IEC 60898-1 ข้อ 9.10/ GB10963.1-2005 ข้อ 9.10, GB14048.1-2006 ข้อ 7.2.1 และ JB/T8979-2006 ข้อ 8.13

สามารถทดสอบลักษณะการทริปแบบหน่วงเวลาของเบรกเกอร์วงจรได้: กล่าวคือ ใช้กระแสไฟ 1.13 เท่า, 1.45 เท่า และ 2.55 เท่าของกระแสไฟพิกัด เพื่อทดสอบว่ามีการทริปภายในเวลาที่กำหนดหรือไม่

นอกจากนี้ยังสามารถทดสอบลักษณะการทริปแบบทันทีทันใดของเบรกเกอร์วงจรได้ กล่าวคือ ใช้กระแสไฟ 3~20 เท่าของกระแสไฟพิกัด เพื่อทดสอบว่ามีการทริปภายในเวลาที่กำหนดหรือไม่

เหมาะสำหรับการทดสอบก่อนส่งมอบเบรกเกอร์วงจรแบบมีโครงหุ้มและเบรกเกอร์วงจรขนาดเล็ก เป็นอุปกรณ์ที่จำเป็นสำหรับการทดสอบประสิทธิภาพทางไฟฟ้าของผู้ผลิตเบรกเกอร์วงจร อุปกรณ์นี้มีฟังก์ชันการติดตั้งผลิตภัณฑ์ที่รวดเร็ว การทดสอบอัตโนมัติ และการตัดสินอัตโนมัติ

กล่องอุปกรณ์ประกอบด้วยเหล็กอัลลอยด์อลูมิเนียมคุณภาพสูง แผ่นถูกพ่นด้วยโลหะ และพื้นผิวถูกพ่นด้วยสารป้องกันไฟฟ้าสถิต ป้องกันสนิม และป้องกันการกัดกร่อน ส่วนบนของอุปกรณ์ติดตั้งแผงควบคุม สวิตช์ไฟ และปลายสายไฟของข้อกำหนดต่างๆ (สำหรับการทดสอบการทริปแบบหน่วงเวลา) อุปกรณ์ได้รับการออกแบบอย่างสมเหตุสมผล ใช้งานง่าย ใช้งานง่าย ประสิทธิภาพเชื่อถือได้ และรูปลักษณ์สวยงาม

วิธีการทดสอบ:

อุปกรณ์ทดสอบนี้ใช้หลักการของแรงดันไฟฟ้าต่ำและกระแสไฟสูง ใช้หม้อแปลงแยกกระแสไฟสูงภายในเพื่อส่งออกกระแสไฟ ตั้งค่าขนาดกระแสไฟผ่านหน้าจอสัมผัสเพื่อควบคุมแหล่งกระแสไฟคงที่ และแหล่งกระแสไฟคงที่ควบคุมขนาดแรงดันไฟฟ้าอินพุตหลักของหม้อแปลงเพื่อปรับขนาดกระแสไฟขาออก มีฟังก์ชันการรักษาเสถียรภาพของกระแสไฟโดยอัตโนมัติ ตั้งเวลาทดสอบผ่านหน้าจอสัมผัส และเปรียบเทียบกับเวลาทริปในการทดสอบเพื่อตัดสินคุณภาพของเบรกเกอร์วงจร

กำลังไฟเข้าของอุปกรณ์: สามเฟส 380V/50HZ/10KVA;

ลักษณะการทดสอบของเบรกเกอร์วงจรแบบมีโครงหุ้ม: ลักษณะการทริปแบบทันทีทันใดขนาดเล็ก ลักษณะการทริปแบบหน่วงเวลา การทดสอบอุณหภูมิ

โหมดควบคุม: การควบคุมหน้าจอสัมผัส PLC

พารามิเตอร์ทางเทคนิค:

1. ห้องควบคุมอุณหภูมิ:

• ห้องควบคุมอุณหภูมิรวมกับเครื่องทดสอบเพื่อรักษาอุณหภูมิ: อุณหภูมิห้อง ~ 50 องศา ความละเอียดอุณหภูมิ 0.1 องศา ความเสถียรของอุณหภูมิ ± 1 องศา

2. พารามิเตอร์การทริปแบบหน่วงเวลา:

• กระแสไฟ AC ขาออก: 3~350A;
• แรงดันไฟ AC ขาออก: 0~5V;
• เส้นทางกระแสไฟขาออก: 1 เส้นทาง, หน้าสัมผัสเบรกเกอร์วงจรแบบหลาย P เชื่อมต่อแบบอนุกรมเพื่อทดสอบสวิตช์หลายตัว;
• ทดสอบผลิตภัณฑ์เบรกเกอร์วงจรขนาดเล็ก: 3~125A
• รูปคลื่นกระแสไฟขาออก: คลื่นไซน์ (การแก้ไขความผิดเพี้ยนของรูปคลื่นกระแสไฟของอุปกรณ์ไม่เกิน 5% ข้อผิดพลาดของระบบไม่เกิน 3%)
• โหมดควบคุมกระแสไฟ: การปรับอัตโนมัติ ตั้งค่ากระแสไฟบนหน้าจอสัมผัส;
• ความแม่นยำของกระแสไฟ: ระดับ 0.5;
• ความแม่นยำของแรงดันไฟฟ้า: ระดับ 0.5;
• อัตราส่วนหม้อแปลง: 400/5A;
• เวลาทดสอบ: 1~999999s;
• หลังจากใช้กระแสไฟ 1.13 เท่าแล้ว จะเพิ่มขึ้นเป็น 1.45 เท่าของกระแสไฟใน 5 วินาที;

3. พารามิเตอร์การทดสอบการทริปแบบทันทีทันใด:

• อุปกรณ์ยึด: ใช้ขั้วต่อ วิธีการทันทีทันใดหนึ่งสถานี; ตรงตามเบรกเกอร์วงจร 1-4P
• กระแสไฟขาออก: AC 100A~10000A;
• จำนวนเส้นทางกระแสไฟขาออก: 1 เส้นทาง,
• ความแม่นยำของกระแสไฟ: 5 ระดับ;
• ความละเอียด: 1A
• เวลาทดสอบทันทีทันใด ≤0.2s;
• การตั้งค่าขีดจำกัดบนของเวลาการทำงาน: 1~200ms;
• การตั้งค่าขีดจำกัดล่างของเวลาการทำงาน: 1~200ms;
• สถานีทดสอบ: 1 สถานี
• วิธีการควบคุมอุปกรณ์: PLC + การควบคุมหน้าจอสัมผัส
• เวลาจับเวลา: 1~999ms;
• ฟังก์ชันป้องกัน: ป้องกันไฟฟ้าลัดวงจร ป้องกันการโอเวอร์โหลด ป้องกันการรั่วไหล;
• อุณหภูมิแวดล้อม: 0 ~ +40℃;
• 15) ความชื้นสัมพัทธ์: (20 ~ 90)%RH;
• ขนาดแชสซี: ยาว 100*กว้าง 780*สูง 1600

4. การทดสอบอุณหภูมิ:

• เมื่อเบรกเกอร์วงจรอยู่ภายใต้สภาวะการทำงานปกติและทดสอบตามเงื่อนไขที่ระบุ อุณหภูมิของแต่ละส่วนประกอบจะต้องไม่เกินค่าจำกัดที่ระบุในตารางที่ 7;
• เบรกเกอร์วงจรจะต้องไม่เสียหายจนส่งผลกระทบต่อการทำงานหรือการใช้งานอย่างปลอดภัย;
• การวัดอุณหภูมิ 8 ช่องสัญญาณ ความละเอียดอุณหภูมิ 0.1 องศา;
• สายไฟสำหรับการทดสอบอุณหภูมิ: 1, 1.5, 2, .5, 4, 6, 10, แต่ละข้อกำหนดมีความยาว 1 เมตร, 5 ชิ้นต่อชิ้น;
• สายไฟสำหรับการทดสอบอุณหภูมิ: 16, 25, 50, แต่ละข้อกำหนดมีความยาว 2 เมตร, 5 ชิ้นต่อชิ้น;
• กาวพิเศษสำหรับการทดสอบอุณหภูมิ: 1 ขวด;
• น้ำละลายกาว: 1 ขวด;
• ช่วงการวัด 0~200 องศา;
• รุ่นเทอร์โมคัปเปิล: T type;
• พร้อมการแสดงผลเส้นโค้งอุณหภูมิ; พร้อมตารางบันทึกข้อมูลอุณหภูมิ

ตัวอย่างการแสดงผล:
