IEC 61009-1 เครื่องทดสอบกระแสเหลือสําหรับเครื่องตัดวงจร 500A

IEC 61009-1 เครื่องทดสอบกระแสเหลือสําหรับเครื่องตัดวงจร 500A

ภาพรวมของอุปกรณ์:

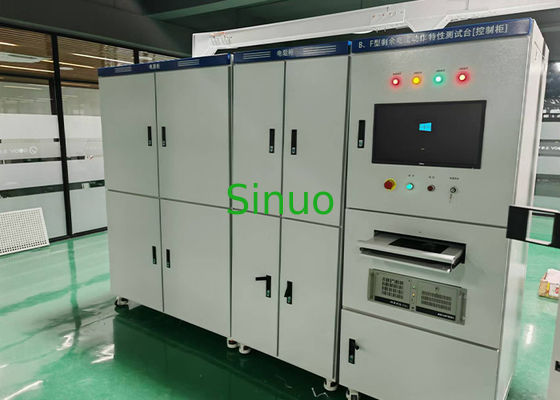

1. ตู้ควบคุมการรั่ว:
ตู้ควบคุมการรั่วไหลประกอบด้วยสามเครื่องทดสอบการรั่วไหล (S1 การรั่วไหลปิด, B ประเภท 10A การรั่วไหล, และ 500A การรั่วไหล) พร้อมกับวงจรควบคุม
มันสนับสนุนการทดสอบอย่างครบถ้วนของทุกชนิดของเครื่องตัดวงจรกระแสที่เหลือ (RCCBs) ที่ใช้อยู่ปัจจุบัน รวมถึง:

• ประเภท AC(50Hz sine wave AC)
• ประเภท(50Hz sine wave AC + DC ที่เต้น)
• ประเภท F(ความถี่แปร AC และคลื่นประกอบ)
• ประเภท B(ประเภททุกฟังก์ชัน)

มันสามารถผลิตและทดสอบรูปแบบต่าง ๆ ของกระแสน้ําเหลือ เช่น

• กระแสไฟฟ้าซีนูโซอิดอล แอคซัลดริสเคชั่น ในความถี่ 150Hz, 400Hz, 1000Hz และต่ํากว่า
• กระแสที่เหลือของ AC ผสมผสานกับกระแสที่เหลือของ DC แบบเรียบ
• กระแสไฟฟ้าที่เหลือแบบดันแบบดันแบบดันแบบดันแบบดัน
• กระแสไฟฟ้าที่เหลือแบบ DC ที่กระแทกที่ผลิตโดยวงจรปรับระดับสองเฟสหรือหลายเฟส
• กระแสคงที่แบบเรียบ

2ระบบควบคุมอัตโนมัติ:
ระบบควบคุมอัตโนมัติประกอบด้วย:

• คอมพิวเตอร์อุตสาหกรรม Advantech (CPU i7, RAM 8G)
• 21จอ LCD ขนาด 0.5 นิ้ว
• HMI แผ่นสัมผัส MCGS
• โมดูลการสกัดปารามิเตอร์ไฟฟ้า Qingzhi
• Omron PLC
• องค์ประกอบควบคุมความดันต่ําต่าง ๆ
• เครื่องแปลงตัวอย่างและชิ้นส่วนรองรับอื่น ๆ

3. 125A กระแสความแรง:
ระบบภาระหน่วยความต้านทานเต็มที่ ปรับได้จาก 1A ถึง 125Aประกอบด้วยตัวต่อรองคู่หลายตัวที่มีค่าเฉพาะ (0.5A, 1A, 2A, 3A, 5A, 10A, 10A, 20A, 40A, 50A)
การสลับภาระถูกควบคุมโดยคอนทัคเตอร์การปรับอัตโนมัติและการทํางานพร้อมกันผ่าน 3 ขั้นตอน.

ปริมาตรเทคนิค

เนื้อหาการทดสอบ

ประเภท AC
(1) เมื่อไม่มีภาระ ใช้กระแสที่เหลือในการทดสอบ

(2) เมื่อกระแสที่เหลือเพิ่มขึ้นอย่างต่อเนื่อง ตรวจสอบความถูกต้องของการกระทํา

(3) เมื่อกระแสที่เหลือถูกปิด ตรวจสอบความถูกต้องของการกระทํา

(4) เมื่อกระแส AC ซินูโซอิดล้าทายปรากฏทันใด การตรวจสอบความถูกต้องของการกระทํา

ประเภท S: เมื่อกระแสที่เหลือและเวลาการทดสอบในตารางที่ 2 เพิ่มลงอย่างฉับพลัน ผลิตภัณฑ์จะไม่กระโดด

(5) เมื่อค่ากระแสเหลือระหว่าง 5in และ 500A ปรากฏทันที, ตรวจสอบความถูกต้อง.
เกรดปัจจุบันคือ: 5A, 10A, 20A, 50A, 100A, 200A, 500A

(6) เมื่อถูกบรรทุก การทดสอบด้วยกระแสที่เหลือ
เมื่อกําลังไฟฟ้าต่ํากว่าปริมาณปริมาณปริมาณปริมาณ9.2.2 และ 99.2.3.

(7) เงื่อนไขการทดสอบพิเศษสําหรับ RCDs ที่ฟังก์ชันการทํางานของมันเกี่ยวข้องกับความเข้มข้นของไฟฟ้า
การทดสอบกับความดัน 0.85 เท่าและ 1.1 เท่าของความดันปริมาณ

ประเภท
(1) ตรวจสอบการทํางานที่ถูกต้องเมื่อปริมาณไฟฟ้า DC ที่เต้นเหลือยังคงเพิ่มขึ้น

(2) การตรวจสอบการทํางานที่ถูกต้องในกรณีที่กระแสไฟฟ้าแบบดันทันที

(3) การทํางานที่ถูกต้องภายใต้ภาระ.21.1.1

(4) ตรวจสอบการทํางานที่ถูกต้องเมื่อปริมาณไฟฟ้าดันด่วนที่เหลือถูกวางบน 0.006

ประเภท F
(1) ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือรวมเพิ่มขึ้นอย่างต่อเนื่อง

(2) ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือรวมถูกใช้อย่างฉับพลัน ตรวจสอบเวลาการแตกของ RCD กระแสการทดสอบถูกปรับขนาดเป็น 1.4in x 5in

(3) ตรวจสอบการทํางานที่ถูกต้องของ RCD แบบ F แบบสี่ขั้วเมื่อกระแสที่เหลือปรากฏเมื่อมีเพียงสองขั้วที่ใช้พลังงาน
ทดสอบผลิตภัณฑ์สี่ขั้วตาม 9.1.2, แต่เพียงทดสอบตัวนําเฉลี่ยและสายหนึ่ง

(4) ตรวจสอบผลงานภายใต้กระแสที่เหลือในกระแสเข้า ใช้แรงผลักดันด้วยกระแสสูงสุด 10Ind วัด 3 ครั้งในทิศทางไปข้างหน้าและ 3 ครั้งในทิศทางกลับและผลิตภัณฑ์ไม่หลุด.

(5) ตรวจสอบความถูกต้องเมื่อกระแสที่เหลือของ DC ที่เต้นถูกฝากกับกระแสที่เรียบร้อย 10mA. ฝากกระแสที่เหลือของ DC ที่เรียบร้อย 10mA บนกระแสที่เหลือของ AC ในความถี่ที่ระบุ

ประเภท B
(1) การตรวจสอบความถูกต้องสําหรับกระแส AC เหลือซีนูโซอิด 1000 Hz และต่ํากว่า
a. เพิ่มช้า ๆ จาก 0.2In ถึงค่าการกระทํากระแสที่เหลือที่ระบุในตาราง 2 ภายใน 30 วินาที
b. ตรวจสอบกระแสตัด หากกระแสที่ระบุในตารางที่ 2 ปรากฏทันใด ลองเวลาการกระแทกของสินค้า
RCD ทั่วไป: T<0.3s RCD แบบ S: 0.13s ≤ T <0.5s
IEC 62423 ระบบการทดสอบกระแสไฟฟ้าเหลือ 500A เครื่องตัดวงจร 0

(2) การตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือของ AC ถูกวางบนกระแสไฟฟ้าที่เหลือของ DC ที่เรียบ
ติดต่อการทํางาน 0.4 เท่าของกระแสที่เหลือที่ระบุบนกระแสที่เหลือ AC (ชนิด AC) ในความถี่ที่ระบุ
กระแสส่วนเหลือ DC เรียบเรียง หรือกระแสส่วนเหลือ DC เรียบเรียง 10mA (ที่ใหญ่กว่า)

(3) การทํางานที่ถูกต้องเมื่อกระแสไฟฟ้าที่เหลือ DC กระแทกอยู่บน DCกระแสเหลือ
IEC 62423 ระบบการทดสอบกระแสไฟฟ้าเหลือ 500A เครื่องตัดวงจร 1
กระแสคงที่ DC ที่เรียบร้อย 0จํานวน 4 เท่าของกระแสการทํางานที่เหลือหมายเลข หรือกระแสที่เหลือ DC แบบเรียบ 10mA (ที่ใหญ่กว่าของทั้งสอง) ถูกวางบนกระแสที่เหลือ AC ของความถี่หมายเลข (ประเภท A)มุม 0°)

(4) ตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือ DC ถูกผลิตโดยวงจร rectifier สองเฟส
a. เพิ่มกระแสไฟฟ้าจาก 0.2in เป็น 2in เพื่อทดสอบกระแสไฟฟ้าที่ทําให้ผลิตภัณฑ์หลุด
b. ตามค่ากระแสที่ระบุในตารางที่ 1 เพิ่มกระแสการรั่วไหลทันทีและทดสอบเวลาการกระแทกของสินค้า
IEC 62423 ระบบการทดสอบกระแสไฟฟ้าเหลือ 500A เครื่องตัดวงจร 2

(5) การตรวจสอบการทํางานที่ถูกต้องเมื่อกระแสที่เหลือของ DC เกิดขึ้นในวงโคจร rectifier ของปัสดุพลังงานสามเฟส
a. เพิ่มกระแสไฟฟ้าจาก 0.2in เป็น 2in เพื่อทดสอบกระแสไฟฟ้าที่ทําให้ผลิตภัณฑ์หลุด
b. ตามค่ากระแสที่ระบุในตารางที่ 1 เพิ่มกระแสการรั่วไหลอย่างฉับพลันและทดสอบเวลาการกระแทกของสินค้า
IEC 62423 ระบบการทดสอบกระแสไฟฟ้าเหลือ 500A เครื่องตัดวงจร 3

(6) ตรวจสอบการทํางานที่ถูกต้องโดยไม่มีภาระเมื่อ smoothing ปัจจุบันเหลือ DC
a. เพิ่มช้า ๆ จาก 0.2in เป็น 2in เพื่อทดสอบกระแสกระตุ้นสินค้า
b. การเพิ่มกระแสการรั่วไหลอย่างฉับพลันตามค่ากระแสที่ระบุในตาราง 1 เพื่อทดสอบเวลาการกระแทกของสินค้า
IEC 62423 ระบบการทดสอบกระแสไฟฟ้าเหลือ 500A เครื่องตัดวงจร 4

(7) ภายใต้ภาระ การตรวจสอบการทํางานที่ถูกต้องด้วยกระแสไฟฟ้าที่เหลือ DC ที่เรียบร้อย
ทดสอบกระแสกระแสของผลิตภัณฑ์โดยเพิ่มกระแสจาก 0.2In เป็น 2In อย่างช้า ๆ

(8) ตรวจสอบการทํางานที่ถูกต้องของ RCD แบบ B สามขั้วและสี่ขั้วเมื่อมีเพียงสองขั้วที่ให้อาหาร
ทําการทดสอบตาม 92.1.2 และ 92.1.7.1, จําหน่ายพลังงานเฉพาะเฉพาะและระยะ (ระยะเดียว)

(9) หลังจากการทดสอบ, ตรวจสอบว่า RCD ถูกกระตุ้นโดยกระแสการทดสอบของ 2.5In DC เรียบเรียบ.

รูปแบบคลื่นผลิตปัจจุบัน

1. ประเภท A 0 °

2ประเภท A 90°

3ประเภท A 135°

4ประเภท AC

5. DC +

6. AV ประเภท 1000Hz

7. DC2P

8คลื่นประกอบ

9เวลาการกระทํา AC300mA

10เวลาการกระทํา DC1000mA
