| MOQ: | 1 |
| ราคา: | Tailored |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 2 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

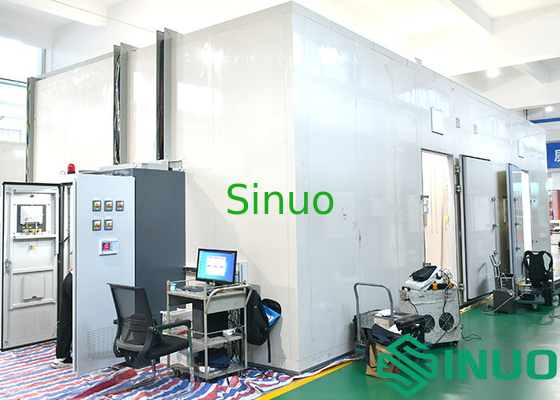

5RT ห้องทดลองอากาศเอ็นตาลปี้ ห้องทดลองการทํางานของเครื่องปรับอากาศ
ภาพรวมระบบ
ห้องทดสอบวิธีการการทดสอบอากาศนี้ ประกอบด้วยห้องข้างในและห้องข้างนอกความสามารถในการทําความร้อนและผลประกอบการอื่น ๆ ของเครื่องปรับอากาศจะถูกทดสอบโดยการทดสอบปริมาตรฐานห้องปฏิบัติการ, เช่น อุณหภูมิ ความดัน และผลประกอบการทางไฟฟ้า อุปกรณ์นี้สามารถใช้ในการทดสอบผลประกอบการของเครื่องปรับอากาศ AC แบบหน้าต่าง, แบบแบ่ง, แบบยืนอิสระและยังสามารถใช้ได้สําหรับการทดสอบที่เกี่ยวข้องกับสภาพการทํางานมาตรฐานอื่น ๆ และการทดสอบที่ขยาย, ตอบสนองความต้องการในการตรวจสอบตัวอย่างสินค้าและการพัฒนาสินค้า
นอกจากนี้ ห้องทดลองที่ مجهزด้วยอุปกรณ์รักษาความปลอดภัยพิเศษ สามารถทดสอบ UUT ที่ใช้สารเย็น R32 ได้เช่นกัน
ในระบบการทดสอบนี้ การทํางานของอุปกรณ์ถูกควบคุมโดยเครื่องควบคุมที่สามารถเขียนโปรแกรมได้ และ HMI ข้อมูลการทดสอบถูกรวบรวมโดยเครื่องเก็บข้อมูลความแม่นยําสูงข้อมูลสามารถโอนได้ในเวลาจริง ไปยังคอมพิวเตอร์ระดับบน เพื่อการประมวลผล, คอมพิวเตอร์จะแสดง, เก็บ, ผลิตและพิมพ์รายงานการทดสอบ
ตามมาตรฐาน
การออกแบบและการทดสอบตามมาตรฐานต่อไปนี้
✅ ISO 5151:2010,
✅ ISO 15042: 2017
SASO 2682 ว่า2016
✅ SASO 2663: 2013
...
ประเภทของ UUT
-ชนิดผนัง
- ประเภทเพดาน
-ชนิด 4 ทาง
-ชนิดรองพื้น
เนื้อหาการทดสอบ
ความจุในการเย็น (T1, T2, T3)
ความจุในการทําความร้อน (สูง ต่ํา ต่ํามาก)
✅ การไหลของอากาศ
ความสามารถในการล้างความชื้น
อัตราการทํางาน
อีเออาร์ ((COP)
อัตราความถี่
ปัจจุบัน
โลเตจ
ความแม่นยําและความสามารถในการวัด
| ความแม่นยําของการวัด | ความแม่นยําของความซ้ํา | |
| วิธีการทดสอบ | เปรียบเทียบกับเครื่องมาตรฐาน | ความเบี่ยงเบนเฉลี่ยจาก 3 การทดสอบเมื่อติดตั้ง |
| รายการ | ||
| ความจุในการเย็น | ± 2% ต่ํากว่า | ± 1% ต่ํากว่า |
| ความจุในการทําความร้อน | ± 2% ต่ํากว่า | ± 1% ต่ํากว่า |
ขนาดห้อง
ขนาดภายนอก (มม.): ขึ้นอยู่กับการออกแบบจริง
-ห้อง A (5RT ห้องข้างใน) ขนาด (มม.): ขึ้นอยู่กับการออกแบบจริง
-ห้อง B (ห้องข้างนอก 5RT) ขนาด (มม.): ขึ้นอยู่กับการออกแบบจริง
วัสดุ: δ = 100 มิลลิเมตรความแข็งแรง โพลียูเรธานฟองกันหนาว, 0.6t ผนังเหล็กสีบนผนังภายในและภายนอกและเพดาน, ID ห้อง 2.5t พื้นเหล็กไร้ขัดเคลือบด้วย 0.6t ผนังเหล็กสี,ห้องปฏิบัติการ 3พื้นสแตนเลสขนาด 0.0 ตัน ปกด้วยแผ่นสแตนเลสสี 0.6 ตัน
ประตู: ประตูเดียว (mm): 1200W × 2500H, ((2 ชุด);
️หน้าต่างการชม ((มม): 400W × 500H, ((2 ชุด)
สภาพการทดสอบหลัก:
| ไม่ | วัตถุการทดสอบ | ด้านใน ((°C) | ด้านนอก ((°C) | |||
| ผักกาดแห้ง | ผักกาด | ผักกาดแห้ง | ผักกาด | |||
| 1 | การปรับระดับความเย็น | T1 | 27 | 19 | 35 | 24 |
| T2 | 21 | 15 | 27 | 19 | ||
| T3 | 29 | 19 | 46 | 24 | ||
| 2 | ระดับความเย็นสูงสุด | T1 | 32 | 23 | 48 | 32 |
| T2 | 27 | 19 | 35 | 24 | ||
| T3 | 32 | 23 | 52 | 31 | ||
| 3 | เงียบ | T1 | 21 | 15 | 21 | 15 |
| T2 | 21 | 15 | 10 | 8 | ||
| T3 | 21 | 15 | 21 | 15 | ||
| 4 | ระดับความเย็นอย่างน้อย | 21 | 15 | 18 | 12 | |
| 5 | ห้องกั้น เหงื่อ | 27 | 24 | 27 | 24 | |
| 6 | ระดับความร้อน | สูง | 20 | 15 | 7 | 6 |
| ต่ํา | 20 | 15 | 2 | 1 | ||
| ต่ํามาก | 10 | 8 | - 5 | -6 | ||
| 7 | ความร้อนสูงสุด | 27 | 19 | 24 | 18 | |
| 8 | ความร้อนขั้นต่ํา | 20 | 15 | - 7 | - 8 | |
| 9 | อัตโนมัติลดน้ําแข็ง | 20 | 12 | 2 | 1 | |
|
|
