อุปกรณ์เสริมสำหรับรถยนต์ไฟฟ้า อุปกรณ์ทดสอบการเยื้องศูนย์ของปลั๊กชาร์จ IEC62196-3
| Test station: | สถานีเดียว | Drive mode: | เซอร์โวมอเตอร์ |
| Force: | 0-500N | Force holding time: | 0-999.9วินาที |
| Interval time: | 0-999.9วินาที | Power: | ไฟฟ้ากระแสสลับ 220V, 60Hz |
| Dimensions: | 100มม.×400มม.×1500มม | Weight: | Approx. ประมาณ 150kgs 150กก |
| High Light: | เครื่องมือทดสอบการเยื้องศูนย์ของปลั๊กชาร์จ,เครื่องมือทดสอบการเยื้องของปลั๊กสำหรับชาร์จรถยนต์,อุปกรณ์ทดสอบยานพาหนะ IEC62196-3 |
||

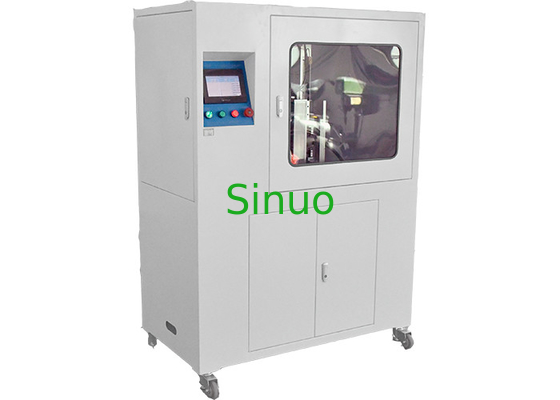

อุปกรณ์เสริมสำหรับรถยนต์ไฟฟ้าเครื่องทดสอบการเยื้องศูนย์ของปลั๊กชาร์จ IEC62196-3
ภาพรวมผลิตภัณฑ์สำหรับเครื่องมือทดสอบการเยื้องศูนย์:
เครื่องมือทดสอบความไม่ตรงแนวนี้สอดคล้องกับ IEC62196-3 ข้อ 36.3 รูปที่ 18
พารามิเตอร์ทางเทคนิคสำหรับเครื่องมือทดสอบการเยื้องศูนย์:
| พลัง | ไฟฟ้ากระแสสลับ 220V, 60Hz |
| วิธีการควบคุม | การควบคุม PLC การทำงานของหน้าจอสัมผัส |
| สถานี | หนึ่ง |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ 2 ชิ้น X และ Y |
| บังคับ | 0-500N |
| เวลาถือครองแรง | 0-999.9วินาที |
| ช่วงเวลา | 0-999.9วินาที |
| บังคับให้ใช้ทิศทาง | -X, +X, -Y, +Y |
| ตัวยึดสำหรับติดตั้งชิ้นงานทดสอบ | ความชัน 30° ความสูงจากพื้น 1,000 มม |
| ขนาดโดยรวมของอุปกรณ์ | 100มม.×400มม.×1500มม.,150กก |
ในระหว่างการทดสอบการเพิ่มอุณหภูมิ หลังจากอุณหภูมิคงที่ทันที อุปกรณ์เสริมจะต้องรับภาระทางกลภายนอกตามที่แสดงในรูปที่ 18
ใช้มาตรวัดแรง ป้อนโหลด 100 นิวตันที่มีค่าความคลาดเคลื่อน -0/+10 นิวตันตามที่แสดงในรูปที่ 19 ในแต่ละทิศทางควรใช้โหลดเป็นเวลาอย่างน้อย 1 นาทีหลังจากการใช้งานโหลดนี้ ควรนำโหลดออกเป็นเวลา 10 วินาที และโหลดซ้ำในทิศทางถัดไปภายใน 10 วินาทีกระบวนการนี้จะดำเนินต่อไปจนกว่าจะใช้โหลดใน 4 ทิศทาง (-X, +X, -Y, +Y) ดังแสดงในรูปที่ 19
อุปกรณ์นี้ใช้โต๊ะเลื่อน X, Y (รูปที่ 19) ซึ่งขับเคลื่อนด้วยเซอร์โวมอเตอร์และตรวจสอบโดยเซ็นเซอร์ค่าแรงเมื่อค่าแรงถึงเวลาที่กำหนดสำหรับการรับแรงคงที่โดยอัตโนมัติ มันจะเปลี่ยนไปยังทิศทางอื่นโดยอัตโนมัติสำหรับการทดสอบ
