IEC60456 ระบบจ่ายน้ำสำหรับการทดสอบประสิทธิภาพของเครื่องซักผ้า

IEC60456 ระบบจ่ายน้ำสำหรับการทดสอบประสิทธิภาพของเครื่องซักผ้า

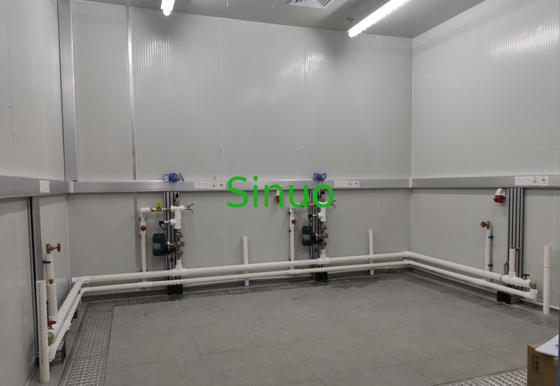

ภาพรวมของระบบ

ระบบทดสอบประกอบด้วยอุปกรณ์บำบัดคุณภาพน้ำ อุณหภูมิคงที่ อุปกรณ์จ่ายน้ำแรงดันคงที่ และระบบควบคุม

มาตรฐานที่ใช้บังคับ

IEC 60456 เครื่องซักผ้าสำหรับใช้ในครัวเรือน - วิธีการวัดประสิทธิภาพ

หรือเทียบเท่ามาตรฐานภายในประเทศและต่างประเทศอื่นๆ

องค์ประกอบหลัก

ห้องทดสอบประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

1. ส่วนประสิทธิภาพ

2.ส่วนอุปกรณ์

3.ส่วนควบคุม

ส่วนประสิทธิภาพประกอบด้วยส่วนต่อไปนี้:

1. ชุดห้องฉนวนคลังสินค้า (จัดทำโดยลูกค้า);

2. ตำแหน่งทดสอบ (สามารถวางเครื่องอ้างอิงในตำแหน่งใดก็ได้จาก 4 ตำแหน่ง);

3. เครื่องอ้างอิงแบบดรัมหนึ่งเครื่องและเครื่องอ้างอิงแบบพัลเซอร์หนึ่งเครื่อง (ลูกค้าควรจัดเตรียมเครื่องอ้างอิง)

4. ตำแหน่งทดสอบแต่ละตำแหน่งมีน้ำเย็นหนึ่งทางและน้ำร้อนหนึ่งทาง พร้อมทางน้ำ วาล์ว และก๊อกน้ำที่เข้าชุดกัน

5.แต่ละตำแหน่งทดสอบมีเซ็นเซอร์สำหรับวัดอุณหภูมิสิ่งแวดล้อม อุณหภูมิของน้ำ แรงดันน้ำ (ใช้ร่วมกันใน 4 ตำแหน่งทดสอบ) และอัตราการไหล

6.แต่ละตำแหน่งทดสอบมีเครื่องมือวัดพารามิเตอร์ไฟฟ้าสำหรับวัดแรงดัน กระแส กำลังไฟฟ้า ฯลฯ

7. แต่ละตำแหน่งทดสอบมีเทอร์โมคัปเปิล 6 ช่อง

8.แต่ละตำแหน่งทดสอบมี 1 ซ็อกเก็ตสำหรับไฟหลักและ 1 ซ็อกเก็ตสำหรับพลังงานความถี่ตัวแปร

9.รางระบายน้ำและตะแกรง (จัดเตรียมโดยลูกค้า)

10.ชุดเครื่องปรับอากาศแบบอุณหภูมิและความชื้นคงที่ (จัดเตรียมโดยลูกค้า)

11.ชุดฝ้าและท่อลมแบบแขวน (ลูกค้าจัดเตรียม)

12.ชุดระบบไฟภายในอาคาร (จัดเตรียมโดยลูกค้า)

ส่วนอุปกรณ์

1.หนึ่ง0.5m³/hเครื่องทำน้ำบริสุทธิ์;

2.ชุดถังเก็บน้ำอุณหภูมิคงที่ภายในถังสแตนเลส0.5m³;

3.ชุดปั๊มความร้อนอุณหภูมิต่ำ;

4.ชุดระบบบำบัดน้ำหมุนเวียน

5.ชุดระบบปรับความกระด้างของน้ำอัตโนมัติ

6. ระบบจ่ายไฟสำหรับอุปกรณ์สนับสนุน

7.2 ชุดกล่องเครื่องมือที่เกี่ยวข้อง

ส่วนควบคุม

1.หนึ่งตู้ควบคุม;

2.ชุดคอมพิวเตอร์และระบบควบคุม

3. เครื่องพิมพ์หนึ่งเครื่อง (การพิมพ์สี HP)

4. เอาต์พุตเฟสเดียว 15kW หนึ่งตัวของแหล่งจ่ายไฟความถี่ตัวแปร (แชร์โดย 4 ตำแหน่งทดสอบ);

5.ชุดโต๊ะคอมพิวเตอร์และเก้าอี้ (จัดเตรียมโดยลูกค้า)

ทดสอบเนื้อหาและขอบเขต

UUT ที่เหมาะสม:

1. ขนาดเครื่องที่ทดสอบไม่เกิน (กว้าง × ลึก × สูง): 1000 มม. × 1000 มม. × 1500 มม.

รายการทดสอบ:

1.การใช้ไฟฟ้า

2. ปริมาณการใช้น้ำ

แหล่งจ่ายไฟและแหล่งจ่ายไฟความถี่ตัวแปร:

1. แหล่งจ่ายไฟสำหรับห้องปฏิบัติการ: ลูกค้าจัดหา 50kVA ให้กับตู้ควบคุมไฟฟ้าของฝ่าย B

2. แหล่งจ่ายไฟของเครื่องภายใต้การทดสอบ: เฟสเดียวตัวแปรความถี่ควบคุมแหล่งจ่ายไฟ 15kVA;

ข้อกำหนดคุณลักษณะของพลังงานทดสอบ: ความเสถียรของแรงดันไฟฟ้า: ≤1%;ความเสถียรของความถี่: ≤0.5%

รายการอุปกรณ์โดยละเอียด

โครงสร้างและพารามิเตอร์ทางเทคนิคหลัก

อุณหภูมิคงที่และระบบจ่ายน้ำแรงดันคงที่:

ตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องของเครื่องซักผ้า ข้อกำหนดที่แตกต่างกันของเครื่องซักผ้ามีข้อกำหนดอุณหภูมิน้ำที่แตกต่างกันในระหว่างการทดสอบเพื่อให้เป็นไปตามข้อกำหนดและอำนวยความสะดวกในการใช้งาน ระบบจ่ายน้ำได้ให้เอาต์พุตการจ่ายน้ำหนึ่งตำแหน่งถึง 4 ตำแหน่งการทดสอบน้ำอุณหภูมิคงที่ใช้วิธีการทำความร้อนของปั๊มความร้อนช่วยหมุนเวียนภายใน และติดตั้งถังเก็บน้ำฉนวนถังสแตนเลสด้านในขนาด 0.5 ลบ.ม.สามารถปรับอุณหภูมิน้ำ ความดัน และความกระด้างได้

1. ช่วงอุณหภูมิของน้ำ: 10 ~ 60 ° C ± 1 ° C;

2. ช่วงแรงดันน้ำ: 0.24 ± 0.05Mpa;

3. ช่วงความกระด้างของน้ำ: 0 ~ 5 ± 0.2mmol/l ปรับอัตโนมัติ (ตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องสำหรับเครื่องซักผ้า คุณภาพน้ำประปาของเครื่องซักผ้าที่ทดสอบต้องเป็นไปตามดัชนีความกระด้างของน้ำที่ต้องการ ระบบนี้ใช้ เครื่องทำน้ำบริสุทธิ์สำหรับจ่ายน้ำ: น้ำประปาถูกกรองด้วยทรายควอทซ์และถ่านกัมมันต์ ผ่านเมมเบรน RO รีเวิร์สออสโมซิส ผ่านกระบวนการต่างๆ เช่น การกำจัดไอออน EDI น้ำแมกนีเซียมซัลเฟต แคลเซียมคลอไรด์ไดไฮเดรต เบกกิ้งโซดา และสารเคมีอื่นๆ เพิ่มลงในน้ำบริสุทธิ์เพื่อปรับคุณภาพน้ำให้ถูกต้องตามช่วงที่กำหนดโดยมาตรฐานหลังจากชุดการทำให้บริสุทธิ์และการปรับคุณภาพน้ำของการทดสอบแต่ละครั้งสามารถเป็นไปตามมาตรฐานการทดสอบที่ต้องการความกระด้าง);

4. เครื่องทำน้ำบริสุทธิ์: 0.5 m³/h;

5. ตำแหน่งการทดสอบประสิทธิภาพการจ่ายน้ำ 4 ทางนั้นมาพร้อมกับเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้า การวัดอุณหภูมิของน้ำประปา และแรงดันน้ำประปา

แผนผังของการจ่ายน้ำอุณหภูมิคงที่ (สำหรับอ้างอิง)

แผนผังของการจ่ายน้ำของสถานี (สำหรับอ้างอิง)

ระบบควบคุมและการวัดค่าพารามิเตอร์:

ระบบควบคุมและการวัดค่าพารามิเตอร์ส่วนใหญ่ประกอบด้วย "เครื่องมือแสดงผลพารามิเตอร์และตู้ควบคุมการทำงาน" และ "ระบบประมวลผลข้อมูลคอมพิวเตอร์"

ตู้ควบคุม:

ควบคุมการดำเนินการทดสอบต่างๆ และวัดค่าพารามิเตอร์ต่างๆ โดยตรง เช่น อุณหภูมิและความชื้นของสภาพแวดล้อมในห้องปฏิบัติการ ปริมาณการใช้น้ำ การใช้ไฟฟ้า แรงดันน้ำ และอุณหภูมิน้ำของเครื่องซักผ้าที่ทดสอบแล้วผ่านเซ็นเซอร์ และส่งไปยังเครื่องมือเพื่อแสดงผลเครื่องมือควบคุมหลัก เซ็นเซอร์ ตัวรวบรวมข้อมูล ฯลฯ ทั้งหมดใช้ผลิตภัณฑ์แบรนด์เนมที่มีความแม่นยำสูงเพื่อรับรองความน่าเชื่อถือของข้อมูลและความแม่นยำในการทดสอบพารามิเตอร์มีดังนี้:

1. การวัดอุณหภูมิและความชื้นแวดล้อม: อุณหภูมิ -10 ~ 60 ° C ± 1 ° C ความชื้น 5 ~ 95% ± 3%

2. การวัดค่าไฟฟ้าของเครื่องซักผ้า:

รุ่น: Yokogawa WT310 เครื่องวัดมัลติฟังก์ชั่น (พร้อมฟังก์ชันฮาร์โมนิก)

ข้อมูลจำเพาะ: แรงดันไฟ กระแสไฟ พลังงาน

ความแม่นยำในการวัด: อ่าน 0.25% FS+±0.25

3. การวัดแรงดันน้ำ: 0 ～ 0.5MPa ± 0.5% FS;

4. การวัดอุณหภูมิน้ำ: 0 ～ 100 ° C ± 1 °;

5. การวัดการไหลของน้ำ: 3 L/min～100L/min±0.5%FS;

ไดอะแกรมแผงตู้ควบคุม (สำหรับอ้างอิงเท่านั้น)

ระบบประมวลผลข้อมูล:

1.คอมพิวเตอร์: Lenovo

2. การ์ดเก็บข้อมูลสำคัญ การ์ดสื่อสาร ฯลฯ ทั้งหมดใช้ผลิตภัณฑ์แบรนด์เนมที่มีความแม่นยำสูงเพื่อให้มั่นใจในความน่าเชื่อถือของข้อมูลและการทดสอบความถูกต้อง

3. อินเทอร์เฟซหน้าต่างซอฟต์แวร์จะแสดงเป็นภาษาจีน/อังกฤษมีอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรที่เป็นมิตร ซึ่งสามารถบันทึกและจัดเก็บข้อมูลในแบบเรียลไทม์ ทำงานแบบไร้กระดาษได้อย่างสมบูรณ์ ใช้งานง่าย การทำงานที่เสถียรและความน่าเชื่อถือสูง

4. ข้อมูลที่เก็บรวบรวมโดยตรงผ่านการสื่อสาร ได้แก่ อุณหภูมิและความชื้นแวดล้อมในห้องปฏิบัติการ แรงดันไฟ กระแสไฟฟ้า ไฟฟ้า แรงดันน้ำ อุณหภูมิของน้ำ ปริมาณน้ำ

5. คอมพิวเตอร์จะคำนวณและประมวลผลข้อมูลที่รวบรวมโดยตรงและป้อนข้อมูลด้วยตนเองโดยอัตโนมัติ และสร้างรายงานและบันทึกผลลัพธ์โดยอัตโนมัติ

รูปภาพสำหรับอ้างอิง

อินเทอร์เฟซซอฟต์แวร์ระบบบำบัดน้ำเสีย (สำหรับอ้างอิง)

อินเทอร์เฟซซอฟต์แวร์น้ำประปา (สำหรับอ้างอิง)
