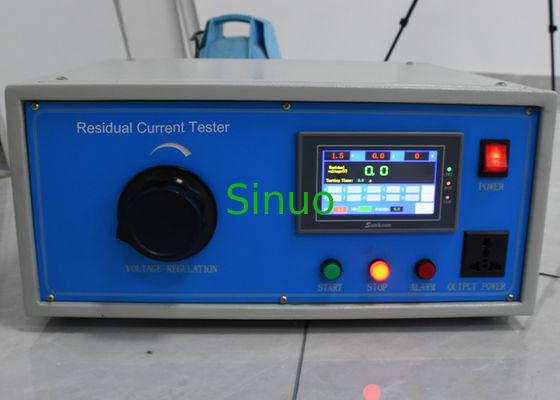

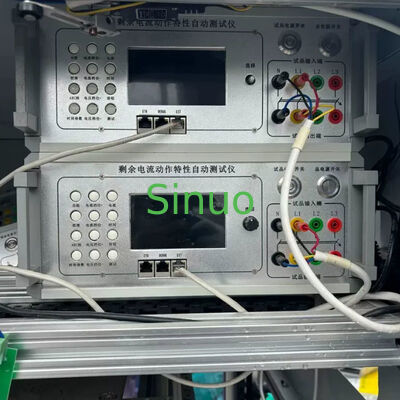

เครื่องทดสอบลักษณะการทำงานของอุปกรณ์ป้องกันกระแสเหลือ IEC 61009-1
| Applied Standards: | IEC61009-1, IEC60898-1, IEC61008-1 | Current Voltage Accuracy: | คลาส 1; C: 0.1ma; V: 0.1V |
| Power Consumption: | สูงสุด 1500W | Current Output Range: | AC： 5 ~ 2000ma |
| Timing Accuracy: | 5ms ความละเอียด 1ms | Output Voltage: | เอซี 3 พีเอช 10~415V |
| High Light: | ห้องทดสอบ Anechoic EMC,ห้องทดสอบ CISPR25 EMC,ห้องทดสอบ ESA EMC ยานยนต์ |
||
IEC 61009-1 เครื่องทดสอบลักษณะการกระทําของอุปกรณ์ป้องกันกระแสเหลือ
ภาพรวมระบบ:
อุปกรณ์ทดสอบตรงกับความต้องการมาตรฐานของ IEC 61009-1:2012, IEC 60898-1:2015, IEC 61008-1:2010เป็นต้น
มันใช้สําหรับการตรวจสอบโดยอัตโนมัติลักษณะการทํางานของเครื่องตัดวงจรที่มีการรั่วไหลเล็ก ๆ และตรวจสอบผลงานความปลอดภัยของเครื่องตัดวงจรอุปกรณ์ใช้ ARM-7 ระบบประมวลผลความเร็วสูงเป็นหลักอุปกรณ์พร้อมกับเครื่องปรับค่า A / D ที่มีประสิทธิภาพจริงความเร็วสูง เครื่องกําเนิดสัญญาณซีนูโซอิด DSS และเครื่องขยายกําลังด้วยการติดตามสายไฟฟ้า เครื่องแสดงผลผลิตกระแสไฟฟ้าโดยอัตโนมัติและสามารถดําเนินการปัจจุบัน, เวลาการกระทํา ฯลฯ
ลักษณะ:
- 24 บิต ความเร็วสูงและความแม่นยําสูง true RMS AD การแปลง, การเก็บตัวอย่างแม่นยําของกระแสไฟฟ้าและความแรงดันการทํางาน
โปรเซสเซอร์ความเร็วสูงเพื่อตัวอย่างการกระทําอย่างแม่นยํา
รองรับโปรต็อกอลสื่อสารแบบมาตรฐาน Modbus-RTU
✓ สนับสนุนการเลือกกระแสทํางานอย่างรวดเร็วสําหรับผลิตภัณฑ์ประเพณี และการกําหนดกระแสทํางานแยกสําหรับผลิตภัณฑ์ที่ไม่ประเพณี
โปรเซสเซอร์ 32 บิท ที่ใช้ในระบบ และทํางานความเร็วสูง
อินเตอร์เฟซการสื่อสารแบบเรียงลําดับ RS232/485 อัตราการสื่อสารแบบเรียงลําดับเต็ม อัตราการสื่อสารแบบเรียงลําดับสูงสุดสามารถถึง 115200bps
การป้องกันการแยกสําหรับสัญญาณเข้าและออก การทํางานปลอดภัย
✅ การออกแบบ WDT ที่ควบคุมโปรแกรมและฮาร์ดแวร์ เพื่อให้ระบบมั่นคง
ปริมาตรการตั้งค่าถูกบันทึกไว้ในความทรงจําแฟลช ซึ่งจะไม่สูญเสียเมื่อไฟฟ้าถูกปิด และจะเก็บไว้อย่างถาวร
✅ การออกแบบโปรแกรมและฮาร์ดแวร์ที่ป้องกันการยับยั้ง สามารถปรับตัวได้ต่อสถานการณ์ที่มีสภาพแวดล้อมไฟฟ้าแม่เหล็กที่รุนแรง
ปริมาตรเทคนิค:
| รุ่น | SN2502 |
| แพลตฟอร์มตรวจจับ | อุปกรณ์นี้มีชุดการทดสอบอินเตอร์เฟซตัดวงจรป้องกันการรั่วไหล 3 ขั้นตอนและสถานีตรวจสอบสามารถทดสอบเป็นอิสระ. |
| การบริโภคกําลังทํางาน | ขนาดสูงสุด 500W |
| ความแม่นยําของแรงดันในปัจจุบัน | ประเภท 1 ความละเอียดของกระแส 0.1mA ความละเอียดของแรงดัน 0.1V |
| ระยะการออกปัจจุบัน | AC:5 ~ 2000mA |
| ความดันออก | 0 ~ 250V |
| ความ แม่นยํา ใน เวลา | 5mS ความละเอียด 1mS |
| การเลือกระยะประเภท A | 0 องศา (2000mA), 90 องศา (2000mA), 135 องศา (30mA) |
| ตัวชี้ | เครื่องสวิทช์พลังงานของอุปกรณ์ใช้สวิทช์ล็อคตัวเองที่มีไฟชี้วัด และไฟบนสวิทช์จะส่องเมื่อสวิทช์เปิดมีไฟชี้วัดการทํางานบนแผ่นอุปกรณ์และไฟชี้วัดจะเปิดเมื่ออุปกรณ์ทํางาน |
| ขนาด | 430mm × 370mm × 280mm |
| น้ําหนัก | ประมาณ 30 กิโลกรัม |
