| MOQ: | 1 |
| ราคา: | Tailored |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 2 เดือน |
| วิธีการชำระเงิน: | T / T |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |
30K BTU ห้องปฏิบัติการทดสอบรหัสเดียว
ภาพรวมของระบบ

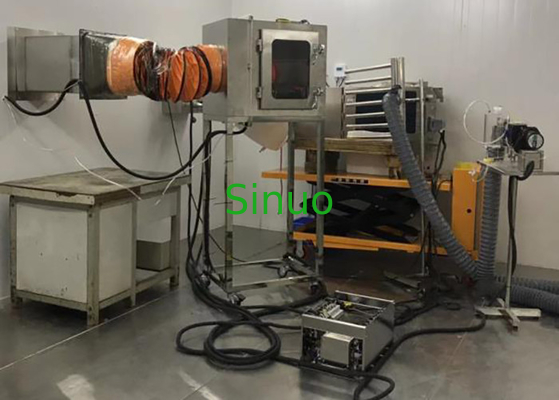

ห้องปฏิบัติการแคลอรีมิเตอร์วิธีการเอนทาลปีอากาศนี้ออกแบบและผลิตโดยประกอบด้วยห้องด้านข้างในร่ม 1 ห้อง (ห้อง A) และห้องด้านข้างกลางแจ้ง 1 ห้อง (ห้อง B)ความสามารถในการทำความเย็น ความจุความร้อน และประสิทธิภาพอื่นๆ ของเครื่องปรับอากาศได้รับการทดสอบโดยวิธีการทดสอบพารามิเตอร์ในห้องปฏิบัติการ เช่น อุณหภูมิ ความดัน และประสิทธิภาพทางไฟฟ้าการติดตั้งนี้สามารถใช้เพื่อทดสอบประสิทธิภาพของเครื่องปรับอากาศแบบ AC แบบหน้าต่าง, แบบแยกส่วน, แบบตั้งอิสระและแบบคาสเซ็ตติดเพดาน และแบบท่อลม นอกจากนี้ยังสามารถใช้สำหรับการทดสอบที่เกี่ยวข้องกับสภาพการทำงานมาตรฐานอื่นๆ และการทดสอบแบบขยายตามข้อกำหนด ความจำเป็นในการตรวจสอบการสุ่มตัวอย่างผลิตภัณฑ์และการพัฒนาผลิตภัณฑ์ห้องปฏิบัติการมีหนึ่งสถานีซึ่งสามารถทดสอบต้นแบบ 3 เฟสได้ 1 ชุดไม่เกิน 30KBtu
ในระบบทดสอบนี้ การทำงานของอุปกรณ์จะถูกควบคุมโดยตัวควบคุมที่ตั้งโปรแกรมได้และ HMI ข้อมูลการทดสอบการทำงานจะถูกเก็บรวบรวมโดยตัวรวบรวมข้อมูลที่มีความแม่นยำสูง ข้อมูลสามารถถ่ายโอนแบบเรียลไทม์ไปยังคอมพิวเตอร์ระดับบนเพื่อการประมวลผล คอมพิวเตอร์ แสดง จัดเก็บ ส่งออก และพิมพ์รายงานการทดสอบ
ตามมาตรฐาน
ออกแบบและทดสอบตามมาตรฐานดังต่อไปนี้
► ISO 5151:2010, ISO 13253
► IEC 60335-2-40
► JISB 8615, JISB8616
ประเภทของ UUT
-แยกประเภท
-ประเภทหน้าต่าง
- แบบตั้งอิสระ
- ชนิดตลับฝ้าเพดาน
-ประเภทท่อ
- เครื่องปรับอากาศความถี่อินเวอร์
เนื้อหาทดสอบ
► ความจุความเย็นสูงสุด (T1, T2, T3)
► ความจุความร้อนสูงสุด (สูง ต่ำ ต่ำพิเศษ)
► กระแสลม
► ความสามารถในการลดความชื้น
►กำลังไฟฟ้าเข้า
► EER(ตำรวจ)
► ความถี่
► ปัจจุบัน
► แรงดันไฟ
ความแม่นยำในการวัดและการทำซ้ำ
| ความแม่นยำในการวัด | ความแม่นยำในการทำซ้ำ | |
| วิธีการทดสอบ | เทียบกับเครื่องมาตรฐาน | ค่าเบี่ยงเบนเฉลี่ยจากการทดสอบ 3 ครั้งเมื่อติดตั้งแล้ว |
| รายการ | ||
| ความจุความเย็น | ±2％ ด้านล่าง | ±1％ ด้านล่าง |
| ความจุความร้อน | ±2％ ด้านล่าง | ±1％ ด้านล่าง |
ขนาดห้อง
► ขนาดภายนอก (มม.): 12500W×4000D×3500H;(มีห้องควบคุมและห้องเครื่อง)
-ห้อง A (ห้องข้างห้องในร่ม 30K) ขนาด (มม.): 5000W×4000D×3500H;
-ห้อง B (ห้องข้าง 30K กลางแจ้ง) ขนาด (มม.): 4000W×4000D×3500H;
► วัสดุ: δ = ฉนวนโพลียูรีเทนโฟมแข็ง 100 มม., แผ่นเหล็กสี 0.6 ตันที่ผนังและเพดานภายในและภายนอก, พื้นห้องไอดี 2.5 ตัน สแตนเลสหุ้มด้วยแผ่นเหล็กสี 0.6 ตัน, พื้นสแตนเลส OD ห้อง 3.0t ปูด้วย 0.6 ตัน แผ่นเหล็กสี
► ประตู: ประตูเดียว (มม.): 1200W × 2500H (2 ชุด);
► ดูหน้าต่าง (มม.): 400W × 500H (2 ชุด)
|
|
