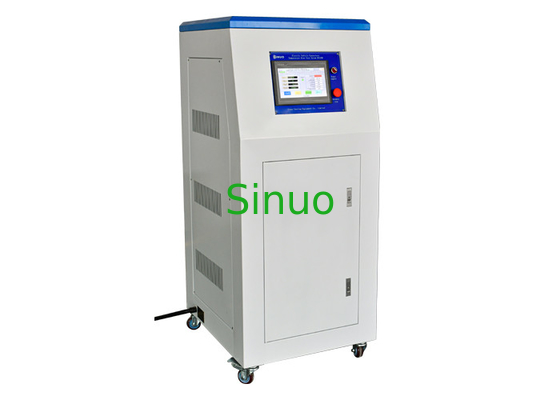

IEC 62196-1 ตัวเชื่อมต่อยานพาหนะ 400A อุปกรณ์ทดสอบอุณหภูมิที่เพิ่มขึ้น
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | ข้อ 24 |
| Test Content: | อุณหภูมิสูงขึ้น | Control Method: | บมจ |
| Test Channels: | 8 ช่อง | Output Current: | แม็กซ์ 400.0A |
| Output Voltage: | ไฟฟ้ากระแสสลับ 5V | Temperature Measurement Range: | 0 ~ 400 ° C |
| High Light: | 400A อุปกรณ์ทดสอบอุณหภูมิที่เพิ่มขึ้น,IEC 62196-1 อุปกรณ์ทดสอบอุณหภูมิที่เพิ่มขึ้น,ตัวเชื่อมต่อยานพาหนะอุปกรณ์ทดสอบอุณหภูมิเพิ่มขึ้น |
||
IEC 62196-1 ตัวเชื่อมต่อยานพาหนะ 400A อุปกรณ์ทดสอบอุณหภูมิที่เพิ่มขึ้น
ภาพรวมอุปกรณ์:
ระบบทดสอบการเพิ่มอุณหภูมินี้เป็นไปตามข้อกำหนดมาตรฐานของ IEC 62196-1: 2020 ข้อ 24, IEC 60309-1: 2012 ข้อ 22 เป็นต้น
เหมาะสำหรับการตรวจหาการทดสอบการเพิ่มขึ้นของอุณหภูมิหลังจากที่ปลั๊กอินเทอร์เฟซของกองชาร์จและซ็อกเก็ตผ่านกระแสไฟฟ้าที่กำหนด และการประเมินความร้อนของพื้นผิวของอุปกรณ์ไฟฟ้าเมื่อกระแสโหลดเชื่อมต่ออยู่หรือไม่ และอุณหภูมิที่เพิ่มขึ้นของขั้วตรงตาม ความต้องการของมาตรฐาน
หลักการของอุปกรณ์:
ระบบทดสอบการเพิ่มขึ้นของอุณหภูมิประกอบด้วยตัวควบคุมแรงดันไฟฟ้า ทรานสดิวเซอร์กระแส ตัวควบคุมแบบตั้งโปรแกรมได้ของ PLC เซ็นเซอร์กระแสไฟ หน้าจอสัมผัสแบบ humanized และแชสซีที่เคลื่อนย้ายได้สามารถส่งออกกระแสทดสอบได้อย่างเสถียร และขจัดอิทธิพลต่อกระแสทดสอบที่เกิดจากความผันผวนของแรงดันไฟฟ้า ลวดเชื่อมต่อหรือแถบทองแดง และค่าความต้านทานของตัวอย่าง และปรับปรุงความถูกต้องของผลการทดสอบ .แหล่งจ่ายไฟมีฟังก์ชันการสูญเสียต่ำ ประสิทธิภาพสูง ใช้งานง่าย ควบคุมและตรวจจับได้อย่างสมบูรณ์หน้าจอสัมผัสสามารถแสดงค่าปัจจุบันและค่าอุณหภูมิของแต่ละจุดวัดอุณหภูมิได้แบบเรียลไทม์สามารถบันทึกค่าอุณหภูมิทุกๆ 2 วินาที และสร้างรายงานได้ ซึ่งสามารถจัดเก็บไว้ในแฟลชไดรฟ์ USB และคัดลอกไปยังคอมพิวเตอร์เพื่อดูและพิมพ์ได้
พารามิเตอร์ทางเทคนิค:
| จุดวัดอุณหภูมิ | 8 ช่อง |
| วิธีการใช้งาน | อินเทอร์เฟซระบบสัมผัสแบบ humanized |
| กระแสไฟที่ปรับได้ของเอาต์พุตคงที่ | AC 0.50~50.00~400.0A (ระดับ 1 สามารถตั้งค่าได้) |
| โหมดกระแสไฟขาออก | ต่อเนื่อง/ไม่ต่อเนื่อง |
| โหลดทดสอบแรงดันขาออก | ต่ำกว่า AC 5V |
| ความละเอียดปัจจุบัน | 0.1A |
| ความแม่นยำของแอมมิเตอร์ | ±1%±3 ไบต์ |
| ความแม่นยำของโวลต์มิเตอร์ | ±1%±3 ไบต์ |
| เวลาทดสอบโหมดต่อเนื่อง | 0.01~99.99 ชั่วโมง |
| เวลาทดสอบโหมดไม่ต่อเนื่อง | 0.01~99.99 ชั่วโมง |
| รอบการทดสอบโหมดไม่ต่อเนื่อง | 1 ~ 99999 รอบ, ปิดอัตโนมัติเมื่อรอบการทดสอบถึงค่าที่ตั้งไว้ล่วงหน้า |
| ช่วงการวัดอุณหภูมิ | 0 ~ 400 ° C ความแม่นยำในการอ่าน 0.3% + 1 ° C;ความละเอียด: 0.1°C |
| การรับข้อมูลอุณหภูมิ | กำหนดค่าอินเทอร์เฟซการสื่อสาร RS232 และอินเทอร์เฟซบันทึกข้อมูล |
| ความเร็วในการสแกนอุณหภูมิ | 1 ถึง 255 วินาทีทุกช่อง |
| บันทึกข้อมูลอุณหภูมิ | ข้อมูลสามารถจัดเก็บดิสก์ U |
| เทอร์โมคัปเปิลวัดอุณหภูมิ | American Omega T-type 30AWG ฟิลาเมนต์เทอร์โมคัปเปิล ยาว 2 เมตร รวม 8 ชิ้น |
| พาวเวอร์ซัพพลาย | เฟสเดียว AC220V±10%, 50/60Hz, 3KVA |
| ขนาดและน้ำหนักของอุปกรณ์ | ประมาณL 800mm* W 680mm* H1610mm, 125KG |
