60K BTU Double Code Air - เครื่องวัดความร้อนด้วยวิธีเอนทัลปี ISO 5151
| Applied Standard: | ISO 5151, ISO 13253 เป็นต้น | UUT: | เครื่องปรับอากาศและปั๊มความร้อน |
| Test Stations: | 2 | Control & Operation: | คอมพิวเตอร์ |
| A Station Cooling Capacity: | 6000 ～ 60000Btu / ชม | B Station Cooling Capacity: | 6000 ～ 30000Btu / ชม |
| A Station Heating Capacity: | 6000 ～ 60000Btu / ชม | B Station Heating Capacity: | 6000 ～ 30000Btu / ชม |
| Air Flow A Range: | 300 ~ 4000 ม. / ชม | Air Flow B Range: | 200 ~ 2000 ม. / ชม |
| High Light: | 60K Air Enthalpy Method Calorimeter,ISO 5151 Air Enthalpy Method Calorimeter |
||
60K BTU รหัสคู่เครื่องวัดความร้อนด้วยอากาศแบบเอนทาลปี ISO 5151
แนะนำระบบ:

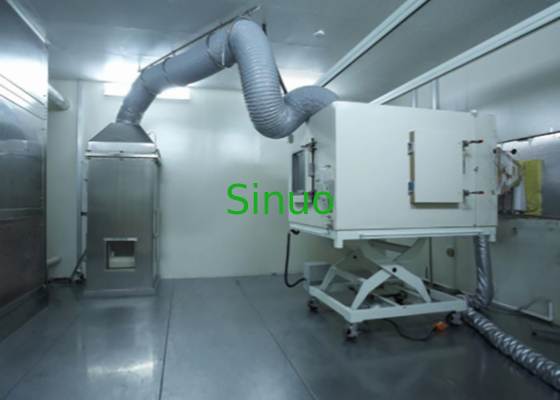

ห้องปฏิบัติการวัดความร้อนด้วยวิธีเอนทาลปีอากาศนี้ประกอบด้วยห้องด้านข้างในร่ม 1 ห้อง (ห้อง A) และห้องด้านนอก 1 ห้อง (ห้อง B)ความสามารถในการทำความเย็นความสามารถในการทำความร้อนและประสิทธิภาพอื่น ๆ ของเครื่องปรับอากาศได้รับการทดสอบโดยการทดสอบพารามิเตอร์ของห้องปฏิบัติการเช่นอุณหภูมิความดันและประสิทธิภาพทางไฟฟ้าการติดตั้งนี้สามารถใช้เพื่อทดสอบประสิทธิภาพของหน้าต่างประเภทต่างๆประเภทแยกประเภทแบบตั้งอิสระและชนิดคาสเซ็ตเพดานและเครื่องปรับอากาศ AC ชนิดท่อและยังสามารถใช้สำหรับการทดสอบสภาพการทำงานมาตรฐานอื่น ๆ ที่เกี่ยวข้องและการทดสอบแบบขยายตาม ความจำเป็นในการตรวจสอบการสุ่มตัวอย่างผลิตภัณฑ์และการพัฒนาผลิตภัณฑ์ห้องปฏิบัติการมีสองสถานีซึ่งสามารถทดสอบต้นแบบ 1 เฟสสองชุดพร้อมกันไม่เกิน 30KBtu (เพื่อให้แน่ใจว่ามีขนาดรวมไม่เกิน 60K BTU) หากทดสอบต้นแบบเพียงชุดเดียวเพียงครั้งเดียวต้นแบบจะสามารถรองรับได้สูงสุด 60K BTU แต่ไม่ควรเกิน 60K BTU
ในระบบทดสอบนี้การทำงานของอุปกรณ์จะถูกควบคุมโดยคอนโทรลเลอร์ที่ตั้งโปรแกรมได้และ HMI ข้อมูลการทดสอบการทำงานจะถูกรวบรวมโดยตัวรวบรวมข้อมูลที่มีความแม่นยำสูงข้อมูลสามารถถ่ายโอนแบบเรียลไทม์ไปยังคอมพิวเตอร์ระดับบนเพื่อประมวลผลคอมพิวเตอร์ แสดงจัดเก็บเอาต์พุตและพิมพ์รายงานการทดสอบ
รายการทดสอบ:
►จัดอันดับความเย็น (T1, T2, T3)
►จัดอันดับความสามารถในการทำความร้อน (สูงต่ำพิเศษต่ำ)
►การไหลของอากาศ
►ความสามารถในการลดความชื้น
►กำลังไฟฟ้าเข้า
► EER (COP)
►ความถี่
►ปัจจุบัน
►แรงดันไฟฟ้า
ประเภทของ UUT และสิ่งแวดล้อม:
►ประเภทของหน่วยที่อยู่ระหว่างการทดสอบ (UUT)
- แยกประเภท
- ประเภทหน้าต่าง
- ประเภทยืนฟรี
- ประเภทเทปติดเพดาน
- ประเภทท่อ
- เครื่องปรับอากาศความถี่ต่ำ
►ช่วงการวัดของ UUT
- การทดสอบช่วงความจุ:
- ความสามารถในการทำความเย็นทั้งหมด: 6000 ～ 60000Btu / h
ความสามารถในการทำความเย็นของสถานี: 6000 ～ 60000Btu / h
ความเย็นของสถานี B: 6000 ～ 30000Btu / h
- ความจุความร้อน: 6000 6000 60000Btu / ชม
ความจุความร้อนของสถานี: 6000 ～ 60000Btu / h
ความจุความร้อนของสถานี B: 6000 ～ 30000Btu / h
- ช่วงการไหลของอากาศ:
- การไหลของอากาศ A: 300 ~ 4000 m³ / h
การไหลของอากาศ B: 200 ~ 2000 m³ / h
- ขนาดรูป: ประเภทหน้าต่าง: W: ต่ำกว่า 1,000 มม. D: ต่ำกว่า 800 มม. H: ต่ำกว่า 1,000 มม
ประเภทการแยก: W: ต่ำกว่า 1,000 มม. D: ต่ำกว่า 500 มม. H: ต่ำกว่า 2000 มม
- พารามิเตอร์ไฟฟ้า:
- กำลังไฟเฟสเดียว: 0 ～ 5kW
- แรงดันไฟฟ้าเฟสเดียว: 0 ～ 300V
- กระแสเฟสเดียว: 0 ～ 20A
- ความถี่: 50 / 60Hz
- ตัวประกอบกำลัง: 0 ～ 1
| เงื่อนไขการทดสอบที่สำคัญ | ||||||
| ไม่ | รายการทดสอบ | ด้านในร่ม (℃) | ด้านนอก (℃) | |||
| หลอดไฟแห้ง | หลอดไฟเปียก | หลอดไฟแห้ง | หลอดไฟเปียก | |||
| 1 | การให้คะแนนการระบายความร้อน | T1 | 27 | 19 | 35 | 24 |
| T2 | 21 | 15 | 27 | 19 | ||
| T3 | 29 | 19 | 46 | 24 | ||
| 2 | ความเย็นสูงสุด | T1 | 32 | 23 | 48 | 32 |
| T2 | 27 | 19 | 35 | 24 | ||
| T3 | 32 | 23 | 52 | 31 | ||
| 3 | ตรึง | T1 | 21 | 15 | 21 | 15 |
| T2 | 21 | 15 | 10 | 8 | ||
| T3 | 21 | 15 | 21 | 15 | ||
| 4 | การระบายความร้อนขั้นต่ำ | 21 | 15 | 18 | 12 | |
| 5 | สิ่งที่แนบมาเหงื่อ | 27 | 24 | 27 | 24 | |
| 6 | คะแนนความร้อน | สูง | 20 | 15 | 7 | 6 |
| ต่ำ | 20 | 15 | 2 | 1 | ||
| ต่ำพิเศษ | 10 | 8 | -5 | -6 | ||
| 7 | ความร้อนสูงสุด | 27 | 19 | 24 | 18 | |
| 8 | ความร้อนขั้นต่ำ | 20 | 15 | -7 | -8 | |
| 9 | ละลายน้ำแข็งอัตโนมัติ | 20 | 12 | 2 | 1 | |
Sinuo เป็นองค์กรไฮเทคที่หลากหลายซึ่งรวมอุปกรณ์การทดสอบการวิจัยทางวิทยาศาสตร์และอุปกรณ์การสอนและอุปกรณ์ที่กำหนดเองที่ไม่ได้มาตรฐานต่างๆรวมถึงการวิจัยและพัฒนาและการออกแบบที่เป็นอิสระการผลิตและการขายการติดตั้งและการว่าจ้างและการบำรุงรักษาหลังการขายเจ้าหน้าที่ด้านเทคนิคของเราได้สั่งสมประสบการณ์ในทางปฏิบัติมากมาย
