| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | L / C ,, T / T เวสเทิร์นยูเนี่ยน MoneyGram |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |
IEC 61000-4-6 และ ISO 11452-4 ดำเนินการทดสอบระบบภูมิคุ้มกัน RF
การกำหนดค่าระบบ:
ความยาวคลื่นของอุปกรณ์ทดสอบ (EUT) ต่ำกว่าขนาดของความถี่ (เช่น 80MHz หรือน้อยกว่า) คลื่นรบกวนน้อยกว่ามากในทางตรงกันข้ามอุปกรณ์นำ (รวมถึงสายไฟและสายเหนือศีรษะขยายความยาวอินเตอร์เฟซสายสื่อสารของสายเคเบิล ฯลฯ .) เป็นคลื่นรบกวนที่อาจมีความยาวคลื่นหลายความยาวคลื่นหรือนานกว่านั้นอุปกรณ์จะกลายเป็นสายอากาศแบบพาสซีฟซึ่งเสี่ยงต่อการรบกวนจากสนาม RF ที่เกิดใกล้สนามแม่เหล็กไฟฟ้าแรงดันไฟฟ้า RF และกระแสไฟฟ้าส่งผลต่อการสร้างอุปกรณ์ในที่สุด
วิธีทดสอบการฉีดกระแสไฟฟ้าจำนวนมาก (BCI) ขึ้นอยู่กับการฉีดกระแสเข้าไปในชุดสายไฟโดยใช้หัววัดกระแสเป็นหม้อแปลงที่สายรัดสร้างขดลวดทุติยภูมิ
พารามิเตอร์ทางเทคนิค:
| รุ่นและชื่อ | พารามิเตอร์พื้นฐาน | ปริมาณ |
| เครื่องกำเนิดสัญญาณ | ช่วงความถี่: 9 kHz ~ 1 GHz | 1 |
| เพาเวอร์แอมป์ | ช่วงความถี่: 100kHz ~ 400MHz;กำลังขับ: 100W | 1 |
| CDN M2 | เครือข่าย M2, 32A CDN และชุดสอบเทียบตัวลดทอนสัญญาณ | 1 |
| CDN M3 | M3,32A เครือข่าย CDN และชุดสอบเทียบตัวลดทอนสัญญาณ | 1 |
| เครื่องวัดพลังงาน RF | เครื่องวัดพลังงาน RF: 9kHz-3GHz | 3 |
| ที่หนีบฉีด EM |
10kHz - 1GHz: 100 วัตต์ COUPLING APERTURE 23 มม รวม: อุปกรณ์สอบเทียบ |
1 |
| Aadapter | อะแดปเตอร์ 50/150 โอห์ม | 2 |
| 50 โอห์ม | ปิด 50 โอห์ม | 1 |
| ATT | แดมเปอร์ 6 เดซิเบล 60 วัตต์ | 1 |
| การฉีดจำนวนมากในปัจจุบัน | เส้นผ่านศูนย์กลางภายใน 10 kHz - 400 MHz 100W | 1 |
| อุปกรณ์สอบเทียบ | อุปกรณ์สอบเทียบสำหรับการฉีดกระแสไฟฟ้าจำนวนมาก | 1 |
| ปัญหาปัจจุบัน |
ความถี่: 10 kHz - 400 MHz เส้นผ่านศูนย์กลางภายใน: 40 มม |
1 |
| ทดสอบซอฟต์แวร์ | ซอฟต์แวร์ทดสอบภูมิคุ้มกันแบบฉายรังสีอัตโนมัติตามมาตรฐาน IEC61000-4-6, ISO11452-4 | 1 |
| ระบบบูรณาการ | การออกแบบระบบการรวมการจัดการโครงการการยอมรับจากโรงงานการติดตั้งสถานที่การว่าจ้างและการฝึกอบรม | 1 |
- เครือข่ายการเชื่อมต่อ M2 + 3
- ตัวหนีบ EM สำหรับเชื่อมต่อกับสายเคเบิลที่มีเส้นผ่านศูนย์กลางอย่างน้อย 20 มม
- อุปกรณ์ปรับเทียบของแคลมป์ EM (อุปกรณ์สอบเทียบ)
- อะแดปเตอร์ 50/150 โอห์ม (2 ชิ้น)
- ปิด 50 โอห์ม
- 6 dB แดมเปอร์อย่างน้อย 60 W
- วงแหวนวัดกระแสสำหรับการวัดควบคุม
- สาย RF เชื่อมต่อที่จำเป็นสำหรับสิ่งที่กล่าวมาทั้งหมด

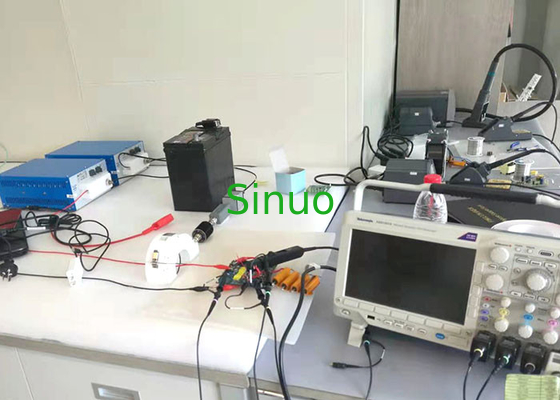

การทดสอบแผนผังภูมิคุ้มกัน RF ดำเนินการ
|
|
