| MOQ: | 1 |
| ราคา: | Tailored |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 2 เดือน |
| วิธีการชำระเงิน: | T / T |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |
ห้องปฏิบัติการทดสอบประสิทธิภาพการใช้พลังงานของเครื่องปรับอากาศแบบกำหนดเอง Enthalpy Test Chamber
แนะนำระบบ:
ดิห้องปฏิบัติการทดสอบประสิทธิภาพพลังงานได้รับการออกแบบร่วมกับISO 5151-2017.ไม่เพียงแต่สามารถวัดปริมาตรอากาศ, ความสามารถในการทำความเย็น, ความจุความร้อน, การใช้พลังงานทำความเย็น, การใช้พลังงานความร้อน, EER, COP และพารามิเตอร์ประสิทธิภาพอื่น ๆ ของเครื่องปรับอากาศภายใน 60K Btu (18KW) ได้อย่างแม่นยำภายใต้สภาพการทำงานต่างๆ ตามความต้องการของ มาตรฐาน ISO 5151-2017 แต่ยังสามารถกำหนดสภาพการทำงานประเภทต่างๆ สำหรับการทดสอบตามความต้องการของผู้ใช้เพื่อให้เป็นไปตามข้อกำหนดเฉพาะของการตรวจสอบคุณภาพผลิตภัณฑ์ การวิจัยและพัฒนา และอื่นๆ

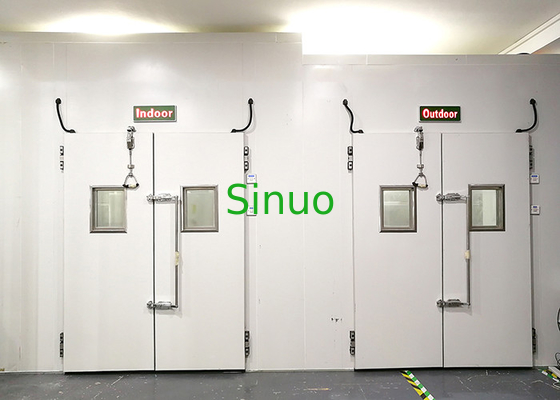

ระบบการทดสอบนี้ใช้ doubleห้องเอนทาลปีโครงสร้างซึ่งส่วนใหญ่คำนวณโดยวิธีเอนทาลปีอากาศด้านในร่มมีชุดอุปกรณ์วัดปริมาตรอากาศด้านกลางแจ้งใช้แผ่นโพลียูรีเทนแข็งหนา 150 มม. และแผ่นเหล็กสีหนา 0.6 มม. ทั้งสองด้านเพื่อเก็บความร้อน ซึ่งเก็บความร้อนได้ดีและเป็นฉนวนป้องกันความร้อนอุณหภูมิต่ำสุดสามารถเข้าถึง -20 ℃ และสูงสุดสามารถเข้าถึง 55 ℃ด้านในร่มใช้แผ่นโพลียูรีเทนแข็งหนา 100 มม. และแผ่นเหล็กสีหนา 0.6 มม. ทั้งสองด้านเพื่อเก็บความร้อนการเก็บความร้อนและฉนวนกันความร้อนได้ดีอุณหภูมิต่ำสุดสามารถเข้าถึง 10 ℃ และสูงสุดสามารถเข้าถึง 50 ℃เพื่อความสะดวกในการทดสอบเครื่องปรับอากาศแบบต่างๆ พอร์ตการติดตั้งจะเปิดขึ้นที่ผนังระหว่างฝั่งด้านนอกและด้านในใช้โหมดประตูแบบเคียงข้างกัน และประตูจะปิดเมื่อไม่ใช้งาน
ห้องปฏิบัติการนี้ประกอบด้วยระบบทำความเย็น (ทำความร้อน) สองชุด (ชุดหนึ่งอยู่ในอาคารและอีกชุดหนึ่งอยู่ในภายนอก) ซึ่งใช้สำหรับปรับสภาพแวดล้อมของอากาศภายในห้องทดสอบ และดำเนินการต่างๆ เช่น การทำความเย็น การลดความชื้น การทำความชื้น และความร้อนของอากาศในห้องทดสอบ เพื่อให้อุณหภูมิและความชื้นของห้องทดสอบเป็นไปตามข้อกำหนดของเงื่อนไขการทดสอบ
ห้องปฏิบัติการนี้จำเป็นต้องติดตั้งห้องผ่าตัดสำหรับเก็บคอมพิวเตอร์ในสำนักงาน ตู้ไฟฟ้า ตู้ควบคุม อุปกรณ์จ่ายไฟความถี่ตัวแปร ฯลฯ ห้องนี้สามารถสร้างขึ้นด้วยห้องประชุมคณะกรรมการ ซึ่งผู้ใช้ควรสร้าง ห้องปฏิบัติการ)
ซอฟต์แวร์ทดสอบของห้องทดสอบนี้ปรับแต่งตามความต้องการของลูกค้า ซึ่งสามารถคำนวณปริมาตรอากาศ ปริมาณความเย็น (ความร้อน) การใช้พลังงาน EER/COP และพารามิเตอร์อื่นๆ ของ UUT ได้โดยอัตโนมัติ และผลการคำนวณก็แม่นยำ
มาตรฐาน:
ออกแบบและทดสอบตามมาตรฐานดังต่อไปนี้
► ISO 5151:2010
► ISO 16358:2013
► มาตรฐานอื่นๆ สามารถปรับแต่งได้
ประเภทของ UUT :
- ชนิดผนังแยก
- ตู้แยกประเภท
- ชนิดตลับฝ้าเพดานแบบแยกส่วน
- ประเภทหน้าต่าง
- เครื่องปรับอากาศอินเวอร์เตอร์
ช่วงการทดสอบ:
| ช่วงทดสอบ |
ความจุความเย็น (ญ) |
ความจุความร้อน (ญ) |
กำลังไฟฟ้าเข้า (ญ) |
การไหลของอากาศ (ลบ.ม./ชม.) |
| ≤18000 | ≤22000 | ≤10000 | 200～3500m³/h |
| อุณหภูมิกระเปาะแห้งในร่ม | อุณหภูมิกระเปาะเปียกในร่ม | อุณหภูมิกระเปาะแห้งกลางแจ้ง | อุณหภูมิกระเปาะเปียกกลางแจ้ง | พลัง | |
| ช่วงการควบคุม | 10~50℃ | 30% ~ 95% | -20~55℃ | 30% ~ 95% | 0~10KW |
| ควบคุมความแม่นยำ | ±0.2 | ±3% | ±0.2 | ±3% | ±0.5% |
| ความแม่นยำในการแสดงผล | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.1% |
หลักการทดสอบ:
แสดงในรูปต่อไปนี้ อุณหภูมิและความชื้นของฝั่งในร่มและฝั่งกลางแจ้งจะถูกควบคุมแยกจากกัน และอุณหภูมิที่แตกต่างกันจะถูกปรับตามข้อกำหนดมาตรฐานเมื่อสภาพการทำงานคงที่ สามารถเปิด UUT เพื่อเริ่มการทดสอบได้
ห้องทดสอบมีแหล่งจ่ายไฟที่ได้รับการควบคุม ซึ่งสามารถลดอิทธิพลของความผันผวนของไฟหลักที่มีต่อการทดสอบและการวัดกำลังไฟฟ้า แรงดันไฟ และกระแสไฟของเครื่องปรับอากาศวัดโดยเครื่องวัดกำลังไฟฟ้าระดับ 0.5
มีอุปกรณ์วัดปริมาตรอากาศอยู่ที่ด้านในอาคาร และช่วงปริมาตรอากาศอยู่ที่ 200 ~ 3500 ลบ.ม./ชม.
มีเครื่องเก็บตัวอย่างอุณหภูมิในช่องลมเข้าและทางออกของเครื่องปรับอากาศที่สามารถเก็บอุณหภูมิและความชื้นของช่องลมเข้าและทางออกได้ปริมาตรอากาศถูกทดสอบโดยวิธีหัวฉีด และอุปกรณ์ทดสอบปริมาตรอากาศสามารถวัดอุณหภูมิของช่องลมออก ความชื้น และปริมาณอากาศได้ระบบทดสอบนี้ใช้วิธีเอนทาลปีของอากาศเพื่อคำนวณค่าเอนทาลปีและปริมาตรอากาศของทางเข้าและทางออกของเครื่องปรับอากาศ และรับความสามารถในการทำความเย็นและความจุความร้อนของเครื่องปรับอากาศตามสูตร
มีคอมเพรสเซอร์หลายตัวทั้งในร่มและกลางแจ้งของห้องปฏิบัติการ ซึ่งสามารถปรับระดับความสามารถในการทำความเย็นได้คอมเพรสเซอร์แต่ละตัวสามารถควบคุมแยกกันได้ และสามารถเปิดคอมเพรสเซอร์หลายตัวได้เมื่อมีความต้องการปริมาณความเย็นมากในห้องปฏิบัติการต้องเปิดคอมเพรสเซอร์เพียงตัวเดียวเมื่อความต้องการใช้ความเย็นในห้องปฏิบัติการมีน้อย ซึ่งสามารถลดการสูญเสียพลังงานและปรับสภาพการทำงานได้อย่างรวดเร็ว
Sinuo เป็นองค์กรไฮเทคที่รวมอุปกรณ์ทดสอบ อุปกรณ์การวิจัยและการสอนทางวิทยาศาสตร์ และอุปกรณ์ปรับแต่งที่ไม่ได้มาตรฐานต่างๆ ที่ผสานรวม R&D และการออกแบบ การผลิตและการขาย การติดตั้งและการว่าจ้าง และการบำรุงรักษาหลังการขายเจ้าหน้าที่ด้านเทคนิคของเราได้สะสมประสบการณ์เชิงปฏิบัติมากมาย
|
|
