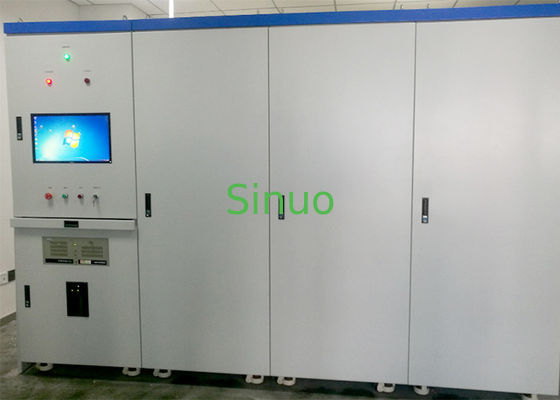

IEC 60898-1 เครื่องตัดวงจร 28 วงจร อุปกรณ์ทดสอบ 30V250A

เครื่องทดสอบเซอร์กิตเบรกเกอร์ IEC 60898-1 สำหรับการทดสอบ 28 รอบ 30V250A

ข้อมูลผลิตภัณฑ์:

สอดคล้องกับข้อกำหนดของมาตรฐาน IEC 60898-1, IEC 61009-1 และ IEC 60947-2 และสามารถทำการทดสอบลักษณะกระแสไฟขึ้นของอุณหภูมิกลางวันและกลางคืน 28 วันสำหรับเซอร์กิตเบรกเกอร์ขนาดเล็ก (1-125A)

ชุดทดสอบเป็นชุดสามชุด กล่าวคือ ติดตั้งแหล่งจ่ายไฟสามชุดในตู้เดียว และแต่ละชุดสามารถทำงานได้อย่างอิสระจากกัน แหล่งจ่ายไฟสามชุดยังสามารถใช้งานพร้อมกันได้ และความแตกต่างของมุมเฟสของกระแสไฟขาออกสามชุดคือ 120 องศา

ในเวลาเดียวกัน ผลิตภัณฑ์สามชิ้นได้รับการทดสอบแบบอนุกรม พร้อมฟังก์ชันจับเวลาเปิดเครื่อง 21 ชั่วโมง + ปิดเครื่อง 3 ชั่วโมงในการทดสอบ 28 วันของผลิตภัณฑ์ MCB แรงดันไฟฟ้าวงจรเปิดของแหล่งจ่ายไฟทดสอบไม่น้อยกว่า 30V และใช้ตัวเหนี่ยวนำเป็นโหลด ในระหว่างการทดสอบ ความร้อนจะลดลงและประหยัดไฟฟ้า

คำอธิบายการกำหนดค่าหลัก:

ระบบควบคุมหลักประกอบด้วย: หน้าจอสัมผัส MCGS ขนาด 15 นิ้ว, PLC ของ Omron, AC ชดเชยอัตโนมัติ และโปรแกรมซอฟต์แวร์คอมพิวเตอร์โฮสต์ที่เกี่ยวข้อง, การควบคุมอัตโนมัติ

แหล่งกระแสคงที่อิเล็กทรอนิกส์:

ใช้แหล่งกระแสคงที่ที่พัฒนาและผลิตโดยบริษัทของเราเอง ประกอบด้วยการเชื่อมต่อแบบขนานของ Infineon IGBT, ไดรเวอร์ Swiss CONCEPT, การเชื่อมต่อแบบขนานของตัวเก็บประจุฟิล์ม ADSO, การเชื่อมต่อแบบขนานของตัวเหนี่ยวนำโหมดทั่วไปกำลังสูง, โปรเซสเซอร์ประมวลผลความเร็วสูง, ตัวเหนี่ยวนำร่วมความแม่นยำสูง และส่วนประกอบอื่นๆ มีการออกแบบการตรวจจับแรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิทั้งด้านปฐมภูมิและทุติยภูมิ ไม่ว่าสถานการณ์ผิดปกติใดๆ (แรงดันไฟฟ้าต่ำเกินไป แรงดันไฟฟ้าสูงเกินไป กระแสไฟเกิน กระแสไฟผันผวน อุณหภูมิสูงเกินไป ฯลฯ) ที่ส่วนหน้าหรือส่วนหลังของแหล่งจ่ายไฟ ซอฟต์แวร์จะปรับและป้องกันโดยอัตโนมัติ ในเวลาเดียวกัน แหล่งจ่ายไฟจะหยุดทำงาน และการป้องกันทุติยภูมิจะดำเนินการจากฮาร์ดแวร์ ซึ่งเร็วกว่าและช่วยให้มั่นใจได้ว่าโมดูล IGBT จะไม่เสียหาย

บูสเตอร์กระแสไฟพิเศษ:

ใช้การพันแบบ R-type ของขดลวดทองแดงทั้งหมด และเชื่อมต่อขดลวด 2 เส้นแบบขนาน ซึ่งสามารถลดการรั่วไหลของแม่เหล็กได้ดี และใช้แผ่นเหล็กซิลิคอนประสิทธิภาพสูงนำเข้า และใช้ส่วนตัดวงกลม 100% ดังนั้น บูสเตอร์กระแสไฟจึงมีกระแสไฟไม่โหลดน้อย เสียงรบกวนต่ำ กำลังไฟขาออกเพียงพอและเสถียร

โหลดอุปนัย:

แรงดันไฟฟ้าทดสอบมากกว่า 30V และการทดสอบเปิดเครื่องเป็นเวลานานจะใช้ไฟฟ้าและความร้อนจำนวนมาก ดังนั้น การใช้ตัวเหนี่ยวนำแกนอากาศเป็นโหลดสามารถแก้ปัญหาข้างต้นได้ เพื่อให้ตรงกับกระแสไฟทดสอบของผลิตภัณฑ์ต่างๆ จะใช้ตัวเหนี่ยวนำ 6 กลุ่มในการรวมแบบอนุกรมและแบบขนานผ่านคอนแทคเตอร์สำหรับการสลับอัตโนมัติ

พารามิเตอร์:

1) แรงดันไฟฟ้า: AC 380 (1±10%) V

2) ความถี่: 50HZ±1HZ

3) ความจุชุดทดสอบ: 45kVA, 15KVA ต่อเฟส

4) แรงดันไฟฟ้าขาออก: AC 5-40V (แรงดันไฟฟ้าวงจรเปิดของวงจรอย่างน้อย 30V)

5) กระแสไฟขาออก: AC 0—10A, 50A, 250A, ปรับได้อย่างต่อเนื่องเป็นขั้นๆ, เอาต์พุตกระแสไฟ 3 ชุดในขั้นตอนอิสระ, แสดงค่า RMS ของกระแสไฟโดยตรง

6) ช่วงเวลา: 0-999 ชม. ความละเอียดขั้นต่ำ 1S

7) อัตราส่วนหม้อแปลงกระแสไฟฟ้า: 250/5A, ระดับความแม่นยำ: 0.2

8) ความต้านทานฉนวนของอุปกรณ์ ≥ 5 เมกะโอห์ม

9) ข้อผิดพลาดของกระแสไฟ ±0.5%

10) หน้าจอแสดงผลควบคุมใช้หน้าจอสัมผัส MCGS ขนาด 15 นิ้ว

หน้าจอทดสอบ:
