IEC60898-1 RCBO เครื่องทดสอบแรงกระแทกความสูง 40 มม
| Applied Standard: | IEC 60898-1 | Load Output: | 0-999999s |
| Coil Spring: | ค่าสัมประสิทธิ์ยืดหยุ่น 25n/mm | Turntable Angle: | สามารถแก้ไขได้ 4-90 ° |
| Drop Height: | 40มม | Test Station: | เดี่ยว |
| High Light: | บริการทดสอบแม่เหล็กไฟฟ้า,ห้องปฏิบัติการทดสอบ emc |
||

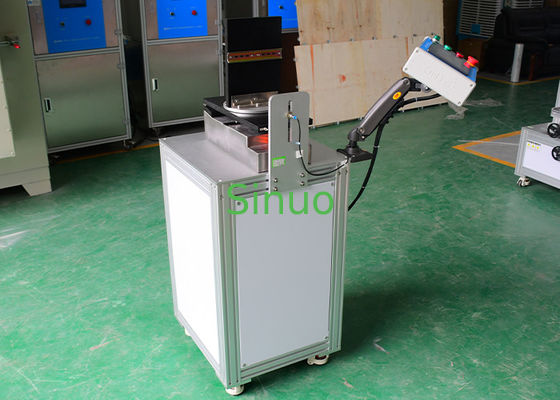

เครื่องทดสอบการกระแทกทางกล RCBO IEC60898-1 ความสูง 40 มม.
มาตรฐานและข้อมูล:
อุปกรณ์ทดสอบเป็นไปตามข้อกำหนดมาตรฐานของ IEC 60898-1:2015 อุปกรณ์ไฟฟ้าเสริม - เซอร์กิตเบรกเกอร์สำหรับการป้องกันกระแสเกินสำหรับใช้ในครัวเรือนและการติดตั้งที่คล้ายกัน - ส่วนที่ 1: เซอร์กิตเบรกเกอร์สำหรับการทำงานแบบ a.c.
การทดสอบดำเนินการโดยใช้กลไกแคมขับเคลื่อนด้วยมอเตอร์เพื่อยกแผ่นยึดที่ยึดเซอร์กิตเบรกเกอร์ ซึ่งจะถูกปล่อยให้ตกลงบนแผ่นหยุดโลหะที่ติดตั้งสปริงขด (ค่าสัมประสิทธิ์ความยืดหยุ่น: 25N/mm) เพื่อดูดซับแรงกระแทก กระบวนการนี้ทำซ้ำ 50 ครั้งติดต่อกัน จากนั้นตัวอย่างจะถูกหมุน 90 องศาโดยใช้แท่นหมุน และทำซ้ำขั้นตอนในแต่ละทิศทางที่เหลืออีกสามทิศทาง ทำให้ครบ 200 รอบการกระแทกเพื่อให้ประเมินความทนทานทางกลได้อย่างเต็มที่
คุณสมบัติ:
-
ระบบควบคุมอัจฉริยะที่ใช้ PLC พร้อมอินเทอร์เฟซหน้าจอสัมผัสและเซอร์โวมอเตอร์ไดรฟ์เพื่อการทำงานที่มีความแม่นยำสูง
-
ความสูงในการตกถูกกำหนดอย่างแม่นยำโดยระยะเยื้องศูนย์ของแคม ทำให้มั่นใจได้ถึงผลลัพธ์ที่สม่ำเสมอและทำซ้ำได้
-
ใช้สปริงเกลียวแบบกำหนดเองจาก Yiheda พร้อมค่าสัมประสิทธิ์ความยืดหยุ่นเฉพาะสำหรับการทำงานที่ดีที่สุด
-
แท่นหมุนรองรับการหมุนเพิ่มขึ้น 90° สี่ครั้ง ทำให้สามารถทดสอบแรงกระแทกหลายทิศทางของเซอร์กิตเบรกเกอร์ได้อย่างครอบคลุม เพื่อจำลองสถานการณ์การใช้งานจริง
พารามิเตอร์ทางเทคนิค:
| รุ่น | SN2506 |
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC, การทำงานของอินเทอร์เฟซแบบสัมผัสระหว่างมนุษย์กับเครื่องจักร |
| โหมดไดรฟ์ | กลไกแคมขับเคลื่อนด้วยมอเตอร์ |
| สปริงขด | ค่าสัมประสิทธิ์ความยืดหยุ่น 25N/mm |
| ฐาน A, แพลตฟอร์ม B, แผ่น C | ไม้เนื้อแข็ง ทาสีดำ |
| ความสูงในการตก | 40 มม. |
| โต๊ะหมุน | สามารถหมุนได้ 4-90° |
| น้ำหนัก | 100g*10 ชิ้น, 150g*5 ชิ้น, 200g*5 ชิ้น |
| จำนวนการทดสอบ | 0-999999 ครั้ง, ตั้งค่าล่วงหน้าบนหน้าจอสัมผัส |
| เอาต์พุตโหลด | 0-999999 วินาที, ตั้งค่าล่วงหน้าบนหน้าจอสัมผัส |
| ขนาด | 900mm×600mm×1350mm |
| น้ำหนัก | ประมาณ 110 กก. |
| แหล่งจ่ายไฟ | AC380V±10% 50Hz, 1kVA |
