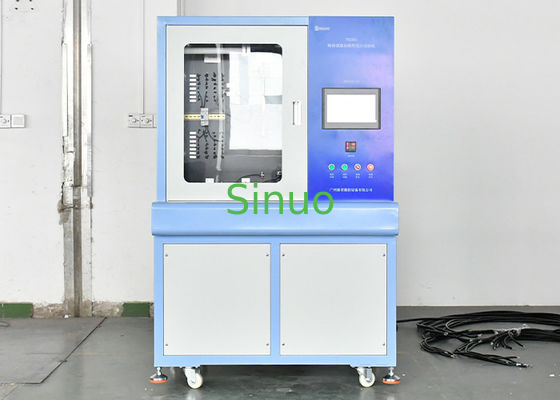

อุปกรณ์ทดสอบวงจรเบรกเกอร์ IEC 60947-1 แบบครอบคลุม
| Applied Standard: | IEC 60947-1, IEC 60898-1 | Tripping Test Content: | ล่าช้าการทดสอบการสะดุดทันที |
| Output AC Current: | 3 ~ 350a | Current Accuracy: | 0.5 ระดับ |
| Output AC Voltage: | 0~5V | Voltage Accuracy: | 0.5 ระดับ |
| High Light: | ระบบทดสอบ emc,ห้องปฏิบัติการทดสอบ emc |
||
อุปกรณ์ทดสอบการทริปเบรกเกอร์วงจร IEC 60947-1 แบบครบวงจร
มาตรฐานและข้อกำหนด:
IEC 60947-1 อุปกรณ์สวิตช์และควบคุมแรงดันต่ำ - ตอนที่ 1: กฎทั่วไป
IEC 60898-1:2015 อุปกรณ์เสริมทางไฟฟ้า - เบรกเกอร์วงจรสำหรับการป้องกันกระแสเกินสำหรับครัวเรือนและการติดตั้งที่คล้ายกัน - ตอนที่ 1: เบรกเกอร์วงจรสำหรับการทำงานแบบ a.c. ข้อ 9.10 การทดสอบลักษณะการทริป
ข้อมูลผลิตภัณฑ์:
ได้รับการออกแบบมาเพื่อทดสอบลักษณะการทริปแบบหน่วงเวลาของเบรกเกอร์วงจรโดยการจ่ายกระแสไฟ 1.13, 1.45 และ 2.55 เท่าของกระแสไฟพิกัด เพื่อตรวจสอบว่าการทริปเกิดขึ้นภายในช่วงเวลาที่กำหนดหรือไม่
นอกจากนี้ยังสามารถทดสอบประสิทธิภาพการทริปทันทีโดยการจ่ายกระแสไฟ 3 ถึง 20 เท่าของกระแสไฟพิกัด เพื่อพิจารณาว่าเบรกเกอร์ตอบสนองภายในขีดจำกัดเวลาที่กำหนดหรือไม่
อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับการทดสอบก่อนการจัดส่งเบรกเกอร์วงจรแบบหล่อ (MCCB) และเบรกเกอร์วงจรขนาดเล็ก (MCB) ทำให้เป็นโซลูชันที่จำเป็นสำหรับการตรวจสอบประสิทธิภาพทางไฟฟ้าในสายการผลิตเบรกเกอร์วงจร
ด้วยการติดตั้งอุปกรณ์อย่างรวดเร็ว ขั้นตอนการทดสอบอัตโนมัติเต็มรูปแบบ และการประเมินผลลัพธ์อัจฉริยะ ช่วยเพิ่มประสิทธิภาพการผลิตและการควบคุมคุณภาพสำหรับผู้ผลิตได้อย่างมาก
วิธีการทดสอบ:
อุปกรณ์ทดสอบนี้ใช้หลักการของแรงดันไฟฟ้าต่ำและเอาต์พุตกระแสไฟสูง ใช้หม้อแปลงแยกกระแสไฟสูงภายในเพื่อส่งออกกระแสไฟ กำหนดขนาดกระแสไฟผ่านหน้าจอสัมผัสเพื่อควบคุมแหล่งกระแสไฟคงที่ และแหล่งกระแสไฟคงที่ควบคุมขนาดแรงดันไฟฟ้าอินพุตหลักของหม้อแปลงเพื่อปรับขนาดกระแสไฟขาออก มีฟังก์ชันในการรักษาเสถียรภาพของกระแสไฟโดยอัตโนมัติ ตั้งเวลาทดสอบผ่านหน้าจอสัมผัสและเปรียบเทียบกับเวลาทริปทดสอบเพื่อตัดสินคุณภาพของเบรกเกอร์วงจร
กำลังไฟฟ้าเข้าของอุปกรณ์: สามเฟส 380V/50HZ/10KVA;
ลักษณะการทดสอบของเบรกเกอร์วงจรแบบหล่อ: ลักษณะการทริปทันทีขนาดเล็ก, ลักษณะการทริปแบบหน่วงเวลา, การทดสอบอุณหภูมิสูงขึ้น
โหมดควบคุม: การควบคุมหน้าจอสัมผัส PLC
พารามิเตอร์ทางเทคนิค:
| ห้องควบคุมอุณหภูมิคงที่ |
|
| พารามิเตอร์การทริปแบบหน่วงเวลา |
|
| พารามิเตอร์การทดสอบการทริปทันที |
|
| การทดสอบอุณหภูมิสูงขึ้น |
|
