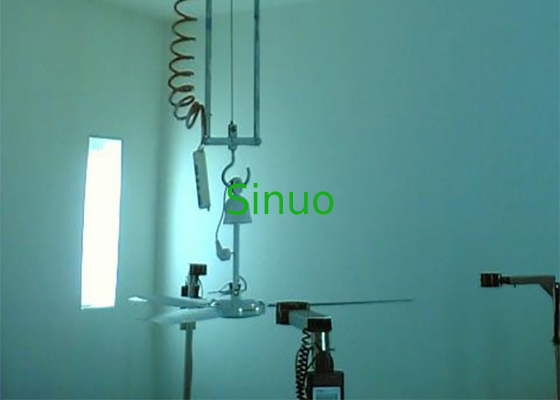

ห้องปฏิบัติการพัดลมหมุนเวียนพลังงานไฟฟ้า IEC 60879 ควบคุมด้วยคอมพิวเตอร์

IEC 60879 ห้องปฏิบัติการทดสอบควบคุมการใช้พลังงานโดยใช้คอมพิวเตอร์สำหรับพัดลมหมุนเวียน

ข้อมูลทั่วไป:

ระบบทดสอบนี้ทำขึ้นตามข้อกำหนดของห้องปฏิบัติการที่ระบุใน IEC 60879 1986 Corr 1992 ประสิทธิภาพและการสร้างพัดลมและเครื่องควบคุมการไหลเวียนของไฟฟ้าและจะตอบสนองความต้องการการทดสอบของพัดลมเพดาน

ระบบทดสอบประสิทธิภาพพลังงานถูกควบคุมโดยคอมพิวเตอร์ระบบสามารถแสดงค่าปริมาณอากาศของแต่ละจุดทดสอบและปริมาณอากาศเฉลี่ยและปริมาตรอากาศจุดของแต่ละวงกลมและสามารถสร้างและพิมพ์ผลการทดสอบและเส้นโค้งกระบวนการโดยอัตโนมัติการกำหนดค่าคอมพิวเตอร์ขั้นต่ำต้องประกอบด้วยฮาร์ดดิสก์ 250G, จอแอลซีดีขนาด 17 นิ้วและหน่วยความจำ 2G

ระบบจะดำเนินการอย่างเคร่งครัดตามมาตรฐาน IEC กล่าวคือจะรวบรวมจำนวนพัลส์สะสมของปริมาณอากาศภายในสองนาทีเพื่อให้ได้ปริมาณอากาศเฉลี่ย

มาตรฐาน:

สามารถออกแบบตามมาตรฐานต่อไปนี้:

► IEC 60879 1986 Corr 1992 หรือเวอร์ชั่นล่าสุด

►มาตรฐานอื่น ๆ

ประเภทของ UUT:

พัดลมเพดาน

เงื่อนไขทางเทคนิค:

1. ระบบนี้เป็นไปตามข้อกำหนดของการวัดปริมาณอากาศตามที่ระบุใน IEC 60879 มีหลายลักษณะเช่นการออกแบบที่เหมาะสมระดับสูงในระบบอัตโนมัติความสะดวกในการใช้งานและทนต่อการสึกหรอ

2. ช่วงการทดสอบ: พัดลมเพดาน

3. ควบคุมโดยคอมพิวเตอร์ระบบสามารถแสดงค่าปริมาณอากาศของแต่ละจุดทดสอบ (รวมถึงตำแหน่งเวลาหน่วง 1 นาทีและเวลาทดสอบ 2 นาที) ทุก ๆ สามนาทีโดยทั่วไปและปริมาณอากาศเฉลี่ยและปริมาตรอากาศจุดของแต่ละวงกลมโดยอัตโนมัติ สร้างและพิมพ์ผลการทดสอบและเส้นโค้งกระบวนการการกำหนดค่าคอมพิวเตอร์ขั้นต่ำต้องประกอบด้วยฮาร์ดดิสก์ 250G, จอแอลซีดีขนาด 17 นิ้วและหน่วยความจำ 2G

4. ความเร็วลมจะถูกวัดที่ส่วนทแยงมุมสี่ส่วนครึ่งของแผงทดสอบและวัดจาก 40 มม. จากกึ่งกลางของเส้นทแยงมุม (บนเส้นแนวตั้งที่ทะลุผ่านศูนย์กลางของใบมีด) จากนั้นค่อยๆเลื่อนไปด้านข้างโดยเพิ่มขึ้นทีละด้าน ของ 80 มม.การวัดจะหยุดจนกว่าความเร็วเฉลี่ยที่คำนวณจะลดลงต่ำกว่า 9 m / นาทีความเร็วเฉลี่ยของวงแหวนใด ๆ จะเป็นค่าเฉลี่ยของค่าที่อ่านในส่วนครึ่งขวางสี่เส้นที่รัศมีเฉลี่ยของวงแหวน

5. กรอบคงที่ของพัดลมและฐานเครื่องวัดความเร็วลมมีการติดตั้งคอนโซลปรับได้สากลและความสูงของการติดตั้งจะถูกปรับได้อย่างสะดวกภายในช่วงที่ต้องการ

6. Testo435-2 เครื่องวัดความเร็วลมชนิดสำหรับใบพัดขนาดเส้นผ่าศูนย์กลางของใบพัด 100 มม.

7. ระบบมีเครื่องมือวัดไฟฟ้าอเนกประสงค์ที่สามารถวัดแรงดันไฟฟ้ากระแส (มูลค่าที่แท้จริงที่มีประสิทธิภาพ) และกำลังงาน

8. มิติของแผงทดสอบและโครงสร้าง (ขนาดของผนังภายนอกและผนังภายในของห้องปฏิบัติการ)

มิติของผนังภายนอกของห้องปฏิบัติการ (ขนาดภายนอก): L 6m * W 5m * H 5m

มิติของผนังภายในของห้องปฏิบัติการ (ขนาดภายใน): L 4.5m * W 4.5m * H3m

โครงสร้างระบบ:
