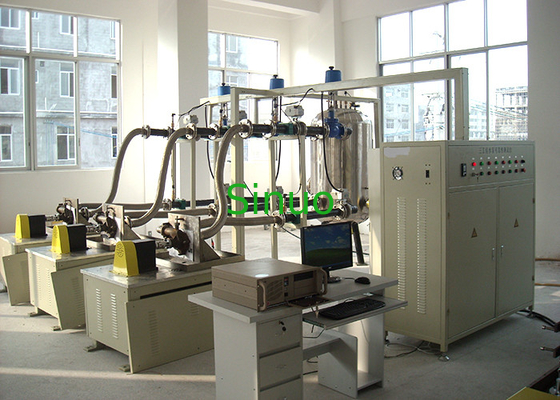

ISO9906 เครื่องใช้ไฟฟ้าปั๊มน้ำ 50M Head ระบบทดสอบประสิทธิภาพที่ครอบคลุม
| Power: | ≤5KW | Voltage: | 0-300V |
| Head: | 0-50m | Rotating Speed: | 0-3000rpm |
| Flow Rate: | 0-200m³ / ชั่วโมง | Pipe Diameter: | Ф25 / 40/50 |
| High Light: | ห้องทดสอบความชื้นอุณหภูมิห้องปฏิบัติการทดสอบประสิทธิภาพพลังงาน,energy efficiency lab test equipment |
||
ระบบทดสอบประสิทธิภาพที่ครอบคลุมสำหรับปั๊มน้ำใช้ในครัวเรือนขนาด 5KW
ข้อมูลทั่วไป:
ระบบทดสอบประสิทธิภาพของเครื่องสูบน้ำที่ครอบคลุมนี้เหมาะสำหรับการทดสอบเครื่องสูบน้ำใช้ในครัวเรือนหลากหลายประเภทระบบส่วนใหญ่ประกอบด้วยตู้ควบคุมหลักเซ็นเซอร์การไหลเซ็นเซอร์ความดันและเครื่องมือแรงดันของมอเตอร์ของปั๊ม, กระแส, กำลัง, การไหล, ความเร็วในการหมุน, ความดัน, หัวและข้อมูลอื่น ๆ สามารถทดสอบได้;และ HQ HQ, PQ curve, η-Q curve และ (NPSH) rQ curve สามารถวาดได้ตามข้อมูลที่รวบรวมโดยโครงการทดสอบ
ระบบสอดคล้องกับ: มาตรฐานสากล ISO9906-2012 / มาตรฐานแห่งชาติ GB3216-2005, GB12785-2002, GB6245-2006, GB9064, มาตรฐานอุตสาหกรรมเครื่องจักรกล JB8092-96, JB5118-2001, JB8091-98, JB6434-92
พารามิเตอร์และข้อกำหนดทางเทคนิค:
|
ข้อกำหนดพารามิเตอร์พื้นฐาน |
กลาง | □น้ำใส | |
| ประเภทปั๊มทดสอบ |
□ปั๊มหอยโข่ง □ปั๊มไหลผสม pump ปั๊มไหลตามแนวแกน pump ปั๊มน้ำวน □ปั๊มสกรู pump ปั๊มจุ่มได้ดี □ปั๊มจุ่มน้ำเสีย □ปั๊มจุ่มขนาดเล็ก □ปั๊มดับเพลิง □ปั๊มแม่เหล็ก |
||
| แรงดัน (V) | 0-300V | ||
| พลังงาน (กิโลวัตต์) | 0-5KW | ||
| ความเร็วในการหมุน (r / min) | 0-3000rpm | ||
| อัตราการไหล (M³ / h) | 0-200M³ / ชั่วโมง | ||
| หัวปั๊ม (m) | 0-50m | ||
|
ความต้องการของระบบ |
ระบบไหลเวียนของน้ำ | □สไตล์เปิด | |
| เส้นผ่าศูนย์กลางท่อ (มม.) | Ф25 / 40/50 | ||
| ระเบียบการไหล | □คู่มือ□ไฟฟ้า | ||
| โหมดพลังงานกระแสแกน | □ Electrometry | ||
| รายการทดสอบ | วิธีการวัดทางไฟฟ้า |
test การทดสอบแบบไม่โหลด □การทดสอบโหลด / ประสิทธิภาพ □การทดสอบการสั่นสะเทือน □การทดสอบเสียงรบกวน □การทดสอบการเกิดโพรงอากาศ |
|
| ความแม่นยำของระบบ |
เป็นไปตาม: มาตรฐานสากล ISO9906-2012 / มาตรฐานแห่งชาติ GB3216-2005, GB12785-2002, GB6245-2006, GB9064, มาตรฐานอุตสาหกรรมเครื่องจักรกล JB8092-96, JB5118-2001, JB8091-98, JB6434-92 □ระดับ 1 / ระดับ B □ระดับ 2 / ระดับ C |
||
| พารามิเตอร์การได้มา | แรงดันไฟฟ้ากระแสสลับกระแสไฟฟ้าความถี่ความถี่มอเตอร์แรงดันขาเข้าแรงดันออกกระแส ฯลฯ | ||
| การวิเคราะห์สมรรถนะของเครื่องสูบน้ำและการคำนวณพารามิเตอร์หลัก, ส่วนโค้ง | หัวไหลประสิทธิภาพปั๊มประสิทธิภาพหน่วยกำลังเพลา NPSH;การไหลที่ระดับหัว, หัวที่อัตราการไหลสูงสุด, จุดตัดที่วัดจริงของประสิทธิภาพของปั๊ม;การวัดการเบี่ยงเบนการไหล, การเบี่ยงเบนหัว, การเบี่ยงเบนประสิทธิภาพปั๊ม, | ||
| โหมดการวิเคราะห์การเก็บข้อมูล | คอลเลกชันอัตโนมัติของคอมพิวเตอร์การวิเคราะห์การพิมพ์การจัดการฐานข้อมูลอินเตอร์เฟซ Windows98 / 2000 / XP | ||
แผนภาพระบบ:
ส่วนต่อประสานซอฟต์แวร์:
(มีภาษาอังกฤษ)
Sinuo สามารถออกแบบและปรับแต่งระบบทดสอบประสิทธิภาพที่ครอบคลุมสำหรับปั๊มน้ำทุกชนิดเช่นปั๊มน้ำของเครื่องใช้ในครัวเรือน, ปั๊มน้ำอุตสาหกรรม, ปั๊มน้ำระบายความร้อนของเครื่องยนต์ในรถยนต์, ปั๊มน้ำหล่อเย็นเครื่องยนต์, ปั๊มล้างตู้ปลา, ปั๊มตู้ปลาและอื่น ๆ
