| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | เคสไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | t/t |
| ความสามารถในการจัดหา: | 20 ชุดต่อเดือน |

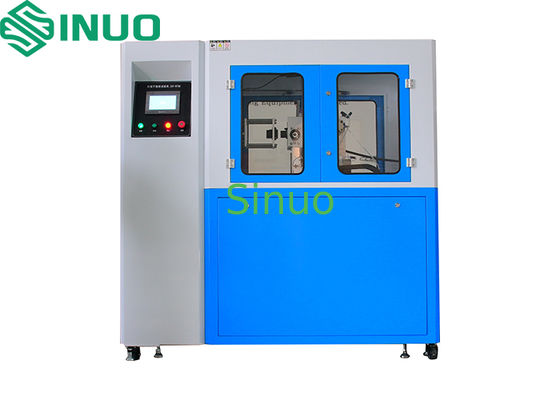

อุปกรณ์ทดสอบความสามารถในการตัดกระแสไฟฟ้าและการทำงานปกติของอินเทอร์เฟซการชาร์จ
ตัวอย่างและข้อจำกัด:
รายการทดสอบ: อินเทอร์เฟซการชาร์จรถยนต์ไฟฟ้า, ปลั๊กและเต้ารับอุตสาหกรรม, และตัวเชื่อมต่อ
วัตถุประสงค์ของการทดสอบ: ใช้เพื่อตรวจสอบว่าอุปกรณ์ไฟฟ้า เช่น อินเทอร์เฟซการชาร์จรถยนต์ไฟฟ้า, ปลั๊กและเต้ารับอุตสาหกรรม, และตัวเชื่อมต่อ สามารถทนต่อความเครียดทางกล, ไฟฟ้า, และความร้อนในระหว่างการใช้งานปกติได้โดยไม่มีการสึกหรอมากเกินไปหรือผลกระทบที่เป็นอันตราย เป้าหมายคือการตรวจสอบความน่าเชื่อถือของอุปกรณ์เหล่านี้
หลักการทดสอบ:
การทดสอบดำเนินการโดยใช้กลไกขับเคลื่อนด้วยเซอร์โวมอเตอร์ที่ทำการเสียบและดึงตัวอย่างในแนวเส้นตรง โดยทำซ้ำหลายรอบ ระบบจะหมุนสารละลายโดยอัตโนมัติ และสามารถเชื่อมต่อโหลดภายนอกเพื่อทำการทดสอบเปิด/ปิดได้ เวลาเปิด/ปิด ความเร็วในการทดสอบ และระยะชักสามารถตั้งค่าล่วงหน้าได้ทั้งหมดผ่านหน้าจอสัมผัส
โครงสร้างและคุณสมบัติ:
โครงสร้างใช้เฟรมแบบบูรณาการ ขับเคลื่อนด้วยเซอร์โวมอเตอร์พร้อมสกรูบอลที่แม่นยำและสายพานซิงโครนัส ระบบควบคุมโดย PLC พร้อมฟังก์ชันแสดงผลดิจิทัลที่ทรงพลังและอินเทอร์เฟซที่ใช้งานง่ายบนหน้าจอสัมผัสสีขนาด 7 นิ้ว อุปกรณ์จับยึดสามารถปรับได้สามแกน เหมาะสำหรับการทดสอบอายุการใช้งานของอินเทอร์เฟซปืนชาร์จ
สภาพแวดล้อม:
แหล่งจ่ายไฟ: AC220V±10%/50-60Hz, 2kW
อุณหภูมิในการทำงาน: 0-40°C, ความชื้น: 30%-90%
ขนาด: ประมาณ กว้าง 1850*ลึก 800*สูง 1700 มม.
น้ำหนัก: ประมาณ 150 กก.
พารามิเตอร์ทางเทคนิค:
| รายการทดสอบ |
ก) การทดสอบอายุการใช้งานของอุปกรณ์ล็อคเชิงกล ข) ความสามารถในการตัดกระแสไฟฟ้า ค) การทำงานปกติ (อายุการใช้งาน) |
| ช่วงตัวอย่าง | อุปกรณ์จับยึดที่ปรับแต่งตามตัวอย่างของลูกค้า |
| สถานี | สถานีเดียว |
| โหมดควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ Mitsubishi PLC, อินเทอร์เฟซสัมผัสแบบสีขนาด 7 นิ้ว |
| โหมดการทำงาน | การทำงานด้วยตนเองหรือควบคุมด้วยโปรแกรม |
| ฟังก์ชัน | จำลองการทำงานปกติของอินเทอร์เฟซการชาร์จ รวมถึงการเสียบและดึงอินเทอร์เฟซการชาร์จ, การปลดล็อค/ล็อคอุปกรณ์ล็อคเชิงกล นอกจากนี้ยังสามารถทดสอบได้อย่างอิสระ ระบบสามารถตั้งโปรแกรมสำหรับความเร็วในการทดสอบ, เวลาในการทดสอบ, และรอบการทดสอบ พร้อมสระของเหลวเดียวและฟังก์ชันการกวน |
| โหมดการขับเคลื่อน | การเสียบและดึงด้วยเซอร์โวมอเตอร์, การหมุนด้วยไฟฟ้าสำหรับการจุ่มสารละลาย, ช่วยเหลือโดยกระบอกสูบนิวเมติกสำหรับการเปิดและปิดกลไกการเชื่อมต่อ |
| อุปกรณ์จับยึดตัวอย่างและวิธีการหนีบ |
การหนีบเชิงกลพร้อมอุปกรณ์จับยึดสามมิติ X/Y/Z ที่ปรับได้ ตำแหน่งจุดหนีบสามารถปรับได้ และสามารถเปลี่ยนอุปกรณ์จับยึดเพื่อทดสอบอินเทอร์เฟซการชาร์จ AC/DC มาตรฐานแห่งชาติ, อเมริกา และยุโรป |
| การพลิกกลับอัตโนมัติ | อุปกรณ์จับยึดที่อินเทอร์เฟซปืนชาร์จมีกลไกการพลิกกลับอัตโนมัติที่สามารถหมุนได้ 90º เวลาในการจุ่มสามารถควบคุมได้ |
| รอบการทดสอบ | 0~999,999 ครั้ง, ตั้งค่าล่วงหน้าได้ ระบบจะหยุดโดยอัตโนมัติเมื่อถึงจำนวนรอบที่ตั้งไว้ล่วงหน้า |
| เวลาตัดกระแสไฟฟ้า | 1-999.9 วินาที, ตั้งค่าล่วงหน้าได้ (มาตรฐานกำหนดให้รักษาการสัมผัสทางไฟฟ้าไม่เกิน 4 วินาทีและไม่น้อยกว่า 2 วินาที) |
| อัตราการเสียบ/ดึง | 0-10 ครั้ง/นาที, ตั้งค่าล่วงหน้าได้ (3.75 รอบ/นาที, 7.5 จังหวะ/นาที) |
| ระยะชักการทดสอบ | 0-200 มม., ตั้งค่าล่วงหน้าได้ (ระยะปลั๊กและเต้ารับทดสอบ ≥ 50 มม.) |
| ความเร็วในการทดสอบ | 0-850 มม./วินาที, ตั้งค่าโดยตรงผ่านหน้าจอสัมผัส |
| การแสดงผลแรง | ติดตั้งเซ็นเซอร์วัดแรงขนาด 50 กก. สำหรับการตรวจสอบแรงแบบเรียลไทม์ สามารถสร้างกราฟแรง-เวลาได้ แสดงแรงเสียบและดึงสูงสุด รวมถึงค่าแรงปัจจุบัน ช่วงแรง: (0-500)N, โดยมีข้อผิดพลาดในการวัด ≤±0.5% F.S., ความละเอียด ≤0.1N |
| กลไกการล็อค | ระบบมีฟังก์ชันการกดอัตโนมัติสำหรับอุปกรณ์ล็อคเชิงกล จำลองสภาวะการทำงานปกติ |
| ถังสารละลาย | ถังสารละลายทดสอบที่มีส่วนผสมของเกลือ 5% และทราย 5% (ISO 12103-A4 ฝุ่นทดสอบอนุภาคหยาบหรือเทียบเท่า) แขวนลอยในน้ำกลั่น |
| ข้อกำหนดการจุ่ม | ความถี่ของเหลวในการจุ่ม, เวลาในการจุ่ม, เวลาในการอบแห้ง, รอบการเสียบ/ดึง, และเวลาของรอบการทำงานทั้งหมดสามารถตั้งโปรแกรมได้ |
| โหลดภายนอก | สามารถเชื่อมต่อโหลดภายนอกสำหรับการทดสอบได้ |
| ฟังก์ชันการตรวจจับ | เมื่อเชื่อมต่อกับโหลด ระบบสามารถทริกเกอร์สัญญาณเตือนวงจรเปิดและบันทึกจำนวนรอบปัจจุบัน |
| การป้องกันความปลอดภัย | การป้องกันสายดิน, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการโอเวอร์โหลด |
