เครื่องทดสอบความปลอดภัยของขั้วต่อการชาร์จ EV สำหรับมาตรฐานยุโรป

MOQ:	1
ราคา:	Customized
บรรจุภัณฑ์มาตรฐาน:	เคสไม้อัด
ระยะเวลาการจัดส่ง:	30 วัน
วิธีการชำระเงิน:	t/t
ความสามารถในการจัดหา:	20 ชุดต่อเดือน

รายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ชื่อแบรนด์

Sinuo

ได้รับการรับรอง

Calibration Certificate(Cost Additional )

หมายเลขรุ่น

SNEQ08

ช่วงแนวต้าน:

1-5000Ωที่มีความแม่นยำ 1%

เทอร์มิสเตอร์:

100-50,000Ωมีความแม่นยำ 2%

แรงดันไฟฟ้าของฉนวน:

DC 100-1000V (การตั้งค่าตัวแปร)

ทนต่อแรงดันไฟฟ้า:

AC 0-5KV / DC 0-6KV ปรับได้

การจัดการข้อมูล:

เชื่อมโยงรหัส QR ของผลิตภัณฑ์โดยอัตโนมัติกับผลการทดสอบและสร้างรายงาน

การทดสอบการทำงาน:

ความต่อเนื่อง, ลัดวงจร, การเดินสาย, ความต้านทาน, ล็อคอิเล็กทรอนิกส์, ฉนวนและทนต่อการทดสอบแรงดันไฟฟ้า

เน้น:

เครื่องทดสอบขั้วต่อการชาร์จ EV

เครื่องทดสอบความปลอดภัยตามมาตรฐานยุโรป

เครื่องทดสอบอุปกรณ์ชาร์จยานยนต์

คําอธิบายสินค้า

ระบบทดสอบความปลอดภัยแบบครบวงจรสำหรับขั้วต่อการชาร์จ EV AC/DC มาตรฐานยุโรป

ผลิตภัณฑ์ภาพรวม:ระบบทดสอบนี้ส่วนใหญ่ตรวจสอบการทำงานของปืน AC และ DC ที่ตรงตามมาตรฐานจีน ยุโรป และอเมริกา ปืนแต่ละกระบอกสามารถกำหนดรหัส QR เฉพาะได้ และผลการทดสอบจะถูกบันทึกไปยังรายงานโดยอัตโนมัติ สามารถพิมพ์ผลลัพธ์ที่ผ่านได้ ฟังก์ชันทั้งหมดได้รับการทดสอบโดยอัตโนมัติในครั้งเดียว

ระบบนี้มีประสิทธิภาพสูงและประหยัดแรงงาน ทำให้เหมาะสำหรับการตรวจสอบแบบเต็มชุดในโรงงาน

เนื้อหาการทดสอบ:

ทดสอบแต่ละสายสำหรับความเสียหาย ความต่อเนื่อง วงจรลัด และลำดับการเดินสายไฟที่ไม่ถูกต้อง

ทดสอบความต้านทานความต่อเนื่องของสายหลัก
ทดสอบตัวต้านทานภายใน (รวมถึงปุ่มกดทั้งในสถานะกดและไม่กด)
ทดสอบฟังก์ชันล็อคอิเล็กทรอนิกส์
ทดสอบฉนวนระหว่างสาย
ทดสอบแรงดันไฟฟ้าทนทานระหว่างสาย
ทดสอบสายเทอร์โมคัปเปิล
พารามิเตอร์ทางเทคนิค:

อินพุตพลังงาน: เฟสเดียว AC 220V/50Hz;

อินพุตจ่ายอากาศ: 0.6MPa;
ระบบควบคุม: PLC + คอมพิวเตอร์อุตสาหกรรม;
การรวมคอมพิวเตอร์กับระบบ MES (อุปกรณ์เสริม ค่าใช้จ่ายเพิ่มเติม);
ข้อมูลถูกป้อนเข้าคอมพิวเตอร์โดยใช้เครื่องสแกน อุปกรณ์มาพร้อมกับเครื่องสแกนที่สามารถสแกนบาร์โค้ดบนผลิตภัณฑ์ภายใต้การทดสอบ ก่อนทำการทดสอบ ให้สแกนบาร์โค้ดหรือรหัส QR บนผลิตภัณฑ์ หลังจากการทดสอบ บาร์โค้ดที่สแกนสามารถเชื่อมโยงกับบันทึกการทดสอบได้ ทำให้สามารถตรวจสอบย้อนกลับข้อมูลการทดสอบในภายหลังได้
อุปกรณ์ใช้ PLC อินพุตและเอาต์พุตเพื่อสแกนและตรวจจับการขาดของสาย ความต่อเนื่อง วงจรลัด และการจัดตำแหน่งสายไฟที่ไม่ถูกต้อง PLC จะกำหนดโดยอัตโนมัติว่าการทดสอบมีคุณสมบัติหลังจากเสร็จสิ้นการทดสอบ
ช่วงการทดสอบความต้านทานในตัว: 1-5000Ω โดยมีความแม่นยำ 1%
ตั้งค่าขีดจำกัดบนและล่างเพื่อตรวจสอบว่าตัวต้านทานดีหรือไม่
การตรวจจับความต้านทาน CC และ PE (กดปุ่มหรือไม่กด)

ตัวต้านทานปืน AC 16A	RC (ไม่กด): 680Ω, RC (กด) RC+R4: 3.38kΩ	ความแม่นยำในการตรวจจับความต้านทานต้องถึง 1% ถึง 2%	ตัวต้านทานปืน AC 32A
	RC (ไม่กด): 220Ω, RC (กด) RC+R4: 3.52kΩ	ตัวต้านทานปืน AC 63A
	RC (ไม่กด): 100Ω, RC (กด) RC+R4: 3.4kΩ	ช่วงการทดสอบเทอร์มิสเตอร์: 100-50,000Ω ความแม่นยำ 2% ตั้งค่าขีดจำกัดบนและล่างเพื่อตรวจสอบว่าความต้านทานเปิดดีหรือไม่

แรงดันไฟฟ้าไดรฟ์: DC12V มีเอาต์พุตแรงดันไฟฟ้าบวกและลบเพื่อเปิดใช้งานหรือตัดการเชื่อมต่อขั้วต่อ มีการตรวจสอบความต่อเนื่องของหน้าสัมผัสสวิตช์เพื่อตรวจสอบว่าอุปกรณ์ดีหรือไม่ดี
การทดสอบฉนวนระหว่างสาย:

การทดสอบเฟสเดียว: L-N, L-E และ E-N; การทดสอบสามเฟส: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2 และ L1/L2/N/E-L3; การทดสอบ DC: บวก-ลบ, บวก-กราวด์ และลบ-กราวด์

พารามิเตอร์อิมพีแดนซ์ฉนวน:
แรงดันไฟฟ้าฉนวน: DC 100-1000V (การตั้งค่าตัวแปร);
ขีดจำกัดล่าง: 1MΩ ถึง 1GΩ (การตั้งค่าตัวแปร);
ความแม่นยำ: ±5%;
ค่าการเตือนความต้านทานฉนวนที่กำหนดค่าได้: เมื่อความต้านทานลดลงต่ำกว่าค่าที่ตั้งไว้ ตัวอย่างจะถือว่ามีข้อบกพร่อง
การทดสอบแรงดันไฟฟ้าทนทานระหว่างสาย:

การทดสอบเฟสเดียว: L-N, L-E, E-N; การทดสอบสามเฟส: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3;

การทดสอบ DC: บวก-ลบ, บวก-กราวด์ และลบ-กราวด์
พารามิเตอร์การทดสอบแรงดันไฟฟ้าทนทาน:
แรงดันไฟฟ้าทนทาน: AC 0-5kV / DC 0-6kV ปรับได้;
ขีดจำกัดกระแสไฟรั่ว: AC 0.1mA-20mA, DC 0.01mA-5mA, ปรับได้;
ความแม่นยำ: ±1.5% + 3 หลัก;
จอแสดงผล: จอแสดงผลดิจิตอลระบุแรงดันไฟฟ้าปัจจุบัน;
การควบคุมแรงดันไฟฟ้า: โปรแกรมได้อัตโนมัติ;
การตรวจจับการเตือน: เมื่อค่ากระแสไฟรั่วเกินค่าที่ตั้งไว้ ตัวอย่างจะถือว่ามีข้อบกพร่อง
สถานีทดสอบ: หนึ่งสถานี ทดสอบผลิตภัณฑ์หนึ่งรายการในแต่ละครั้ง มีการติดตั้งทั้งตัวยึดหัวและท้ายปืนบนอุปกรณ์

ปลั๊กปืน: มีตัวยึดปืน AC/DC มาตรฐานจีน ตัวยึดปืน AC/DC มาตรฐานยุโรป และตัวยึดปืน AC/DC มาตรฐานอเมริกา
แผ่นท้าย: ใช้ตัวยึดแบบหนีบเฉพาะ (แคลมป์ + แผ่นป้องกัน) ที่ปรับให้เหมาะกับผลิตภัณฑ์ที่กำลังทดสอบ
ความสูงของซ็อกเก็ต: ความสูงพื้นฐานของซ็อกเก็ตประมาณ 750-1000 มม. ออกแบบตามหลักสรีรศาสตร์
ขนาด: กว้าง 900 มม. x ลึก 800 มม. x สูง 1800 มม. ฐานติดตั้งล้อเลื่อนแบบล็อคได้
น้ำหนัก: ประมาณ 300 กก.
ซอฟต์แวร์คอมพิวเตอร์:

ซอฟต์แวร์รองรับ Windows 7 และ Windows 10

การตั้งค่าพารามิเตอร์ทั้งหมดสามารถทำได้ผ่านซอฟต์แวร์
ผลการทดสอบสำหรับแต่ละผลิตภัณฑ์จะถูกบันทึกแบบเรียลไทม์ไปยังคอมพิวเตอร์เพื่อให้เข้าถึง ตรวจสอบ และส่งออกการวิเคราะห์ได้ง่าย
ระบบทดสอบมีอินเทอร์เฟซการสื่อสารสำรองสำหรับการรวมเข้ากับระบบ MES ทำให้สามารถอัปโหลดข้อมูลการทดสอบไปยังฐานข้อมูล MES เพื่อการจัดการลูกค้าที่สะดวก
การจัดเก็บข้อมูล: หลังจากเสร็จสิ้นการทดสอบ ข้อมูลการทดสอบจะถูกจัดเก็บแบบเรียลไทม์
การส่งออกข้อมูล: ข้อมูลการทดสอบสามารถส่งออกในรูปแบบ TXT หรือ Excel

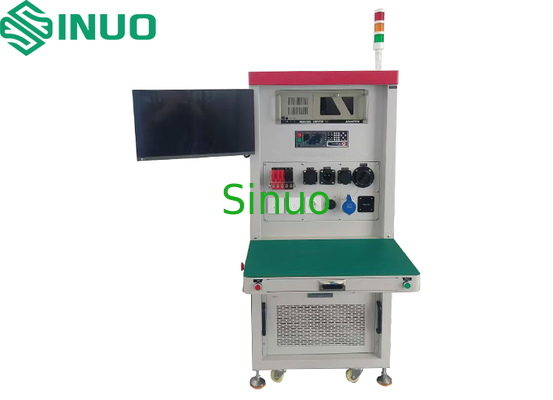

เครื่องทดสอบความปลอดภัยของขั้วต่อการชาร์จ EV สำหรับมาตรฐานยุโรป 0
