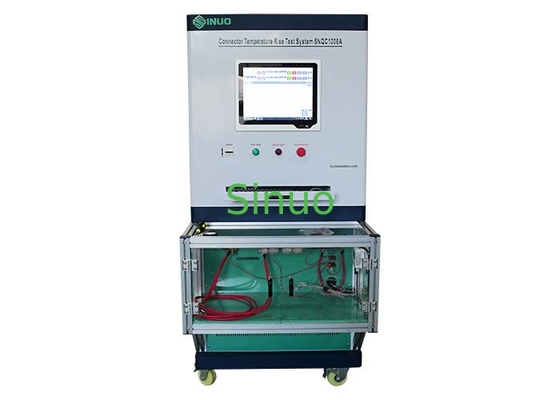

IEC 62196 อุปกรณ์ทดสอบการเพิ่มอุณหภูมิของเครื่องเชื่อมต่อสําหรับการทดสอบการเพิ่มอุณหภูมิ

IEC 62196 อุปกรณ์ทดสอบการเพิ่มอุณหภูมิของเครื่องเชื่อมต่อสําหรับการทดสอบการเพิ่มอุณหภูมิ

ข้อมูลสินค้า:

สอดคล้องกับ GB15287, GB15288, GB202341, GB2099, GB16915, GB15092, GB17465, GB11918, GB13140, GB14048, GB20234, GB7251, UL310, UL486, UL498, UL817, UL941, UL943, UL1053, UL1 059,EIA-364-70 วิธีการทดสอบกระแสและการเพิ่มอุณหภูมิสําหรับเครื่องเชื่อมอิเล็กทรอนิกส์และมาตรฐานที่เกี่ยวข้องอื่น ๆ สําหรับอุปกรณ์เสริมไฟฟ้ามันสามารถใช้ในการประเมินการทําความร้อนผิวของอุปกรณ์เสริมไฟฟ้าเมื่อเชื่อมต่อกับกระแสความแรงและว่าการเพิ่มอุณหภูมิของอิเล็กทรอนด์ตอบสนองความต้องการของมาตรฐานหรือไม่

มันใช้โปรแกรมซอฟต์แวร์อิสระและการทํางานที่ควบคุมโดยคอมพิวเตอร์ ทุกขั้นตอนการทดสอบมาตรฐานและการตัดสินข้อมูลถูกควบคุมโดยระบบ ทําให้การทํางานง่ายใช้ในการประเมินการทําความร้อนบนพื้นผิวของอินเตอร์เฟซการชาร์จและอุปกรณ์เสริมไฟฟ้าเมื่อกระแสแรงฝนถูกเชื่อม, และว่าการเพิ่มอุณหภูมิอิเล็กทรอนด์ตอบสนองความต้องการของมาตรฐานหรือไม่

ปริมาตรเทคนิค:

1แหล่งไฟฟ้าที่สามารถเขียนโปรแกรมได้ด้วยคอมพิวเตอร์

ความดันออกสูงสุด: ไม่เกิน DC5V

ปัจจุบันการทดสอบที่สามารถปรับค่าออกแบบคงที่ (2 ชุดของค่าออกแบบอิสระ, สามารถทํางานในเวลาเดียวกัน)

①.DC5A~100.0A ปรับต่อเนื่องดิจิตอล

②.DC100A ~ 2000A ปรับต่อเนื่องดิจิตอล

ความแม่นยําของการแสดงความแรงกดออก: ± (0.25% การอ่าน + ระยะ 0.25%)

ความแม่นยําของการแสดงปัจจุบัน: ± (0.25% การอ่าน + 0.25% ระยะ)

ความมั่นคงของกระแสการทดสอบ: ± (0,25% ค่าตั้ง + ระยะ 0,25%)

การติดตามการลดความดัน 2 ช่อง: 1-300.00mV ความแม่นยําในการแสดง ± (0.25% การอ่าน + ระยะ 0.25%)

อุปสรรค: ค่าคํานวณของความดันลด ÷ กระแส

2ระบบควบคุม:

ระยะเวลาการเปิดระบบแบบต่อเนื่อง: 1 ‰ 9999.99 ชั่วโมง

เวลาเปิด/ปิด: 1 ₹9999.99 ชั่วโมง

จํานวนครั้งเปิด /ปิด: 1 ถึง 9999 ครั้ง, ด้วยฟังก์ชันการปิดความจํา, ปิดอัตโนมัติเมื่อจํานวน

3การทดสอบการเพิ่มอุณหภูมิ:

ระยะการวัดอุณหภูมิ: 0 ~ 260 °C ความแม่น ± 0.3% ของการอ่าน +1 °C); ความละเอียด: 0.1 °C

จุดวัดอุณหภูมิ: 16 ช่อง (รวมถึง 1 จุดสําหรับวัดอุณหภูมิบริเวณ)

เทอร์โมคอปเปอร์วัดอุณหภูมิ: American Ω Company เทอร์โมคอปเปอร์ไฟแลนด์ประเภท T 30AWG ยาว 2 เมตร รวมทั้งสิ้น 16 ตัว

เครื่องตรวจสอบอุณหภูมิสามารถทดสอบด้วยไฟฟ้า โดยไม่เสียหายเครื่องมือ

การรวบรวมข้อมูลอุณหภูมิ: โดยใช้เครื่องทดสอบอุณหภูมิหลายช่อง TWC-2A ที่ถูกออกแบบและผลิตโดยบริษัทของเราพร้อมอินเตอร์เฟซการสื่อสาร RS232 และอินเตอร์เฟสบันทึกข้อมูล.

ความเร็วในการสแกนอุณหภูมิ: 1 ~ 255 วินาทีสําหรับช่องทุกช่อง

การบันทึกข้อมูลอุณหภูมิ: เติมเต็มโดยอัตโนมัติโดยคอมพิวเตอร์, ปรับแต่งด้วยโปรแกรมการทดสอบคอมพิวเตอร์

ซอฟต์แวร์สามารถตั้งช่องอุณหภูมิบริเวณ และอุณหภูมิบริเวณสามารถถอนอัตโนมัติเมื่อรวบรวมข้อมูล

4อุปกรณ์ที่มีโปรแกรมการทดสอบพิเศษ:

ฟังก์ชันของซอฟต์แวร์: A. สามารถตั้งโหมดการทํางานที่แตกต่างกันได้: โหมดต่อเนื่อง / โหมดเปิด / โหมดปิด / โหมดควบคุมอุณหภูมิอัตโนมัติ

B. การตั้งค่าการควบคุมการไหลของปัจจุบัน, ช่องอุณหภูมิแวดล้อมสามารถตั้งค่าและอุณหภูมิเพิ่มขึ้นสามารถลบอุณหภูมิแวดล้อมโดยอัตโนมัติ

C. บันทึกข้อมูลและวาดเส้นโค้งโดยอัตโนมัติ: ความร้อนเพิ่มขึ้น/ความแรงดัน/กระแสไฟฟ้า/ความแรงดันลดลง (อุปสรรค) -เส้นโค้งเวลา

5. พลังงานไฟฟ้า: AC220V, 60Hz, 15KVA

6อุปกรณ์พร้อมกับคอมพิวเตอร์ควบคุมอุตสาหกรรมที่บูรณาการด้วยจอสัมผัส (Pennium 4/1.8G หรือสูงกว่า CPU, เอมโมรี 4G, แผ่นจอดแบบแข็ง 64G, จอ LCD ขนาด 15 นิ้ว)อุปกรณ์ติดตั้งด้วยระบบปฏิบัติการภาษาจีน (หรือภาษาอังกฤษ) XP และโปรแกรมประมวลผล Office.

7กล่องทดสอบ: อุปกรณ์พร้อมกล่องทดสอบกันลมอะคริลิกขนาดประมาณ 800 กว้าง * 400 สูง * 400 มมลึก ซึ่งสะดวกสําหรับผู้ใช้ในการทดสอบ

เครื่องทดสอบ: ผลิตโดยผู้ใช้

สถานที่ทดสอบ: ผลิตภัณฑ์ที่ทดสอบสามารถเชื่อมต่อเป็นชุดที่หลายสถานที่ ตราบใดที่กําลังผลิตสูงสุดไม่เกิน

8ขนาด: กว้างประมาณ 800 มม × ลึก 800 มม × สูง 1800 มม น้ําหนักประมาณ 450 กิโลกรัม

9อุปกรณ์พร้อมกับการป้องกันความอ้วนและหน้าที่ป้องกันความอ้วน

เมื่ออุปกรณ์หยุดทํางาน ปัจจุบันออกจะตัดโดยอัตโนมัติ

อุปกรณ์สามารถทํางานอย่างต่อเนื่องเป็นเวลานานและมั่นคงและน่าเชื่อถือ

10.ติดตั้งอิเล็กทรอนิกส์การควบคุมออกกับรี (NC NO COM) ติดตั้ง 220Vac outlet สําหรับการควบคุมพัดลม

11. เพิ่มเซ็นเซอร์ความชื้นและคอมพิวเตอร์การแสดงข้อมูลการเก็บ

12อุปกรณ์เครือข่าย Wi-Fi: ข้อมูลสามารถเชื่อมต่อกับเครือข่าย Wi-Fi เพื่อติดตามกระบวนการภายนอกห้องปฏิบัติการ

7กล่องทดสอบ: อุปกรณ์พร้อมกล่องทดสอบกันลมอะคริลิกขนาดประมาณ 800 กว้าง * 350 สูง * 400 มมลึก ซึ่งสะดวกสําหรับผู้ใช้ในการทดสอบ

เครื่องทดสอบ: ผลิตโดยผู้ใช้

สถานที่ทดสอบ: ผลิตภัณฑ์ที่ทดสอบสามารถเชื่อมต่อเป็นชุดที่หลายสถานที่ ตราบใดที่กําลังผลิตสูงสุดไม่เกิน

8ขนาด: กว้างประมาณ 800 มม × ลึก 800 มม × สูง 1800 มม น้ําหนักประมาณ 450 กิโลกรัม

9อุปกรณ์พร้อมกับการป้องกันความอ้วนและหน้าที่ป้องกันความอ้วน

เมื่ออุปกรณ์หยุดทํางาน ปัจจุบันออกจะตัดโดยอัตโนมัติ

อุปกรณ์สามารถทํางานอย่างต่อเนื่องเป็นเวลานานและมั่นคงและน่าเชื่อถือ
