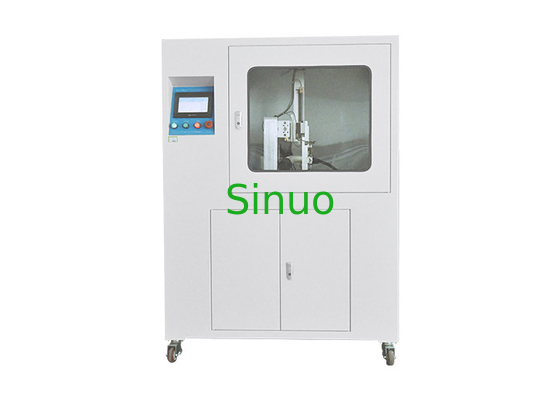

IEC 62196-1 ปืนชาร์จ อิเล็กทรอนิกส์ล็อคอุปกรณ์อุปกรณ์ทดสอบครบวงจร
| Test station: | สถานีเดียว | Drive mode: | เซอร์โวมอเตอร์ |
| Unlocking force: | 0-50N | Indication error: | ≤± 0.5%เอฟเอส |
| Interval time: | ปรับได้ 0 ~ 200 วินาที | Load current: | ปรับ 1-200mA |
| Reverse conduction: | 0~5,000มิลลิวินาที | Forward channel: | 0~5,000มิลลิวินาที |
| High Light: | IEC 62196-1 อุปกรณ์การทดสอบครบวงจร,อุปกรณ์ทดสอบครบวงจรของปืนชาร์จ |
||
IEC 62196-1 ปืนชาร์จ อิเล็กทรอนิกส์ล็อคอุปกรณ์อุปกรณ์ทดสอบครบวงจร
ภาพรวมสินค้า:
มาตรฐาน: ตาม IEC62196-1:2022.
ตัวอย่างและข้อจํากัด:
อุปกรณ์ล็อคระบบอิเล็กทรอนิกส์ของพล็อกรถไฟฟ้าแบบ DC (ดูมาตรฐาน GB/T 20234.4-2023 รูปที่ 10 และรูปที่ 11)
อุปกรณ์ล็อคระบบอิเล็กทรอนิกส์ของสายพานรถไฟฟ้า AC (ดู GB/T 20234.2-2015 สัญลักษณ์การวาด A.2)
อุปกรณ์ล็อคเครื่องจักรกลของพับรถไฟฟ้าแบบ DC (ดูมาตรฐาน GB/T 20234.4-2023 ภาพ 10 และภาพ 11)
อุปกรณ์ล็อคเครื่องจักรกลของพล็อกรถ AC (ดู GB/T 20234.2-2015 มาตรฐานรูป A)1, รูป A.3)
การใช้งาน: ใช้ในการทดสอบว่าอุปกรณ์เสริมไฟฟ้าที่มีอุปกรณ์ล็อคแบบอิเล็กทรอนิกส์ เช่น อินเตอร์เฟซการชาร์จรถไฟฟ้าโป๊กและซ็อคเกตอุตสาหกรรมและคัพเลอร์สามารถทนความเครียดทางกล, ความเครียดไฟฟ้าและความเครียดความร้อนที่เกิดขึ้นระหว่างการใช้งานปกติ โดยไม่มีการใช้งานที่เกินขั้นต่ําหรือผลอันตรายอื่น ๆ เพื่อตรวจสอบความน่าเชื่อถือของมัน
หลักการการทดสอบ: เครื่องขับเคลื่อน servo motor ใช้แรงต่อกลไกล็อคอิเล็กทรอนิกส์ของตัวอย่าง และกลไกควบคุมอิเล็กทรอนิกส์ใช้ในการดําเนินการปกติการเปิดล็อคฉุกเฉินการทดสอบความแข็งแรงทางกลของกลไกล็อคอิเล็กทรอนิกส์
โครงสร้างและลักษณะ:
มันใช้กรอบบูรณาการ, ขับโดยมอเตอร์เซอร์โว, สกรูลูกกลมความแม่นยํา, และการส่งสายเข็มขัดร่วม, การทํางานจอสัมผัสสีและฟังก์ชันแสดงภาพดิจิตอลที่แข็งแรง,ระบบควบคุมปัญญา PLC; มันยังนํามาใช้คลัมป์ปรับได้สามแกน เหมาะสําหรับการชาร์จอิเล็กทรอนิกส์ปืน
สภาพแวดล้อมการใช้งาน: พลังงานไฟฟ้า: AC380V±10%/50-60Hz, 5Kw, อุณหภูมิการทํางาน 0-40°C, ความชื้น 30%-90%.
ปริมาตรเทคนิค:
| ขนาด | ประมาณ W1000*D900*H1400mm; น้ําหนัก: ประมาณ 200kg | |||
| วัตถุทดสอบ |
a) การทดสอบการทํางานปกติ (อายุการใช้งาน) ของอุปกรณ์ล็อคอเล็กทรอนิกส์ b) การทดสอบการเปิดล็อคฉุกเฉินด้วยมือของอุปกรณ์ล็อคอิเล็กทรอนิกส์ c) ระบบล็อคอเล็กทรอนิกส์ สภาพสุดยอด d) การทดสอบความแข็งแรงโครงสร้างของอุปกรณ์ล็อคอลออนไลน์ |
|||
| สถานี | สถานีเดียว | |||
| วิธีควบคุมไฟฟ้า | มิตซูบิชิ PLC การควบคุมที่บูรณาการ ปรับปรุงการทํางานของอินเตอร์เฟซสัมผัสมนุษย์-เครื่องจักรสี 7 นิ้ว | |||
| รูปแบบการทํางาน | การทํางานด้วยมือหรือโปรแกรม | |||
| เครื่องติดตั้ง |
a) ตอบโจทย์อุปกรณ์ติดตั้งอิเล็กทรอนิกส์ล็อคอิสระหรืออุปกรณ์ติดตั้งทั่วไป b) ตอบสนองมาตรฐานอเมริกันและมาตรฐานยุโรป อินเตอร์เฟซการชาร์จ AC และ DC |
|||
| ฟังก์ชันการทดสอบ | อุปกรณ์พร้อมกับงานทดสอบล็อคอิเล็กทรอนิกส์สต๊อป | |||
| การเปิดล็อคอุปกรณ์ล็อคอิเล็กทรอนิกส์ | สามารถใช้งานการเปิดล็อคด้วยมือของอุปกรณ์ล็อคอลออนไลน์ ใช้ระบบการทํางานอัตโนมัติที่ควบคุมด้วยอิเล็กทรอนิกส์และทําโปรแกรมเพื่อตอบสนองความต้องการการทํางานปกติ (อายุการใช้งาน) ของอุปกรณ์ล็อคออนไลน์ความต้องการแรงปลดล็อคตอบสนอง (0~50) N และความผิดพลาดการแสดง ≤± 0.5% F.S., ความละเอียด≤0.1N | |||
| ความแรงของอุปกรณ์ล็อคอลอคทรอนิกส์ | มันพร้อมกับอุปกรณ์ที่ใช้แรงสําหรับกลไกสตาร์ดล็อคของอุปกรณ์ล็อคอลออนไลน์อุปกรณ์การใช้แรงสามารถ clamp ปลายของไม้ล็อคและใช้แรงผลักดัน axial หรือแรงดึง. ระยะการวัดแรงที่จําเป็นต้องตอบสนอง (0 ~50) N, และความผิดพลาดการแสดงคือ ≤ ± 0.5% F.S., ความละเอียด ≤ 0.1N, สามารถปรับอัตราการใช้แรงและรักษาค่าแรงคงที่;อุปกรณ์การใช้แรงสามารถวัดการเคลื่อนที่ของส่วนที่กําลังและตําแหน่งของไม้ล็อค, และช่วงการวัดการขยับตรงกับ (0~50) มิลลิเมตร แสดงว่าความผิดพลาดค่า ≤±0.02 มิลลิเมตร, ความละเอียด ≤0.01 มิลลิเมตร | |||
| การแปลงขั้ว | โปรแกรม PLC ปรับเปลี่ยนและปรับเปลี่ยนอัตโนมัติหลังจาก 1 วินาทีหลังจากติดตามผลตอบสนองสถานะของล็อคอิเล็กทรอนิกส์ | |||
| การสลับไฟฟ้า | (0?? 24) VDC สามารถปรับได้ ความแม่นยําของแรงดันมากกว่า 0.5 ระดับ ความละเอียด ≤0.1V | |||
| ช่องทางด้านหน้า | (0 ~ 5000) ms ระยะสามารถตั้งค่าตามใจชอบ, ความละเอียด ≤1ms | |||
| การนําทางกลับ | (0 ~ 5000) ms ระยะสามารถตั้งค่าตามใจชอบ, ความละเอียด ≤1ms | |||
| ระยะเวลา | ระยะเวลา: สามารถตั้งค่าได้ตามใจชอบ ภายในช่วง (0 ~ 200) s, ความละเอียด ≤ 1s, กระแสความแรงปรับได้ 1-200mA เพื่อร่วมมือกับการกระทํา | |||
| หน้าที่ | อุปกรณ์ที่พร้อมกับแรงดันปัจจุบัน slave ที่สามารถปรับได้ 1-200mA พร้อมอุปกรณ์ติดตามที่ตอบสนองสัญญาณเปิด/ล็อคล็อคทางอิเล็กทรอนิกส์ และบันทึกสถานะการเปิดและปิดสัญญาณ | |||
| การกําหนดความผิด | การตัดสินการตอบสนองสัญญาณที่ติดตั้ง ปิดอัตโนมัติเมื่อผิดปกติ | |||
| ความถี่ของการทดสอบ | กําหนดตามความต้องการในช่วง (0~99999) | |||
| การป้องกันความปลอดภัย | การป้องกันพื้นดิน การป้องกันวงจรสั้น การป้องกันความอ้วน | |||
| การตั้งค่าหลัก | ||||
| ชื่อ | รายละเอียด | ยี่ห้อ | QTY | |
| PLC | ซีรี่ย์ FX | มิตซูบิชิ | 1 ชุด | |
| หน้าจอสัมผัส | 7 นิ้ว | เวินวิว | 1 ชุด | |
| มอเตอร์ | 400W | ฮุยชวน | 1 ชุด | |
| การสลับไฟฟ้า | 35W/24V/ | หมายถึงดี | 1 ชิ้น | |
| รีเล่ระยะกลาง | 4J2J | ออมรอน | หลายตัว | |
| เครื่องประกอบไฟฟ้าอื่น ๆ | ชินท์ ฟูจิ | หลายตัว | ||
| เครื่องตรวจจับแรง | 10 กก. | ชางจิง | 1 ชุด | |
| เครื่องแปรรูปและเครื่องติดตั้ง | ซินูโอ | 1 ชุด | ||
| ชาซี | ซินูโอ | 1 ชิ้น | ||
