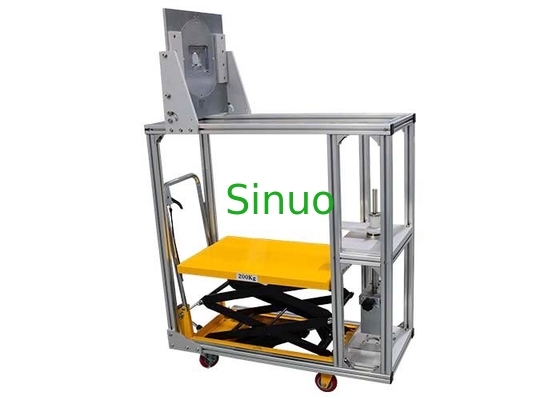

IEC 62196-1 การชาร์จอินเตอร์เฟซ การทดสอบภาระกลอุปกรณ์ การทดสอบเครื่องเชื่อมรถ
ข้อมูลสินค้า:
มาตรฐาน: ตาม IEC 62196-1:2022.
ตัวอย่างและข้อจํากัด: อินเตอร์เฟซการชาร์จ
การใช้งาน: โครงสร้างของอินเตอร์เฟซการชาร์จควรทําให้การใส่และถอดปืนชาร์จง่าย และควรป้องกันปืนชาร์จจากการหลุดออกจากซ็อตระหว่างการใช้งานปกติตรวจสอบว่าแรงสูงสุดที่จําเป็นในการดึงปืนชาร์จออกจากซ็อตของอุปกรณ์อยู่ในช่วงที่กําหนดโดยมาตรฐานมันยังใช้เพื่อตรวจสอบว่าแรงสูงสุดที่จําเป็นในการใส่ปืนชาร์จเข้าไปในซ็อตของอุปกรณ์อยู่ในช่วงที่กําหนดโดยมาตรฐานหรือไม่
หลักการทดสอบ: พลังดึงออกสูงสุดของซ็อต: ใช้แรงดึงออกสูงสุดที่กําหนดในมาตรฐาน (แรงรวมของน้ําหนักหลัก, น้ําหนักเพิ่มเติม, โฮก (อุปกรณ์จับ)และปั๊มทดสอบ) ไปยังปั๊มทดสอบและพัสดุจะออกมาจากซ็อต
พลังในการใส่ปืนชาร์จเข้าไปในซ็อต: วางปืนชาร์จตั้งแน่นลง, วางน้ําหนักหลักตามมาตรฐานบนปืนชาร์จ, แล้วใช้ 0.น้ําหนัก 8 กิโลกรัมที่จะตกได้อย่างอิสระจากความสูง 5 เซนติเมตรเพื่อกระทบกับน้ําหนักหลัก. ปืนชาร์จต้องใส่เข้าไปในซ็อต ติดต่อที่ต้องการ
โครงสร้างและลักษณะ:
อุปกรณ์นี้ประกอบด้วยอุปกรณ์กั้นที่ติดตั้งอยู่ใต้แผ่นบน A, น้ําหนักหลัก F, น้ําหนักเพิ่ม G และพัสดุทดสอบ C. กรอบของอุปกรณ์นี้เป็นที่สอดคล้องกับ GB/T20234.1 รูปที่ 5 และ GB11918.4 รูปที่ 102 รวมถึงการทดสอบภาระกลของอัตราการชาร์จแบบแนวราบ การทดสอบอุปกรณ์ล็อค และการทดสอบแรงใส่และดึง
หมายเหตุ: ใช้คลัมป์ปรับได้ ซึ่งสามารถเปลี่ยนระหว่างทิศทางตั้งและแนวราบ และสามารถคลัมทุกชนิดของผลิตภัณฑ์ซึ่งสะดวกต่อการใช้งาน; น้ําหนักหลักถูกคอนเตอร์เวย์โดยตรง โดยไม่จําเป็นต้องมีคอ
สภาพแวดล้อมการใช้งาน: อุณหภูมิการทํางาน 5-35 °C, ความชื้น 30%-90%.
ข้อมูลการใช้งาน:
| สถานีทดสอบ | สถานีเดียว |
| การตั้งค่าขนาด |
ผลิตจาก S136, ปินมีขนาดมาตรฐานขั้นต่ํา, ความอดทนคือ ± 0.01mm, ระยะห่างคือ ± 0.05mm, และความเรียบ 0.8um กว้างเป็นตัวเลือก |
| วัตถุทดสอบ |
7.11.8: การทดสอบความอ้วนทางกลของอินเตอร์เฟซการชาร์จ 7.15.1.1: การทดสอบอุปกรณ์ล็อค 7.17: การทดสอบแรงดึงและดึง |
| ปริมาตรทางเทคนิคหลักของการทดสอบภาระกลของอินเตอร์เฟซการชาร์จ | |
|
ภาพแผนการทดสอบ |
|
| ระยะเวลาในการทดสอบ | 60s ไฮดรอลิกซิลินเดอร์ขับเคลื่อน pallet เพื่อยกและลดน้ําหนัก และเวลาถูกควบคุมด้วยมือ |
| ความถี่ของการทดสอบ | 4 ครั้ง ครั้งละ 90 องศารอบแกนแนวราบด้วยมือ |
| การเลือกภาระการทดสอบ |
|
| การตั้งค่าน้ําหนักภาระกล |
165: 148.5N น้ําหนักหลัก x1 + 16.5N น้ําหนักเพิ่ม x1; 300N: 270N น้ําหนักหลัก x1 + 30N น้ําหนักเพิ่ม x1; 440N: 396N น้ําหนักหลัก x1 + 44N น้ําหนักเพิ่ม x1; 660N: 594N น้ําหนักหลัก x1 + 66N น้ําหนักเพิ่ม x1; 750N: 675N น้ําหนักหลัก x1 + 75N น้ําหนักเพิ่ม x1; หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมถึงน้ําหนักของตะขอ และน้ําหนักของน้ําหนักถูกประกอบด้วยการวางและการรวม |
| ปริมาตรเทคนิคหลักของการทดสอบอุปกรณ์ล็อค | |
| ระยะเวลาในการทดสอบ | 60s ไฮดรอลิกซิลินเดอร์ขับเคลื่อน pallet เพื่อยกและยกน้ําหนัก และเวลาถูกควบคุมด้วยมือ |
| ภาพแผนการทดสอบ | |
| ปริมาตรทางเทคนิคหลักของการทดสอบแรงใส่และแรงดึง | |
|
สัญลักษณ์การจัดวางการทดสอบแรงใส่ |
|
| การตั้งค่าน้ําหนักแรงการใส่ |
น้ําหนักหลักของปืนชาร์จ AC: 9.2kg น้ําหนักหลักของปืนชาร์จ DC: 13.2kg น้ําหนักเพิ่ม: 0.8 กิโลกรัม หมายเหตุ: น้ําหนักของน้ําหนักหลักรวมถึงน้ําหนักของ clamp และ guide rod น้ําหนักของน้ําหนักได้รับโดยการวางและการรวม |
| การทดสอบ | ระหว่างการทดสอบ, อุปกรณ์ล็อคต้องเปิด |
| การตั้งค่าน้ําหนักแรงดึง |
ปืนการชาร์จ AC: 100N (90N+10N) ปืนชาร์จ DC: 140N (126N+14N) 1.0kg |
