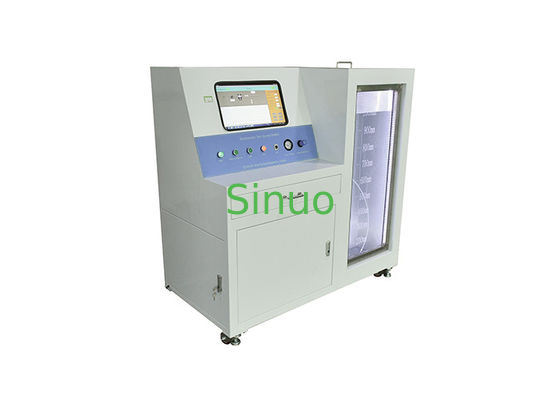

IEC 62196 เครื่องทดสอบตรวจจับความแน่นของอากาศอัตโนมัติ เครื่องทดสอบความดันเกิน 10L
| Applied standard: | IEC 62196-3-1 | Applied clause: | ข้อ 101.6 |
| Test station: | สถานีเดียว | Test pressure: | 1.0-10.0bar |
| Display accuracy: | 0.1 บาร์ | Test medium: | อากาศแห้ง |
| Driving air pressure: | 0.2-0.8MPA | Volume size: | น้อยกว่า 10 ลิตร |
| High Light: | เครื่องทดสอบการตรวจสอบความแน่นของอากาศ 10 ลิตร เครื่องตรวจสอบการตรวจสอบความแน่นของอากาศแรงดันสูง,Overpressure Air Tightness Detection Testing Machine |
||
IEC 62196 เครื่องทดสอบตรวจจับความแน่นของอากาศอัตโนมัติ เครื่องทดสอบความดันเกิน 10L
ข้อมูลสินค้า:
มาตรฐาน: ตามมาตรฐาน IEC62196-3-1 ข้อ 101.6 การทดสอบความดันเกิน
ตัวอย่างและข้อจํากัด: การทดสอบการทดสอบผลการปิดสําหรับปริมาณที่ต่ํากว่า 10 ลิตร
การใช้งาน: ใช้ในการทดสอบการรั่วไหลของความดันบนอุปกรณ์ที่ต้องการการปิดที่มีสารเย็นเหลว
หลักการการทดสอบ: ตามความดันต่าง ๆ ของตัวอย่าง ปั๊มกระตุ้นของระบบออกแรงดันสูงเพื่อตรวจสอบแรงดันของตัวอย่าง
โครงสร้างและลักษณะ: ประกอบด้วยระบบควบคุมไฟฟ้า, ระบบควบคุมความดันและถังน้ํา.ชิ้นงานติดตั้งและเชื่อมต่อด้วยมือ
สภาพแวดล้อมการใช้งาน
พลังงานไฟฟ้า: AC220V ± 10%/50-60Hz
แหล่งอากาศ: อากาศกด 0.5-0.8MPa
สถานที่ใช้: ความดันชั้นบรรยากาศ 80 ~ 106kpa; อุณหภูมิบริเวณ 5 ~ 40 °C; ความชื้นสัมพันธ์ (20 ~ 80) %RH; ไม่มีการสั่นแรง, ความสั่นสะเทือน, ไม่มีการแทรกแซงไฟฟ้าแม่เหล็ก, ไม่มีฝุ่นไม่มีก๊าซระเบิดและก๊าซกัด, การระบายความร้อนที่ดี
ปริมาตรเทคนิค:
| สถานีทดสอบ | สถานีเดียว |
| วิธีควบคุมไฟฟ้า | การควบคุมและการทํางานด้วยคอมพิวเตอร์ที่ฉลาด |
| ความดันการทดสอบ | 1.0-10.0Bar การขับเคลื่อนปั๊มขยาย |
| ความแม่นยําในการควบคุมความดัน | + 1% ของขีดจํากัดด้านบนของค่าความดันการทดสอบ - 1% ของขีดจํากัดด้านล่าง |
| ความแม่นยําในการแสดง | 0.1 บาร์ |
| สื่อการทดสอบ | อากาศแห้ง |
| วิธีควบคุมความดัน | การควบคุมคอมพิวเตอร์ |
| อัตราการเพิ่ม | การปรับ, แบบเส้นตรงไม่เรียบร้อย |
| ระยะเวลาในการบด | 0-9999s สามารถตั้งค่าได้ตามใจชอบ โดยใช้วินาทีเป็นหน่วยเวลา |
| กระบวนการทดสอบ | ยกระดับ-ความดัน-ลดความดัน |
| ความดันอากาศขับเคลื่อน | 0.2-0.8MPa |
| ขนาดปริมาณ | ต่ํากว่า 10L |
| ขนาดถังน้ํา | WDH = 500 × 500 × 1000 มม. |
| อินเตอร์เฟซการออก | ZG1/4 สายใยภายใน |
| การแสดงเส้นโค้งความดัน | การแสดงในเวลาจริงของโปรแกรมการเก็บข้อมูล |
| การเก็บข้อมูลการทดสอบ | รายงานและแบบสอบ excel สามารถบันทึกได้ |
| คอมพิวเตอร์ | ขนาดความจํา Intel i7 4G (หรือมากกว่า) 512G SSD ระบบปฏิบัติการ windows7 และโปรแกรมประมวลผล OFFICE พร้อมอินเตอร์เฟซการสื่อสาร RS232 |
| อุปกรณ์ป้องกันความปลอดภัย | |
| พลังงานไฟฟ้า | การป้องกันการรั่วไหล การป้องกันความอ้วนและการป้องกันวงจรสั้น |
| มอเตอร์ | ความอ้วนเกิน การป้องกันวงจรสั้น |
