IEC 60309 การชาร์จอินเตอร์เฟซ ระบบทดสอบการเพิ่มอุณหภูมิ EV การทดสอบปืนชาร์จ

IEC 60309 ระบบการทดสอบอัตราการเพิ่มอุณหภูมิของอินเตอร์เฟซชาร์จ EV การทดสอบปืนชาร์จ

มาตรฐาน:

การติดตามอุณหภูมิที่สอดคล้องกับข้อ 6.2.9 และ 724, การเพิ่มอุณหภูมิที่ตรงกับข้อ 6.3.13 และ 7.24 ในมาตรฐาน GB/T 20234.1-2023 การตรวจจับอุณหภูมิที่ตรงกับข้อ 103.20, อุณหภูมิพื้นผิวและอุณหภูมิปลายในมาตรฐาน GB/T 20234.4-2023 ตรงกับข้อ 8.13 และข้อ 913การทดสอบการเพิ่มอุณหภูมิขององค์ประกอบการเชื่อมต่อการชาร์จจะต้องดําเนินการตามวิธีที่ระบุใน F.2 และ F.3 ในข้อเพิ่มเติม F

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60 669, IEC61058, IEC60439, EIA-364-70ความสูงของอุณหภูมิ เครื่องมือทดสอบมาตรฐานสําหรับการทดสอบตรงกับข้อจําแนก B.

ลักษณะของอุปกรณ์:

มันใช้โปรแกรมซอฟต์แวร์อิสระและการทํางานที่ควบคุมโดยคอมพิวเตอร์ ทุกขั้นตอนการทดสอบมาตรฐานและการตัดสินข้อมูลถูกควบคุมโดยระบบ ทําให้การทํางานง่ายใช้ในการประเมินการทําความร้อนบนพื้นผิวของอินเตอร์เฟซการชาร์จและอุปกรณ์เสริมไฟฟ้าเมื่อกระแสแรงฝนถูกเชื่อม, และว่าการเพิ่มอุณหภูมิอิเล็กทรอนด์ตอบสนองความต้องการของมาตรฐานหรือไม่

ปริมาตรทางเทคนิคหลัก:

1สถานีออก: 1 สถานี AC

ความดันออกสูงสุด: AC 10V

ปัจจุบันการทดสอบที่ปรับต่อคงที่ผลิต: AC10 ~ 1400A

ความแม่นยําของการแสดงปัจจุบัน: ± (0.25% การอ่าน + 0.25% ระยะ) ความละเอียด 1A

ความแม่นยําในการแสดงความแรงดัน: ± (0.25% การอ่าน + 0.25% ระยะ) ความละเอียด 0.01V

ความมั่นคงของกระแสการทดสอบ: ± ((1% ค่าตั้ง + 0.5A) เวลาปฏิกิริยาประมาณ 1S

2. การควบคุมการติดต่อไฟฟ้า: ระยะเวลาปัจจุบัน AC (0 ~ 2) A

3รูปแบบการทํางาน: รูปแบบต่อเนื่อง รูปแบบเปิดปิด และ รูปแบบควบคุมอุณหภูมิอัตโนมัติ

ระบบเปิดปิดต่อเนื่อง:

ระยะเวลาการทดสอบแบบต่อเนื่อง: 0.01 ₹ 99.99 ชั่วโมง

ระบบเปิด/ปิด ระยะเวลาเปิด/ปิด: 0.01 ₹ 99.99 ชั่วโมง

จํานวนเวลาเปิดปิด: 1~9999 ครั้ง การปิดอัตโนมัติเมื่อจํานวน

การตั้งค่าปัจจุบัน: การตั้งค่าแบบโปรแกรม

โหมดการควบคุมอุณหภูมิอัตโนมัติ: สามารถตั้งค่าการเพิ่มอุณหภูมิที่มั่นคงและหาค่าปัจจุบันที่เหมาะสมโดยอัตโนมัติ

ระยะการตั้งค่าการเพิ่มอุณหภูมิ: 0~100°C

ความแม่นยําคงที่ ± 0.5 °C

รับผลปัจจุบันโดยอัตโนมัติที่ต้องการค่าการเพิ่มอุณหภูมิ

4. การทดสอบการเพิ่มอุณหภูมิ (โมดูลเก็บอุณหภูมิที่นําเข้า)

ระยะการวัดอุณหภูมิ: 0 ~ 260 °C ความแม่นยํา ± 0.3% ของการอ่าน +1 °C; ความละเอียด: 0.1 °C

จุดวัดอุณหภูมิ: 20 ช่อง (รวมถึง 1 จุดสําหรับวัดอุณหภูมิบริเวณ)

เทอร์โมคอปเปอร์: อุปกรณ์รองรับ J, K, T, E, S, N, B, R และชนิดของเทอร์โมคอปเปอร์อื่น ๆ

เทอร์โมคอปเปลวัดอุณหภูมิ: เทอร์โมคอปเปลไฟแลนด์ American Ω Company K-type 30AWG ยาว 2 เมตร มีทั้งหมด 20 ชิ้น

เครื่องตรวจสอบอุณหภูมิสามารถทดสอบด้วยไฟฟ้า โดยไม่เสียหายเครื่องมือ

ความเร็วในการสแกนอุณหภูมิ ระยะการเก็บบันทึก: 0.1 ~ 1800 วินาทีสําหรับช่องทุกช่อง

การบันทึกข้อมูลอุณหภูมิ: เติมเต็มโดยอัตโนมัติโดยคอมพิวเตอร์, ปรับแต่งด้วยโปรแกรมการทดสอบคอมพิวเตอร์

ซอฟต์แวร์สามารถตั้งช่องอุณหภูมิบริเวณ และอุณหภูมิบริเวณสามารถถอนอัตโนมัติเมื่อรวบรวมข้อมูล

5อุปกรณ์พร้อมกับคอมพิวเตอร์ควบคุมอุตสาหกรรมที่บูรณาการด้วยจอสัมผัส (Pen 4/1.8G หรือสูงกว่า CPU, เอมโมรี 4G, แผ่นจอด solid state 64G, จอ LCD ขนาด 15 นิ้ว)ติดตั้งด้วยระบบปฏิบัติการภาษาอังกฤษ XP และโปรแกรมประมวลผล OFFICE.

A. โหมดการตั้งค่าพลังงาน: มีการตั้งค่าการแก้ไขที่สามารถเขียนโปรแกรมได้ และสามารถตั้งค่าโปรแกรมปัจจุบันไม่น้อยกว่า 10 ภาค และสามารถดําเนินการต่อเนื่องได้หลายค่าปัจจุบันพร้อมฟังก์ชันสวิตช์นาฬิกา, การตั้งค่าอินเตอร์เฟซการทํางาน, การปรับอัตโนมัติและการตั้งค่าใหม่อัตโนมัติ

B. ตัวเลือกโหมดการทํางานหลายแบบ: โหมดต่อเนื่อง โหมดเปิดปิด โหมดควบคุมอุณหภูมิอัตโนมัติ

C. การแสดงข้อมูล: สามารถแสดงค่าอุณหภูมิ, ค่าปัจจุบันและเส้นโค้งแกนเวลาของแต่ละช่องในเวลาจริง ความถี่การเก็บตัวอย่างสามารถปรับได้จาก 100ms ถึง 1800sระยะเวลาการบันทึกข้อมูลสามารถปรับได้จาก 100ms ถึง 1800s.

D. การออมข้อมูล: มีฟังก์ชันในการออมข้อมูลการทดสอบโดยอัตโนมัติหรือด้วยมือ และพื้นที่ในการออมอย่างน้อย 8G

E. การส่งออกข้อมูล: มีฟังก์ชันส่งออกข้อมูล USB และข้อมูลสามารถส่งออกไปยัง CSV, XLSX และไฟล์รูปแบบอื่น ๆ

F. โหมดการตั้งค่าพลังงาน: มันมีการตั้งค่าการแก้ไขที่สามารถเขียนโปรแกรมได้ และสามารถตั้งโปรแกรมการออกปัจจุบันไม่น้อยกว่า 10 ภาค และสามารถนําค่าปัจจุบันที่แตกต่างกันมาดําเนินการอย่างต่อเนื่องพร้อมฟังก์ชันสวิตช์นาฬิกา, การตั้งค่าอินเตอร์เฟซการทํางาน, การปรับอัตโนมัติและการตั้งค่าใหม่อัตโนมัติ

6. พลังงานไฟฟ้า: AC220V±10%, 50/60Hz, 10KVA

7ขนาด: กว้างประมาณ 1000 มิลลิเมตร × ลึก 1000 มิลลิเมตร × สูง 1600 มิลลิเมตร และน้ําหนักประมาณ 300 กิโลกรัม

อุปกรณ์พร้อมกับรถยนต์เคลื่อนไหวที่ใช้งานหนักที่สามารถเบรกได้ เพื่อการติดตั้งและเคลื่อนไหวง่าย

8อุปกรณ์พร้อมกับการป้องกันความอ้วนและการป้องกันความอ้วน

เมื่ออุปกรณ์หยุดทํางาน ปัจจุบันออกจะตัดโดยอัตโนมัติ

อุปกรณ์สามารถทํางานต่อเนื่องได้นาน และมีความมั่นคงและน่าเชื่อถือ

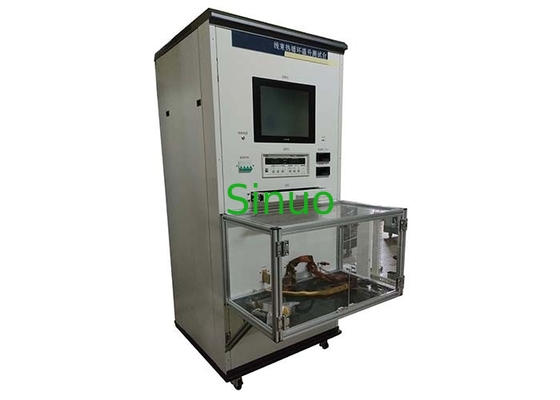

9.แผนภูมิของอุปกรณ์ (ภาพรวมคอมพิวเตอร์)
