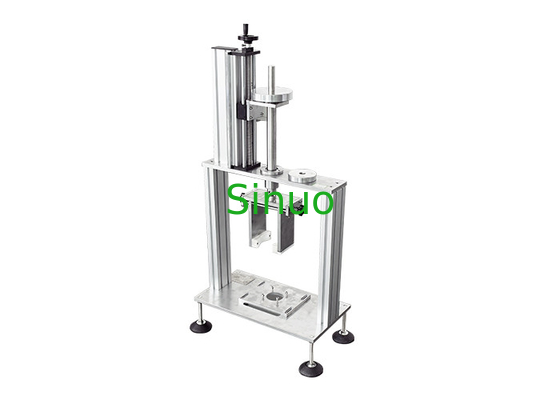

IEC 62196-1 อุปกรณ์ทดสอบความตึงเครียดซอคเกตรถยนต์พลังงานใหม่
| Accessories: | แบ่งปันปุ่มทดสอบสําหรับ SN11013 | Applied Standard: | IEC 62196-1Ed.4CDV 2020 ข้อ 16.16 |
| Withdrawal force test: | น้ําหนัก 1 kg | Force weight kit: | 9.2กิโลกรัม น้ําหนักช่วย 0.8กิโลกรัม |
| Insertion force test: | น้ําหนัก 2 kg | Drop height limit of auxiliary weight: | 50 มม. |
| High Light: | อุปกรณ์ทดสอบความตึงเครียดโซเค็ตรถยนต์,IEC 62196-1 อุปกรณ์ทดสอบความตึงเครียดโซเกต |
||
IEC 62196-1 อุปกรณ์ทดสอบความตึงเครียดซอคเกตรถยนต์พลังงานใหม่
ภาพรวมสินค้า:
IEC 62196-1Ed.4CDV 2020 มาตรา 16.16 ต้องการใช้เครื่องมือทดสอบแรงดึงตัวนี้
หลักการการทดสอบ: อุปกรณ์เสริมที่ติดตั้ง (ช่องรับอากาศหรือช่องรับอากาศของยาน) ถูกติดตั้งในแบบที่ว่าในช่วงระยะแรกของการใส่ อุปกรณ์เสริมการจับคู่จะเคลื่อนย้ายลงตามแนวตั้งหน่วยน้ําหนักหลัก 9.2 กิโลกรัมถูกวางบนเครื่องติดตั้งที่เหมาะสม หากเครื่องติดตั้งเคลื่อนที่ไม่เข้าสู่ตําแหน่งที่ต้องการสําหรับเครื่องติดตั้งที่ติดตั้ง น้ําหนักผู้ช่วย 08 กิโลกรัมถูกอนุญาตให้ตกบนน้ําหนักหลักจากความสูง 5 ซม.จากนั้น, การเคลื่อนย้ายการติดตั้งควรเข้าไปในตําแหน่งที่ต้องการสําหรับการติดตั้งที่คงที่เพื่อให้สัมผัสถูกต้อง
This product is used to test whether the maximum force required to pull a plug out of a receptacle or connecting device and the minimum force required to pull a unipolar plug out of a receptacle assembly are within the limits specified in the standard.
ปริมาตรเทคนิค:
|
การทดสอบแรงการใส่ |
1. อุปกรณ์แรงการใส่คงที่สําหรับซ็อคเกตหรือซ็อคเกตการใส่อุปกรณ์ |
|
2ชุดน้ําหนักแรง 9.2 กิโลกรัม น้ําหนักช่วย 0.8 กิโลกรัม |
|
|
3ขั้นต่ําความสูงการตกของน้ําหนักผู้ช่วย: 50 มม. |
|
|
4. น้ําหนัก 2 กิโลกรัม |
|
|
การทดสอบแรงดึง |
1. แบ่งปันส่วนกลของ SN11013, ตาม IEC 62196-1 :2020 ภาพ 13 |
|
2. แบ่งปันปุ่มทดสอบสําหรับ SN11013 |
|
|
3คอนเตอร์เวย์เพื่อให้อุปกรณ์ยก (กว้าง + โฮก + น้ําหนัก) คือ 9 กิโลกรัม โดยมีน้ําหนักเสริม 1 กิโลกรัม |
|
|
4. น้ําหนัก 1 กิโลกรัม |
