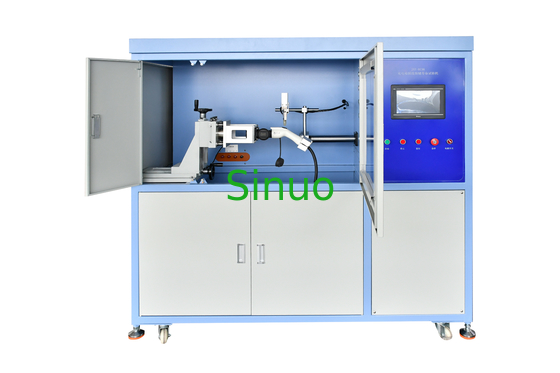

IEC60309-1 เครื่องเชื่อมและพหลกรถยนต์ อุปกรณ์ทดสอบความสามารถในการแตกของรถยนต์
| Linear stroke: | 0-100มม | Applied standard: | IEC IEC60309-1 |
| Drive mode: | เซอร์โวมอเตอร์ไดรฟ์ | Applied clause: | ข้อ 20 และ 21 |
| Test station: | สถานีเดียว | Test frequency: | 0-10 รอบ/นาที สามารถตั้งค่าล่วงหน้าได้ (3.75 รอบ/นาที=7.5 สโต๊ค/นาที) |
| Test cycles: | 0 ~ 999999 รอบสามารถตั้งค่าล่วงหน้าได้ | Safety protection: | การป้องกันกราวด์, การป้องกันไฟฟ้าลัดวงจร |
| High Light: | IEC60309-1 อุปกรณ์การทดสอบยานยนต์,เครื่องเชื่อมและพล็อก อุปกรณ์ทดสอบรถ |
||
IEC60309-1 เครื่องเชื่อมและพหลกรถยนต์ อุปกรณ์ทดสอบความสามารถในการแตกของรถยนต์
ข้อมูลสินค้า:
เครื่องทดสอบความต้านทานต่อการแตกของเครื่องเชื่อมและพหลกรถยนต์ ตอบสนองความต้องการของมาตรฐาน เช่น มาตรฐาน IEC60309-1 ข้อ 20 และ 21 และมาตรฐาน IEC62196-1 ข้อ 7.11 และ 7.12.
ใช้ในการตรวจสอบว่าอุปกรณ์เสริมไฟฟ้า เช่น อินเตอร์เฟซการชาร์จรถไฟฟ้า, พล็อกอุตสาหกรรม, ซ็อตและคอปเลอร์สามารถทนต่อการความเครียดทางไฟฟ้าและทางความร้อนที่เกิดขึ้นระหว่างการทํางานปกติ โดยไม่มีการสกัดขัดเกินหรือผลกระทบอันตรายอื่น ๆ.
ปริมาตรเทคนิค:
|
มาตรฐานที่ใช้ |
IEC IEC60309-1 |
|
ข้อตกลงที่ใช้ |
ข้อ 20 และ 21 |
|
สถานีทดสอบ |
เพียงคนเดียว |
|
วิธีควบคุม |
PLC การควบคุมที่บูรณาการด้วยสติปัญญา พร้อมจอสัมผัสแบบมนุษย์แบบสี |
|
โหมดขับขี่ |
เครื่องขับเคลื่อนมอเตอร์เซอร์โว |
|
วิธีจับตัวอย่าง |
การจับกล, ตําแหน่งของจุด clamping สามารถปรับตามการติดตั้ง 3 แกน |
|
สายการเคลื่อนที่ |
0-100mm สามารถตั้งค่าได้ (ระยะห่างระหว่างปุ่มทดสอบและซ็อตทดสอบ≥ 50mm) |
|
ระยะเวลาการนํา |
0-99.9s สามารถตั้งค่าได้ (การติดต่อไฟฟ้าควรรักษาไม่เกิน 4s, ไม่ต่ํากว่า 2s) |
|
ความเร็วในการใส่และแยก |
0-0.85m/s สามารถตั้งค่าได้ก่อน โดยปกติ ((0.8±0.1) m/s) |
|
ความถี่ของการทดสอบ |
0-10 วงจร/นาที สามารถตั้งค่าได้ (3.75 วงจร/นาที=7.5 วงจร/นาที) |
|
วงจรการทดสอบ |
0~999999 วงจร สามารถตั้งค่าได้ |
|
พลังภาระ |
ภายนอก, การให้ความแรงดันที่ต้องการมาตรฐาน, ปัจจุบันและปัจจุบันประสิทธิภาพปัจจุบัน, กล่องภาระภาระเป็นตัวเลือก |
|
ตู้บรรทุกแบบเลือก |
หมายเหตุ: เพียงด้วยตู้แรงแลกเปลี่ยนอัตราแลกเปลี่ยน 0-70A ความดัน 0-300V |
|
เนื้อหาการทดสอบ |
การทดสอบความสามารถในการตัดเชื่อมต่ออุปกรณ์ การทดสอบอายุการทํางานปกติของอุปกรณ์ |
|
ฟังก์ชันการตรวจจับ |
ระเบิดวงจรเปิดสามารถนําไปใช้ในระหว่างการทดสอบภาระและรอบสามารถบันทึกในเวลาจริง |
|
การป้องกันความปลอดภัย |
การป้องกันพื้นดิน การป้องกันวงจรสั้น |
