| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | กรณีไม้อัด |
| ระยะเวลาการจัดส่ง: | 30 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

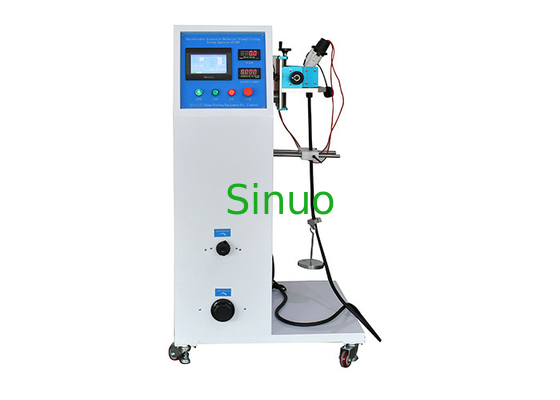

IEC 60309-1 อุปกรณ์ทดสอบการงอสายเคเบิลส่วนต่อประสานการชาร์จยานพาหนะพร้อมโหลด
ภาพรวมผลิตภัณฑ์สำหรับอุปกรณ์ทดสอบการดัดงอสายเคเบิลส่วนต่อประสานการชาร์จยานพาหนะ:
เครื่องมือทดสอบความยืดหยุ่นได้รับการออกแบบและผลิตตามข้อกำหนดของ IEC62196-1: 2020 ข้อ 26.4 รูปที่ 20, IEC60309-1: 2012 ข้อ 24.4 รูปที่ 9 ฯลฯ ใช้เพื่อประมวลผลการทดสอบการงอโหลดเชิงกลของปลั๊กและเต้ารับรถยนต์ - เต้าเสียบและข้อต่ออุปกรณ์เสริมที่ไม่สามารถเปลี่ยนสายได้
อุปกรณ์นี้ใช้การควบคุม PLC และดำเนินการโดยส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรสีขนาด 7 นิ้ว ใช้เซอร์โวมอเตอร์เพื่อควบคุมมุมงอสามารถตั้งค่ามุมการงอ ความเร็วในการงอ และรอบการทดสอบได้บนหน้าจอสัมผัสการทดสอบจะดำเนินการโดยอัตโนมัติตามพารามิเตอร์ที่ตั้งไว้เมื่อเวลาทดสอบถึงจำนวนครั้งที่ทดสอบที่ตั้งไว้ อุปกรณ์จะหยุดโดยอัตโนมัติและให้สัญญาณพร้อมท์การทดสอบเสร็จสิ้นอุปกรณ์ทดสอบมีข้อดีของจอแสดงผลดิจิตอลความแม่นยำสูง การแปลงความถี่ดิจิตอลประสิทธิภาพสูง การปรับความเร็วที่แม่นยำ การตั้งค่าหน่วยความจำหกหลัก ฟิกซ์เจอร์โมดูลาร์มัลติฟังก์ชั่น เครื่องมือวัดศูนย์กลางการหมุน และโหลดในตัวซึ่งสามารถจ่ายได้ โหลดแรงดันไฟฟ้าเพื่อทดสอบตัวอย่างระหว่างการทดสอบ
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบการดัดงอสายเคเบิลอินเทอร์เฟซการชาร์จยานพาหนะ:
| สถานีทดสอบ | เดี่ยว |
| วิธีการควบคุมไฟฟ้า | PLC การควบคุมแบบรวมอัจฉริยะ, การทำงานของอินเทอร์เฟซแบบสัมผัสขนาด 7 นิ้ว |
| โหมดขับเคลื่อน | เซอร์โวมอเตอร์ |
| วิธีการหนีบตัวอย่าง | การหนีบทางกล ตำแหน่งของจุดหนีบสามารถปรับได้ |
| มุมโค้งงอ | สามารถปรับ 0-360° ได้อย่างอิสระ (ค่าเริ่มต้น 90°, 45° ทั้งสองด้านของแนวตั้ง) |
| อัตราการยืดหยุ่น | 0-60 รอบ/นาที ตั้งล่วงหน้าได้ |
| รอบการยืดหยุ่น | สามารถตั้งค่าล่วงหน้าได้ 0~999999 เริ่มต้น 20,000 รอบ |
| โหลดน้ำหนัก | 20N, 25N, 50N, 75N, 100N |
| กำลังโหลด | ในตัวพร้อมแรงดันไฟฟ้าที่ปรับได้ระหว่างตัวนำ 0-250V และกระแสไฟ AC0-400A ที่ปรับได้ |
| การทดสอบการตัดสิน | ตัดสินจากสัญญาณที่ให้ไว้เมื่อมีการดำเนินการในปัจจุบันหรือไม่ |
| ขนาดและน้ำหนักของอุปกรณ์ | L 850mm * W 800mm * H 1500mm เครื่องทั้งหมดประมาณ 200Kg |
| พาวเวอร์ซัพพลาย | สามเฟส AC380V±10%, 50Hz/60Hz |
| เลขที่ | ความผิดพลาด | เหตุผล | การรักษา |
|
1 |
เปิดสวิตช์ POWER แต่ไฟแสดงสถานะไม่ติด | ไม่ได้เชื่อมต่อแหล่งจ่ายไฟภายนอก | โปรดเชื่อมต่อกับแหล่งจ่ายไฟภายนอก |
| ฟิวส์ขาด | ค้นหาสาเหตุและเปลี่ยนฟิวส์ | ||
| ไฟแสดงสถานะเสียหาย | เปลี่ยนไฟ | ||
|
2 |
เปิดสวิตช์ POWER หน้าจอสัมผัสไม่ทำงาน | แหล่งจ่ายไฟ DC24V ภายในมีปัญหา | เปลี่ยนแหล่งจ่ายไฟ DC24V |
| หน้าจอสัมผัสเสียหาย | เปลี่ยนหน้าจอสัมผัส | ||
| 3 | หน้าจอสัมผัสไม่มีการตอบสนอง | การเชื่อมต่อกับ PLC หลวม | เชื่อมต่อใหม่ |
| หน้าจอสัมผัสเสียหาย | เปลี่ยนหน้าจอสัมผัส | ||
| 4 | กำลังโหลดไม่มีแหล่งจ่ายไฟ | ซ็อกเก็ตโหลดเสียหาย | เปลี่ยนซ็อกเก็ต |
| ฟิวส์ขาด | เปลี่ยนฟิวส์ | ||
|
5 |
กดปุ่มสตาร์ท แต่ฟิกซ์เจอร์ไม่ทำงาน |
ค่าที่แสดงและค่าที่ตั้งไว้ล่วงหน้าของเวลาทดสอบจะเหมือนกัน | กดนับล้าง |
| ปุ่ม E-STOP ไม่ถูกรีเซ็ต | ปล่อยปุ่ม E-STOP | ||
| มีสิ่งแปลกปลอมอยู่ในเครื่อง เครื่องจักรติดค้าง | นำวัตถุแปลกปลอมออก | ||
| ไม่ได้อยู่ในโหมดทดสอบอัตโนมัติ | กดปุ่มเริ่ม | ||
| การเชื่อมต่อกับมอเตอร์คลาย | เชื่อมต่อใหม่ | ||
| ไม่ได้อยู่ในตำแหน่งเริ่มต้น | กลับบ้าน | ||
| 6 | มอเตอร์หมุนแต่หุ่นยนต์ไม่หมุน | ตรวจสอบว่าขั้วต่อเพลาขาออกของมอเตอร์หลวมหรือไม่ | เชื่อมต่อใหม่ |
| ตรวจสอบว่าสายพานขับขาดหรือหลวมเกินไปหรือไม่ | เปลี่ยนสายพานไดรฟ์ | ||
| 7 | เสียงรบกวน | ความเร็วในการหมุนต่ำหรือสูงเกินไป | รีเซ็ตความเร็ว |
| การเชื่อมต่อกับมอเตอร์คลาย | เชื่อมต่อใหม่ |
