| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 45 วัน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 1 ชุดต่อเดือน |

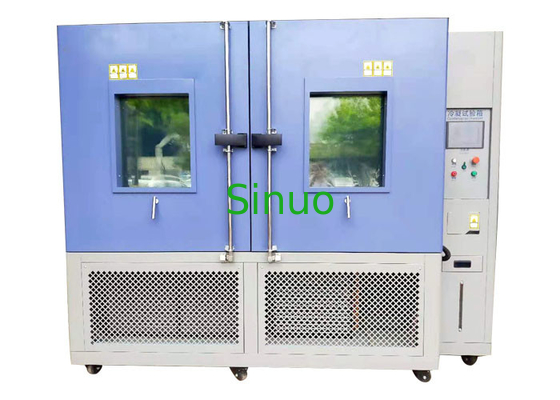

DIN EN ISO 6270-2 อุปกรณ์ทดสอบการควบแน่นของส่วนประกอบยานยนต์
ภาพรวมผลิตภัณฑ์สำหรับอุปกรณ์ทดสอบการควบแน่นของส่วนประกอบยานยนต์:
ห้องทดสอบการควบแน่นนี้เป็นไปตามข้อกำหนดการทดสอบการควบแน่นของ VW 80000-2017, DIN EN ISO 6270-2, GS95011-4-2004, DIN 50017 เป็นต้น
มันจำลองการควบแน่นบนโมดูลอิเล็กทรอนิกส์ในยานยนต์มีไว้เพื่อประเมินความทนทานของโมดูลอิเล็กทรอนิกส์เกี่ยวกับการควบแน่น
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบการควบแน่นของส่วนประกอบยานยนต์:
| ขนาด | พื้นที่ทำงาน | 600 * 500 * 830 มม. (กว้าง * ลึก * สูง) | |
| ขนาดภายนอก | ประมาณ1200 * 750 * 1300 มม. (กว้าง * ลึก * สูง) | ||
| ประสิทธิภาพ | ช่วงอุณหภูมิ | Ambient～60℃ (อุณหภูมิใช้งานทั่วไป: 38℃/49℃/60℃) | |
| ความผันผวนของอุณหภูมิ | ≤1℃ (≤±0.5℃ ทดสอบตาม GB/T5170-2008) | ||
| ความแม่นยำของอุณหภูมิ | 0.1 ℃ | ||
| ความเบี่ยงเบนของอุณหภูมิ | ±2℃ | ||
| ช่วงความชื้น | 100%RH (+0%, -5% ระหว่างการควบแน่น) | ||
| อัตราความร้อน | ≥10℃/30 นาที (เหล็ก 20KG พร้อมโหลด เป็นไปตามการทดสอบการควบแน่นใน VW80000-2013) | ||
| อัตราการระบายความร้อน | ≥65℃/75นาที (เหล็ก 20KG พร้อมโหลด ตรงตามการทดสอบการควบแน่นใน VW80000-2013) | ||
| ชิ้นส่วนวัดอุณหภูมิและความชื้น | ใช้เซ็นเซอร์อุณหภูมิ PT100 ระดับ A ที่มีความแม่นยำสูงสำหรับการวัดอุณหภูมิ | ||
| วิธีการทำความร้อน | การทำความร้อนด้วยไฟฟ้า, การปรับ PID, แอคทูเอเตอร์: โซลิดสเตตรีเลย์ | ||
| ระบบทำความร้อน | กรอบทำความร้อนเซรามิกชนิดใหม่ มีลวดความร้อนนำเข้าจากเยอรมนีตรงกลาง เส้นผ่านศูนย์กลางลวดหนา ทนต่ออุณหภูมิสูง ต้านทานการเผาไหม้แห้ง | ||
| ระบบความชื้น | ความชื้นภายนอก, ท่อความชื้นใช้การออกแบบรูปตัวยูและรูโพรบอุณหภูมิเกิน, | ||
| ระบบลดความชื้น | ใช้วิธีการลดความชื้นอุณหภูมิจุดน้ำค้างคอยล์เย็นแบบลามินาร์ไหลสัมผัส | ||
| ระบบน้ำประปา | การจ่ายน้ำเพื่อความชื้นใช้การควบคุมอัตโนมัติ และน้ำที่เหลือสามารถนำกลับมาใช้ใหม่ได้ ช่วยประหยัดน้ำและลดการใช้ | ||
| ระบบทำความเย็น | คอมเพรสเซอร์ Tecumseh แบบปิดสนิทนำเข้าจากฝรั่งเศส ใช้สารทำความเย็น R404 และ R23 ดูปองท์ที่เป็นมิตรต่อสิ่งแวดล้อม | ||
| อุโมงค์ลม | ท่ออากาศหมุนเวียนบังคับเพื่อให้แน่ใจว่าอุณหภูมิสม่ำเสมอในห้องทำงานเครื่องทำความร้อน เครื่องทำความเย็น และเซ็นเซอร์อุณหภูมิติดตั้งอยู่ในท่ออากาศ | ||
| เต้าเสียบคอนเดนเสท | มีรูทางออกสำหรับคอนเดนเสทสตูดิโอและยูนิตคอนเดนเสท | ||
| ช่วงเวลา | 1～9999 นาที/ชั่วโมง | ||
| วัสดุ | วัสดุผนังด้านนอก | แผ่นเหล็ก A3 พ่น | |
| วัสดุผนังด้านใน | แผ่นเหล็กสแตนเลส SUS304 | ||
| วัสดุฉนวน | โฟมโพลียูรีเทนแข็ง | ||
| หน้าต่างสังเกตการณ์ | หน้าต่างกระจกนิรภัยป้องกันการระเบิดสามชั้น | ||
| รูตะกั่ว | รูตะกั่วขนาด Φ100 มม. 2 รู พร้อมฝาปิดและปลั๊กแบบอ่อน อยู่ที่ผนังด้านซ้ายและขวาของห้อง | ||
| ชั้นวางตัวอย่าง | 2 ชิ้น, วัสดุสแตนเลส SUS304, รางจัดเก็บระยะห่างที่ปรับได้, ชั้นวางตัวอย่างสามารถปรับขึ้นและลงได้ตามความต้องการ, แบริ่ง 30KG / ชั้นเท่ากัน | ||
| แสงสว่าง | มีไฟส่องสว่างที่ด้านบนของหน้าต่างสังเกตการณ์ซึ่งควบคุมโดยสวิตช์ด้านนอกประตู ซึ่งสะดวกและชัดเจนในการสังเกต | ||
| ลูกล้อเคลื่อนย้ายได้ |
4 ล้อเคลื่อนย้ายได้
|
||
| ถังความชื้น | ถังเก็บน้ำสแตนเลส 304 คุณภาพสูง | ||
| องค์ประกอบการควบคุม |
การใช้ตัวควบคุมอุณหภูมิและความชื้นที่ตั้งโปรแกรมได้ MCGS (หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว 16 บิต);โหมดการทำงานเมนูภาษาอังกฤษ โปรแกรมหน่วยความจำ 120 กลุ่ม แต่ละกลุ่มโปรแกรมประกอบด้วย 1200 กลุ่มโปรแกรม วนซ้ำทั้งหมด สูงสุด 999 ครั้งคอนโทรลเลอร์: คอนโทรลเลอร์พร้อมจอแสดงผลภาษาอังกฤษมีฟังก์ชันการวินิจฉัยตัวเอง แจ้งสาเหตุของความล้มเหลวและวิธีการรักษา บันทึกข้อมูลการทดสอบและกระบวนการ และมีอินเทอร์เฟซการสื่อสารดิสก์ RS232 หรือ U มาตรฐาน |
||
| แรงดันไฟฟ้า | 220v (เฟสเดียวสามสาย ทำสวิตช์แอร์ 40a แยกต่างหาก สวิตช์แอร์ต้องมีขั้ว สายไฟควรมากกว่า 4 ตารางเมตร 50hz กำลังไฟ: 4kw | ||
| ระบบรักษาความปลอดภัย | สตูดิโอ | ตัวป้องกันความร้อนสูงเกินไปของสตูดิโออิสระพัดลมป้องกันความร้อนสูงเกินไป | |
| ระบบทำความเย็น | แรงดันเกินของคอมเพรสเซอร์กระแสเกินของคอมเพรสเซอร์คอมเพรสเซอร์ร้อนเกินไปปล่อยการป้องกันอุณหภูมิ | ||
| ระบบไฟฟ้า | การสูญเสียเฟสของแหล่งจ่ายไฟและการป้องกันข้อผิดพลาดของลำดับเฟสการป้องกันการรั่วไหล;ฮีตเตอร์ป้องกันอุณหภูมิเกินฮีตเตอร์ลัดวงจรและการป้องกันกระแสเกินอื่นๆ | ||
| อื่น | การป้องกันสายดินของเปลือกกล่องทดสอบ | ||
| สภาพแวดล้อมการติดตั้ง | ควรเผื่อตำแหน่งของอุปกรณ์ไว้สำหรับท่อระบายน้ำทิ้งบนพื้นหรือส่วนต่อประสานกับท่อระบายน้ำควรแบ่งท่อระบายน้ำออกเป็น 4 ท่อ และปากท่อระบายน้ำควรราบกับพื้น | ||
| อุณหภูมิ: 20℃～28℃, ความชื้นสัมพัทธ์: ≤85%, ความกดอากาศ: 86kpa～106kpa | |||
| สถานที่ติดตั้งควรเรียบและมีอากาศถ่ายเทสะดวกไม่มีการสั่นสะเทือนที่รุนแรงรอบๆ อุปกรณ์ และไม่มีสนามแม่เหล็กไฟฟ้าที่รุนแรงรอบๆ อุปกรณ์ | |||
| ไม่มีสารไวไฟ ระเบิด สารกัดกร่อน และฝุ่นรอบๆ อุปกรณ์พื้นที่ใช้งานและการบำรุงรักษาที่เหมาะสมเหลืออยู่รอบ ๆ อุปกรณ์ | |||
