| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 10 ชุดต่อเดือน |

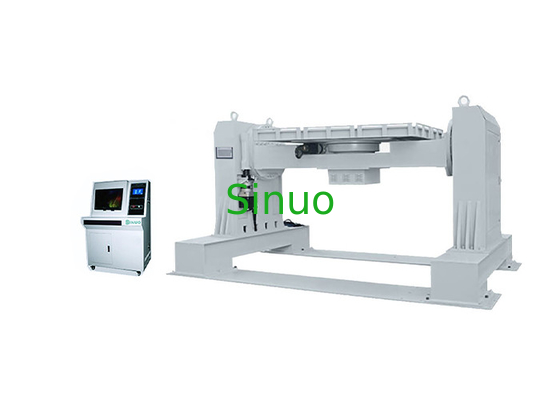

อุปกรณ์ทดสอบการหมุนของแบตเตอรี่รถยนต์ไฟฟ้า UL 2580 สำหรับยานพาหนะ
มาตรฐานสำหรับอุปกรณ์ทดสอบการหมุนของแบตเตอรี่รถยนต์ไฟฟ้า:
แบตเตอรี่ UL2580 สำหรับใช้ในยานพาหนะไฟฟ้า ข้อ 18:
1. หมุนก้อนแบตเตอรี่ 360° รอบแกน X ด้วยความเร็วในการหมุน 90°/5 วินาที จากนั้นหยุดและสังเกตเป็นระยะเวลาหนึ่ง
2. หมุนก้อนแบตเตอรี่ 360° รอบแกน Y ด้วยความเร็วในการหมุน 90°/5 วินาที จากนั้นหยุดและสังเกตเป็นระยะเวลาหนึ่ง
3. หมุนก้อนแบตเตอรี่ 360° รอบแกน Z ด้วยความเร็วในการหมุน 90°/5 วินาที จากนั้นหยุดและสังเกตเป็นระยะเวลาหนึ่ง
4. ยอมรับมาตรฐาน: ชุดแบตเตอรี่หรือระบบไม่มีการรั่วไหลของอิเล็กโทรไลต์, ไม่มีการแตกที่กล่อง, ไม่มีไฟไหม้หรือการระเบิด
Gb/T31467.3-2015 ชุดและระบบแบตเตอรี่สำหรับรถลากแบบลิเธียมไอออนสำหรับยานยนต์ไฟฟ้า ส่วนที่ 3: ข้อกำหนดด้านความปลอดภัยและวิธีการทดสอบ ข้อ 7.4:
1. หมุนก้อนแบตเตอรี่ 360° รอบแกน X ด้วยความเร็วในการหมุน 6°/วินาทีครั้งที่สอง หมุน 90°,180°,270°,360° และค้างไว้หนึ่งชั่วโมงหลังจากการเคลื่อนไหวแต่ละครั้งจากนั้นหยุดและสังเกตเป็นเวลา 2 ชั่วโมง
2. หมุนก้อนแป้ง 360° รอบแกน Y ด้วยความเร็วในการหมุน 6°/วินาทีครั้งที่สอง หมุน 90°,180°,270°,360° และค้างไว้หนึ่งชั่วโมงหลังจากการเคลื่อนไหวแต่ละครั้งจากนั้นหยุดและสังเกตเป็นเวลา 2 ชั่วโมง
3. ยอมรับมาตรฐาน: ชุดแบตเตอรี่หรือระบบไม่มีการรั่วไหลของอิเล็กโทรไลต์, ไม่มีการแตกที่กล่อง, ไม่มีไฟไหม้หรือการระเบิดและยังคงการเชื่อมต่อที่เชื่อถือได้, โครงสร้างสมบูรณ์, ค่าความต้านทานฉนวนไม่ต่ำกว่า 100 Omega/V.
ISO12405-3:2014 ยานพาหนะบนถนนที่ขับเคลื่อนด้วยไฟฟ้า — ข้อกำหนดการทดสอบสำหรับชุดและระบบแบตเตอรี่สำหรับการลากจูงแบบลิเธียมไอออน — ส่วนที่ 3: ข้อกำหนดด้านความปลอดภัย NEQและอื่น ๆ.
พารามิเตอร์ทางเทคนิคสำหรับอุปกรณ์ทดสอบการหมุนของแบตเตอรี่รถยนต์ไฟฟ้า:
| การควบคุมและการปฏิบัติงาน | ระบบควบคุมอัจฉริยะ PLC การทำงานของระบบคู่ของหน้าจอสัมผัสและคอมพิวเตอร์ระยะไกล |
| ขับ | เซอร์โวมอเตอร์ |
| ขนาดแพลตฟอร์ม |
ความยาว 3500 มม. * ความกว้าง 2500 มม. * ความหนา 30 มม. วัสดุ: อลูมิเนียมสามารถเก็บตัวอย่างได้ถึง 3200mm * 2400mm และความสูงน้อยกว่า 1,000mm สามารถเข้ากันได้กับชิ้นงานขนาดเล็กและขนาดใหญ่
|
| ทิศทางการหมุน |
แกน X/Y/Z จะสลับโดยอัตโนมัติ ดังที่แสดงในรูปต่อไปนี้ ทิศทางซ้ายจะหมุนรอบแกน X และทิศทางขวาจะหมุนรอบแกน Z ตามลำดับ การทดสอบการหมุนแกน Y: ให้ตัวอย่างหมุน 90° รอบแกน Z ก่อน แล้วจึงหมุนรอบแกน X
|
| ความเร็วในการหมุน |
1°/s ~12°/s สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัสและคอมพิวเตอร์โดยตรง
|
| มุมการหมุน | 0~360° สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัสและคอมพิวเตอร์ได้โดยตรง |
| การเพิ่มมุมการหมุน | 90° สามารถตั้งค่าล่วงหน้าบนหน้าจอสัมผัสและคอมพิวเตอร์ได้โดยตรง |
| ความแม่นยำในการหมุนมุม | ≦0.5° |
| การหนีบตัวอย่าง | การหนีบทางกล |
| ขั้นตอนการทดสอบ | โปรแกรมควบคุมอัตโนมัติ |
| การป้องกันความปลอดภัย |
1. สัญญาณเตือนความผิดพลาดและสาเหตุ ฟังก์ชันพรอมต์การประมวลผล 2. การแสดงข้อผิดพลาดและฟังก์ชั่นการวินิจฉัยตนเอง 3. สัญญาณเตือนมอเตอร์โอเวอร์โหลด 4. สัญญาณเตือนไฟฟ้ารั่ว 5. สัญญาณเตือนควัน 6. การป้องกันการปิดเครื่อง, หน่วยความจำอัตโนมัติ 7. รวมรีเลย์ความปลอดภัย 8. รวมตะแกรงความปลอดภัย |
| เฝ้าสังเกต | กล้องความละเอียดสูงเฉพาะ 2 ชุดตรวจสอบภาพตามเวลาจริงและบันทึกและบันทึก |
| การกำหนดค่าหลัก |
1. คอมพิวเตอร์: เครื่องออลอินวันอุตสาหกรรมพร้อมฟังก์ชั่น WIFI 1 ชุด 2. จอสัมผัส WEINVIEW จำนวน 1 ชุด 3. PLC มิตซูบิชิ จำนวน 1 ชุด 4. มอเตอร์: Huichuan 2 ชุด 5. ตัวลด: Jiacheng 6. ชิ้นส่วนเครื่องจักรกล: Sinuo 7. ซอฟต์แวร์: Sinuo 8. ลูกค้าควรจัดเตรียมห้องทดสอบโดยเฉพาะ 9. ลูกค้าควรจัดหากลไกการโหลดแบตเตอรี่ เช่น เครนยกคานหรือเครน |
แอปพลิเคชันสำหรับอุปกรณ์ทดสอบการหมุนของแบตเตอรี่รถยนต์ไฟฟ้า:
อุปกรณ์ทดสอบการหมุนของก้อนแบตเตอรี่คือการจำลองก้อนแบตเตอรี่หรือระบบที่ติดตั้งในรถยนต์ไฟฟ้าในสถานการณ์พิเศษของการขึ้นเนิน มุมสูง ลงเนิน พลิกคว่ำ พลิกคว่ำ เป็นต้น เพื่อสังเกตสภาวะต่างๆ ที่ก้อนแบตเตอรี่หรือระบบอาจเกิดขึ้นในระหว่างกระบวนการขับขี่นำเสนอการใช้งานจริงของชุดแบตเตอรี่หรือระบบในห้องปฏิบัติการ ค้นหาและแก้ปัญหา เพิ่มประสิทธิภาพการออกแบบผลิตภัณฑ์ และปรับปรุงคุณภาพของผลิตภัณฑ์อุปกรณ์ทดสอบการหมุนของชุดแบตเตอรี่เป็นเครื่องมือทดสอบพิเศษสำหรับชุดแบตเตอรี่พลังงานหรือการทดสอบความปลอดภัยของระบบเป็นตัวเลือกที่ดีที่สุดสำหรับผู้ผลิตชุดแบตเตอรี่ลิเธียม ผู้ผลิตรถยนต์ไฟฟ้า และหน่วยวิจัยและทดสอบทางวิทยาศาสตร์
ใช้สภาพแวดล้อมสำหรับอุปกรณ์ทดสอบการหมุนของชุดแบตเตอรี่รถยนต์ไฟฟ้า:
แหล่งจ่ายไฟ: AC380V±10%/50Hz 15KW อุณหภูมิแวดล้อม: 5℃～+35℃
ความชื้นสัมพัทธ์: ≦ 85%RH ไม่ควรมีฝุ่นละอองที่มีความเข้มข้นสูง ก๊าซกัดกร่อน และบรรยากาศที่ติดไฟและระเบิดได้รอบๆ
หลักการทดสอบสำหรับอุปกรณ์ทดสอบการหมุนของชุดแบตเตอรี่รถยนต์ไฟฟ้า:
การใช้หน้าจอสัมผัสและการควบคุมอัจฉริยะของ PLC สำหรับการทำงานระยะใกล้ คอมพิวเตอร์สำหรับการทำงานระยะไกล และการควบคุมกลไกการหมุนเพื่อให้ได้การหมุน 360° รอบแกน X/Y/Z ตามลำดับสามารถตั้งค่าความเร็วทดสอบ มุมทดสอบ ช่วงเวลา และเวลาทดสอบทั้งหมดได้บนคอมพิวเตอร์และหน้าจอสัมผัส
โครงสร้างและคุณลักษณะของอุปกรณ์:
1. ใช้โครงสร้างรองรับเสาเสริมสองเท่า การเลี้ยวมีเสถียรภาพและเชื่อถือได้
2. แพลตฟอร์มอลูมิเนียมเจาะรูขนาดใหญ่สามารถเก็บตัวอย่างได้ 3200 มม. * 2400 มม. และโหลดสูงสุดคือ 1,500 กก.
3. ทิศทางการหมุน: X/Y/Z สามแกน
4. การควบคุมระบบคู่ของหน้าจอสัมผัสและคอมพิวเตอร์สามารถใช้หน้าจอสัมผัสเพื่อปรับเครื่องทดสอบได้ และสามารถใช้คอมพิวเตอร์ภายนอกอาคารได้ในระหว่างการทดสอบ
