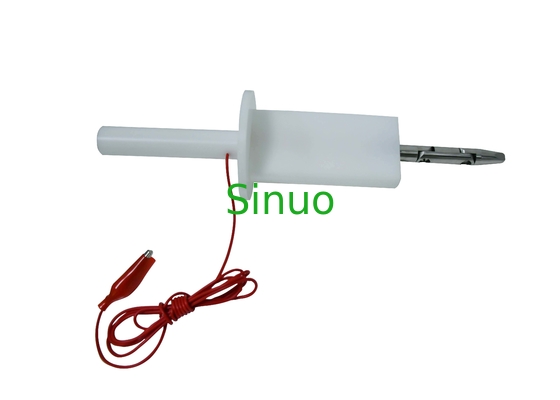

IEC 61851-1 สแตนเลสสตีล IPXXB นิ้วทดสอบมาตรฐานพร้อมคลิปจระเข้
| Model: | SN2210-2 | Name: | นิ้วทดสอบมาตรฐาน |
| A-A Section diameter: | Ф50 (มม.) | A-A Section width: | 20±0.2 (มม.) |
| Fingertip taper: | 14 o 0 -10' | Fingertip to baffle: | 180±0.2 (มม.) |
| Baffle diameter: | Ф75±0.2 (มม.) | Baffle thickness: | 5±0.5 (มม.) |
| High Light: | นิ้วทดสอบมาตรฐาน IPXXB,นิ้วทดสอบมาตรฐานสแตนเลส,นิ้วทดสอบมาตรฐานคลิปจระเข้ |
||
IEC 61851-1 สแตนเลสสตีล IPXXB นิ้วทดสอบมาตรฐานพร้อมคลิปจระเข้
ภาพรวมผลิตภัณฑ์:
นี่คือนิ้วทดสอบความแม่นยำที่ทำขึ้นตาม IEC61032 รูปที่ 2 หัววัดทดสอบ B ซึ่งจำเป็นสำหรับ IEC 61851-1 ข้อ 8 และ 12.4 เป็นต้น
แอปพลิเคชัน:
หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานจากการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว
หัววัดนิ้วทดสอบนี้ประกอบด้วย dito,finger,base และ insulated handle ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°
พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | SN2210-2 |
| ชื่อ | นิ้วทดสอบมาตรฐาน |
| ร่วม 1 | 30±0.2 (มม.) |
| ข้อต่อ2 | 60±0.2 (มม.) |
| ความยาวนิ้ว | 80±0.2 (มม.) |
| ปลายนิ้วทำให้ยุ่งเหยิง | 180±0.2 (มม.) |
| ทรงกระบอก | R2±0.05 (มม.) |
| ทรงกลม | S4±0.05 (มม.) |
| ปลายนิ้วตัดมุมเอียง | 37o 0 -10' |
| ปลายนิ้วเรียว | 14o 0 -10' |
| เส้นผ่านศูนย์กลางนิ้วทดสอบ | Ф120-0.05(มม.) |
| เส้นผ่านศูนย์กลางมาตรา AA | Ф50 (มม.) |
| ความกว้างมาตรา AA | 20±0.2 (มม.) |
| เส้นผ่านศูนย์กลางของแผ่นกั้น | Ф75±0.2 (มม.) |
| ความหนาของแผ่นกั้น | 5±0.5 (มม.) |
ปรับแต่งได้:
สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งคลิปจระเข้หรือใช้สำหรับทดสอบการป้องกันเปลือกหุ้มเมื่อเปิดรูเกลียวของ M6 ที่ปลายด้ามจับเพื่อต่อกับเกจวัดแรงดึงและแรงกดเพื่อให้ได้แรงจำเพาะ
