| MOQ: | 1 |
| ราคา: | Customized |
| บรรจุภัณฑ์มาตรฐาน: | ไม้อัด |
| ระยะเวลาการจัดส่ง: | 1 เดือน |
| วิธีการชำระเงิน: | ที/ที |
| ความสามารถในการจัดหา: | 15 ชุดต่อเดือน |

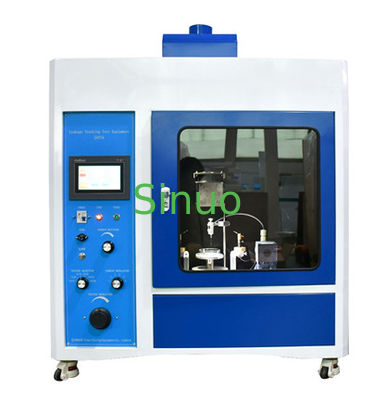

IEC 61851-1 อุปกรณ์ทดสอบการติดตามการรั่วไหลของระบบควบคุม PLC
ข้อมูลผลิตภัณฑ์:
ผู้ทดสอบได้รับการออกแบบและผลิตตามข้อกำหนดมาตรฐานของ IEC60112 และกำหนดโดย IEC 61851-1 ข้อ 12.3, IEC 61851-23 ข้อ 11.6, IEC 62196-1Ed.4CDV 2020 ข้อ 28.4, 29.6, IEC60335-1 ข้อ 29.2 และภาคผนวก N, IEC 60065:2014 ข้อ 13.4, IEC60598-1, IEC 60884-1:2013 ข้อ 28.2, UL746A และ ASTM D3638-92 เป็นต้น
หลักการทำงานของการทดสอบการติดตามการรั่วไหล (การทดสอบดัชนีการติดตาม) คือของเหลวนำไฟฟ้า (0.1% NH 4 CL) ของปริมาตรที่ต้องการในความสูงที่ต้องการ (35 มม.) และเวลาที่ต้องการ (30 วินาที) ลดลงด้วยแรงดันไฟฟ้าระหว่างอิเล็กโทรดแพลตตินัม ( 2 มม. × 5 มม.) บนพื้นผิวของวัสดุฉนวนที่เป็นของแข็งดังนั้น ผู้ใช้จึงประเมินประสิทธิภาพการต้านทานการติดตามของพื้นผิววัสดุฉนวนที่เป็นของแข็งภายใต้อิทธิพลของสนามไฟฟ้าและตัวกลางที่ชื้นหรือปนเปื้อนอุปกรณ์นี้ใช้เพื่อวัดดัชนีการติดตามเปรียบเทียบ (CT1) และดัชนีความต้านทานไฟฟ้า (PT1)
เกจบล็อกจะมาพร้อมกับเครื่องมือเพื่อให้แน่ใจว่าอิเล็กโทรดมีระยะห่างที่เหมาะสมระหว่างกันความสูงของโต๊ะสามารถปรับได้ง่ายเพื่อให้แน่ใจว่ามุมที่เหมาะสมของอิเล็กโทรดและความสูงของหยดการทดสอบที่เหลือควบคุมจากภายนอกห้องทดสอบโดยปิดประตูไว้แรงดันไฟฟ้า การจำกัดกระแส อัตราการหยด และจำนวนหยดทั้งหมดถูกตั้งค่าไว้ที่แผงควบคุมผู้ปฏิบัติงานควรสังเกตการทดสอบเพื่อดูว่ามีเปลวไฟติดไฟหรือไม่เครื่องมือจะส่งเสียงเตือนหากมีความล้มเหลวในการติดตามอย่างน้อยสองวินาที
เครื่องทดสอบการติดตามการรั่วไหลใช้ระบบควบคุม PLC ขั้นสูงและหน้าจอสัมผัสสีขนาด 7 นิ้ว เหมาะสำหรับแผนกวิจัย การผลิต และคุณภาพของอุปกรณ์ให้แสงสว่าง อุปกรณ์ไฟฟ้าแรงต่ำ เครื่องใช้ในครัวเรือน เครื่องใช้ไฟฟ้าเครื่องมือ เครื่องจักรไฟฟ้า เครื่องมือไฟฟ้า , เครื่องมืออิเล็กทรอนิกส์, เครื่องมือไฟฟ้า, อุปกรณ์เทคโนโลยีสารสนเทศนอกจากนี้ยังเหมาะสำหรับอุตสาหกรรมวัสดุฉนวน พลาสติกวิศวกรรม ขั้วต่อไฟฟ้า และอุปกรณ์เสริม
พารามิเตอร์ทางเทคนิค:
|
รุ่นพารามิเตอร์ |
SN774 (0.5m³) |
|
แรงดันใช้งาน |
220V/50Hz,1KVA |
|
ควบคุม |
Advanced PLC |
|
แสดง |
หน้าจอสัมผัสสีขนาด 7 นิ้ว |
|
แรงดันทดสอบ |
ปรับได้ 0 ~ 600V ความแม่นยำ 1.5％ |
|
อุปกรณ์จับเวลา |
9999X0.1S |
|
อิเล็กโทรด |
อิเล็กโทรดแพลตตินัมและอิเล็กโทรดทองเหลืองอย่างละคู่ |
|
ขนาดอิเล็กโทรด |
(5±0.1)×(2±0.1)×(≥12), 30°เอียง |
|
อิเล็กโทรดรวมมุมและระยะทาง |
60°±5° ระยะทาง (4±0.1㎜) |
|
แรงดันอิเล็กโทรด |
1.00N±0.05N (จอแสดงผลดิจิตอลเป็นตัวเลือก) |
|
ระยะการหยดของเหลว |
30±5S ปรับได้ |
|
ความสูงของของเหลวลดลง |
35±5mm |
|
หยดของเหลวล่าช้า |
0.2S (เวลาเปิดวาล์วโซลินอยด์) |
|
ขนาดของเหลวลดลง |
45~50 หยด/cm3 |
|
วงจรหน่วงเวลา |
2±0.1S (ในกระแส 0.5A หรือใหญ่กว่า) |
|
แรงดันไฟลัดวงจร |
8% สูงสุด |
|
กระแสไฟฟ้าลัดวงจร |
1±0.1A 1％ |
|
ความเร็วลม |
0.2m/s |
|
ข้อกำหนดด้านสิ่งแวดล้อม |
0 ～ 40 ℃, ความชื้นสัมพัทธ์≤80%, ในสถานที่ที่ไม่มีการสั่นสะเทือนและก๊าซที่มีฤทธิ์กัดกร่อนที่ชัดเจน |
|
ขนาดและน้ำหนักของอุปกรณ์ |
1100mm* 550mm* 1100mm, 180KGS |
|
เป็นไปตามมาตรฐาน |
IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638 เป็นต้น |
วิดีโอ
วิดีโอ
วิดีโอ
|
|
